4 Verdrahtung

"
!
#
10
4
Verdrahtung
Achtung!
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zer-
störung von Teilen der Elektronik führen.
Hinweis!
Bei der Installation von eigensicheren Feldbus-Segmenten ist die EN 60079-14/IEC 60079-14 zu
beachten. In der Bundesrepublik Deutschland muss darüber hinaus auch das "National Foreword"
der DIN EN 60079-14/VDE 0165 Part 1 beachtet werden.
4.1

Verdrahtung auf einen Blick

Klemmenbelegung

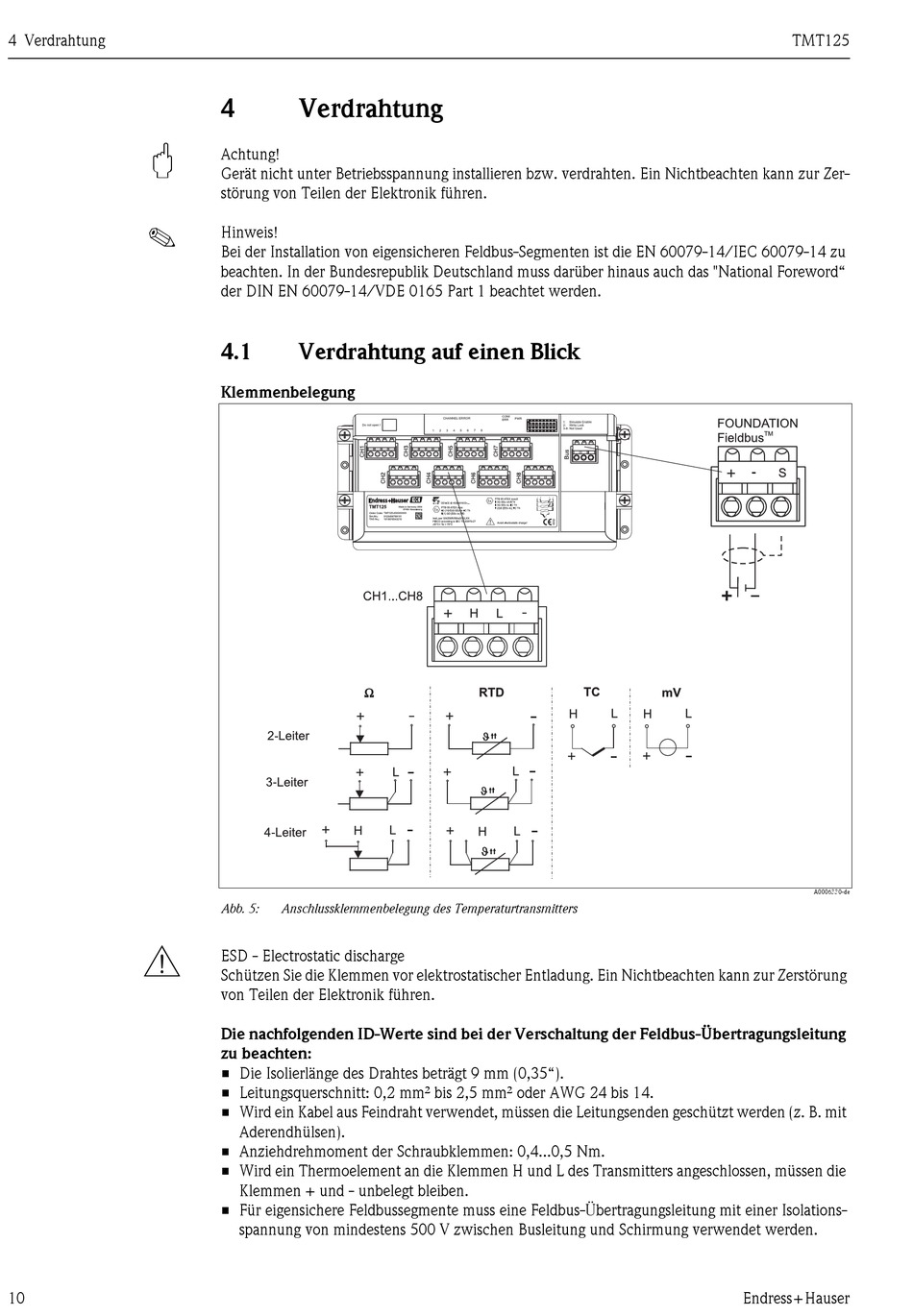

Abb. 5:
Anschlussklemmenbelegung des Temperaturtransmitters
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung
von Teilen der Elektronik führen.
Die nachfolgenden ID-Werte sind bei der Verschaltung der Feldbus-Übertragungsleitung
zu beachten:
• Die Isolierlänge des Drahtes beträgt 9 mm (0,35").
• Leitungsquerschnitt: 0,2 mm² bis 2,5 mm² oder AWG 24 bis 14.
• Wird ein Kabel aus Feindraht verwendet, müssen die Leitungsenden geschützt werden (z. B. mit
Aderendhülsen).
• Anziehdrehmoment der Schraubklemmen: 0,4...0,5 Nm.
• Wird ein Thermoelement an die Klemmen H und L des Transmitters angeschlossen, müssen die
Klemmen + und - unbelegt bleiben.
• Für eigensichere Feldbussegmente muss eine Feldbus-Übertragungsleitung mit einer Isolations-
spannung von mindestens 500 V zwischen Busleitung und Schirmung verwendet werden.
TMT125
A0006330-de
