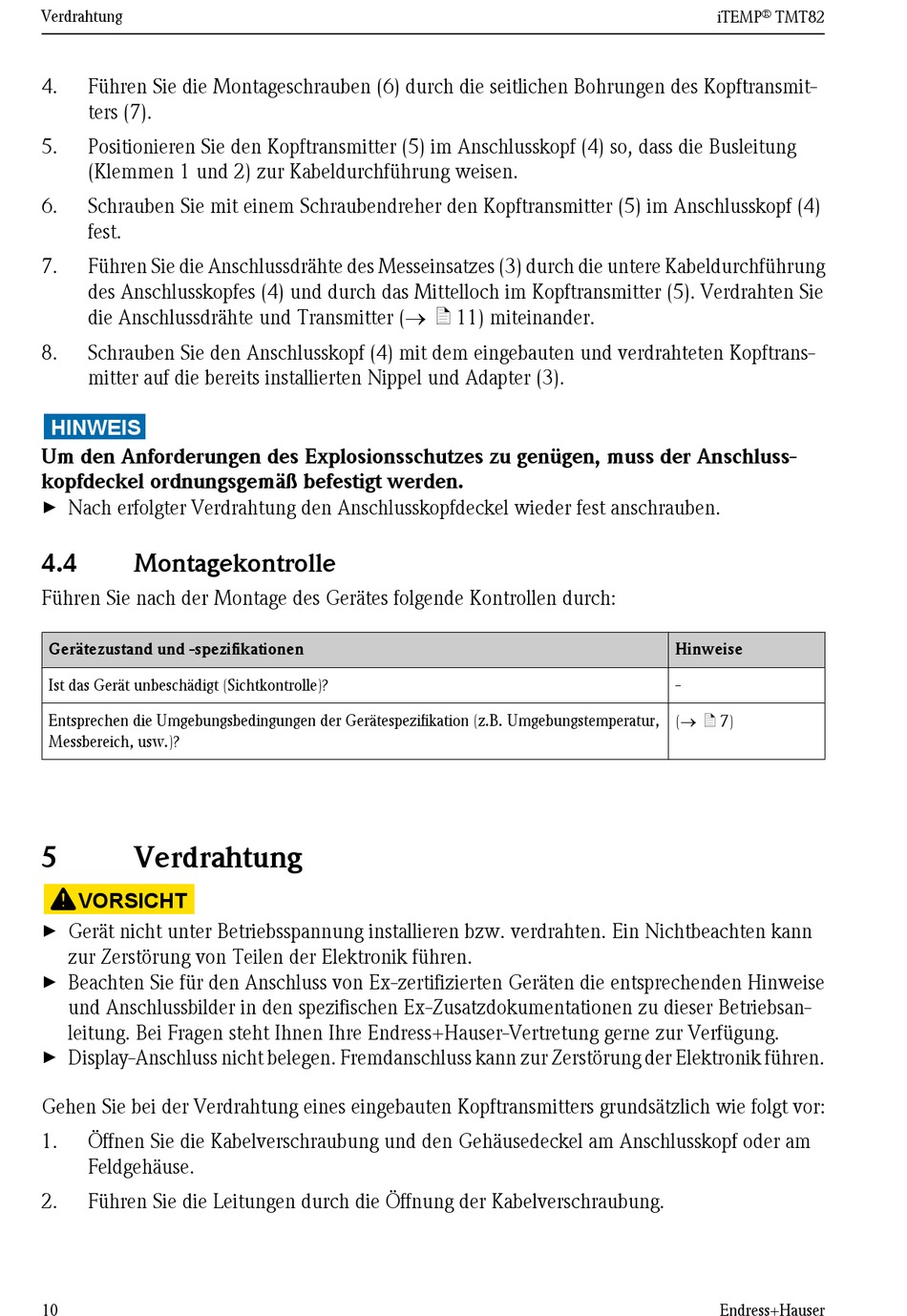

Verdrahtung
4.
Führen Sie die Montageschrauben (6) durch die seitlichen Bohrungen des Kopftransmit-
ters (7).
5.
Positionieren Sie den Kopftransmitter (5) im Anschlusskopf (4) so, dass die Busleitung
(Klemmen 1 und 2) zur Kabeldurchführung weisen.
6.
Schrauben Sie mit einem Schraubendreher den Kopftransmitter (5) im Anschlusskopf (4)
fest.
7.
Führen Sie die Anschlussdrähte des Messeinsatzes (3) durch die untere Kabeldurchführung
des Anschlusskopfes (4) und durch das Mittelloch im Kopftransmitter (5). Verdrahten Sie
die Anschlussdrähte und Transmitter (® ä 11) miteinander.
8.
Schrauben Sie den Anschlusskopf (4) mit dem eingebauten und verdrahteten Kopftrans-
mitter auf die bereits installierten Nippel und Adapter (3).
HINWEIS
Um den Anforderungen des Explosionsschutzes zu genügen, muss der Anschluss-
kopfdeckel ordnungsgemäß befestigt werden.
Nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest anschrauben.
►
4.4
Montagekontrolle
Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist das Gerät unbeschädigt (Sichtkontrolle)?
Entsprechen die Umgebungsbedingungen der Gerätespezifikation (z.B. Umgebungstemperatur,
Messbereich, usw.)?
5
Verdrahtung
VORSICHT
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann
►
zur Zerstörung von Teilen der Elektronik führen.
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise
►
und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsan-
leitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
Display-Anschluss nicht belegen. Fremdanschluss kann zur Zerstörung der Elektronik führen.
►
Gehen Sie bei der Verdrahtung eines eingebauten Kopftransmitters grundsätzlich wie folgt vor:
1.
Öffnen Sie die Kabelverschraubung und den Gehäusedeckel am Anschlusskopf oder am
Feldgehäuse.
2.
Führen Sie die Leitungen durch die Öffnung der Kabelverschraubung.
10
®
iTEMP
TMT82
Hinweise
-
(® ä 7)
Endress+Hauser
