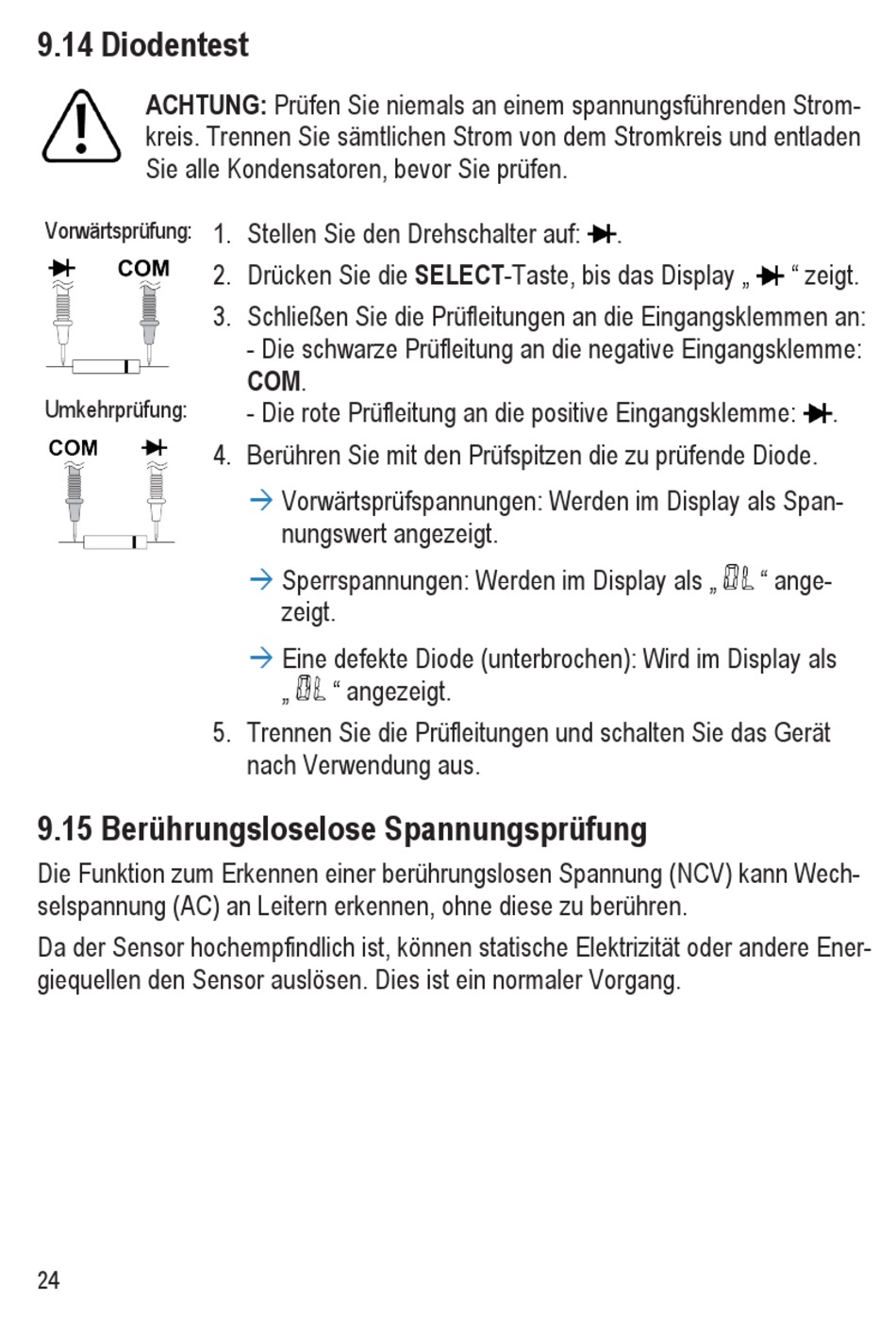

9.14 Diodentest

ACHTUNG: Prüfen Sie niemals an einem spannungsführenden Strom-
kreis. Trennen Sie sämtlichen Strom von dem Stromkreis und entladen
Sie alle Kondensatoren, bevor Sie prüfen.
Vorwärtsprüfung:
Umkehrprüfung:
9.15 Berührungsloselose Spannungsprüfung
Die Funktion zum Erkennen einer berührungslosen Spannung (NCV) kann Wech-
selspannung (AC) an Leitern erkennen, ohne diese zu berühren.
Da der Sensor hochempfindlich ist, können statische Elektrizität oder andere Ener-
giequellen den Sensor auslösen. Dies ist ein normaler Vorgang.
24
1. Stellen Sie den Drehschalter auf:
2. Drücken Sie die SELECT-Taste, bis das Display „
3. Schließen Sie die Prüfleitungen an die Eingangsklemmen an:
- Die schwarze Prüfleitung an die negative Eingangsklemme:
COM.
- Die rote Prüfleitung an die positive Eingangsklemme:
4. Berühren Sie mit den Prüfspitzen die zu prüfende Diode.
à
Vorwärtsprüfspannungen: Werden im Display als Span-
nungswert angezeigt.
à
Sperrspannungen: Werden im Display als „
zeigt.
à
Eine defekte Diode (unterbrochen): Wird im Display als
„ " angezeigt.
5. Trennen Sie die Prüfleitungen und schalten Sie das Gerät
nach Verwendung aus.
.
" ange-
" zeigt.
.
