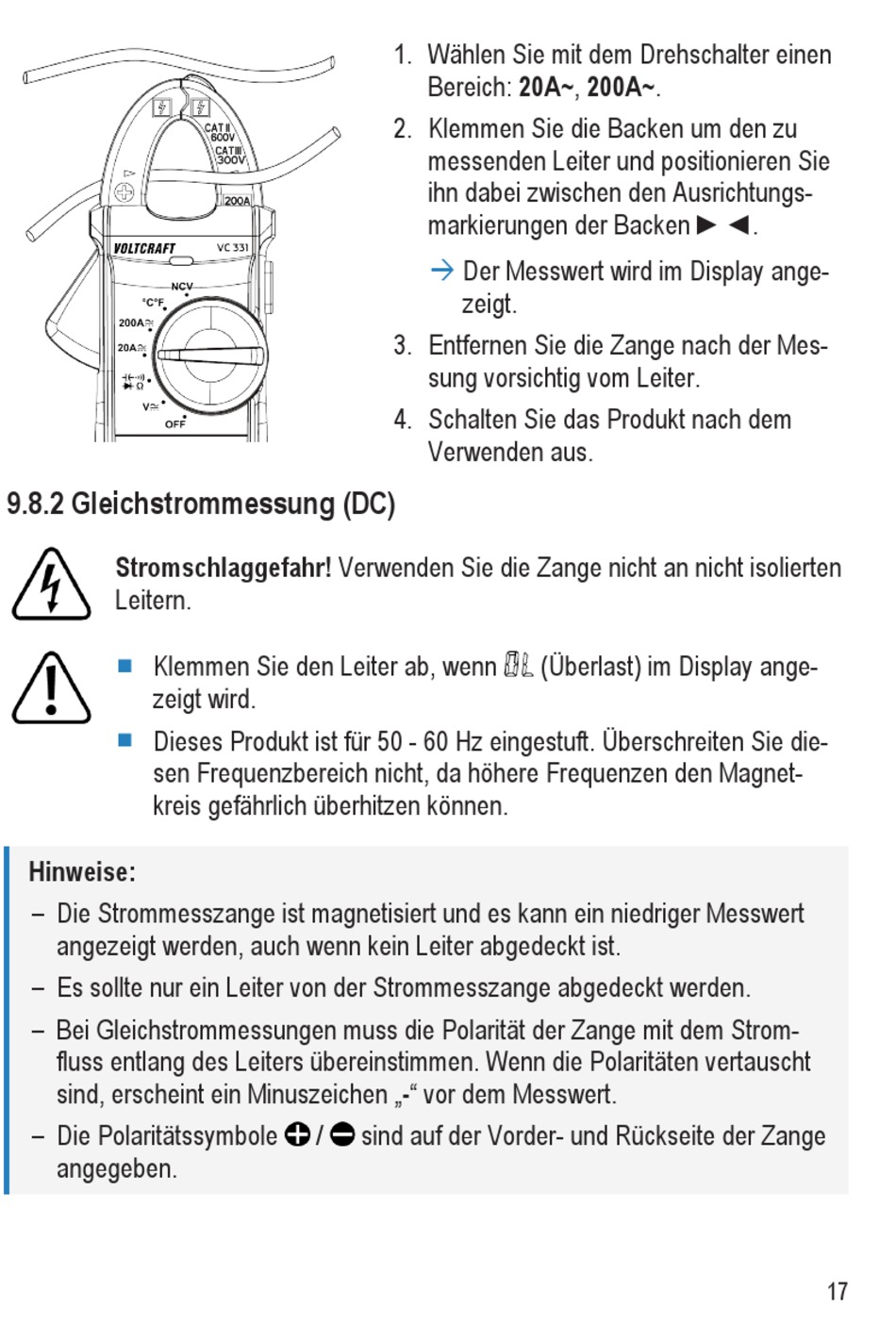

9.8.2 Gleichstrommessung (DC)

Stromschlaggefahr! Verwenden Sie die Zange nicht an nicht isolierten
Leitern.
■
Klemmen Sie den Leiter ab, wenn
zeigt wird.
■
Dieses Produkt ist für 50 - 60 Hz eingestuft. Überschreiten Sie die-
sen Frequenzbereich nicht, da höhere Frequenzen den Magnet-
kreis gefährlich überhitzen können.
Hinweise:
– Die Strommesszange ist magnetisiert und es kann ein niedriger Messwert
angezeigt werden, auch wenn kein Leiter abgedeckt ist.
– Es sollte nur ein Leiter von der Strommesszange abgedeckt werden.
– Bei Gleichstrommessungen muss die Polarität der Zange mit dem Strom-
fluss entlang des Leiters übereinstimmen. Wenn die Polaritäten vertauscht
sind, erscheint ein Minuszeichen „-" vor dem Messwert.
– Die Polaritätssymbole
angegeben.
1. Wählen Sie mit dem Drehschalter einen
Bereich: 20A~, 200A~.
2. Klemmen Sie die Backen um den zu
messenden Leiter und positionieren Sie
ihn dabei zwischen den Ausrichtungs-
markierungen der Backen ►◄.
à
Der Messwert wird im Display ange-
zeigt.
3. Entfernen Sie die Zange nach der Mes-
sung vorsichtig vom Leiter.
4. Schalten Sie das Produkt nach dem
Verwenden aus.
/ sind auf der Vorder- und Rückseite der Zange
(Überlast) im Display ange-
17
