Test De Continuité - Voltcraft Vc331 Bedienungsanleitung

Conseils:
– Un câble (par exemple en reliant les embouts des sondes des cordons de
mesure) peut être utilisé pour vérifier si la pince multimètre est à la bonne
température de fonctionnement après le stockage.
– Relier la connexion entre les bornes d'entrée COM et
– La réponse de mesure de température sera plus lente que l'utilisation d'un
thermocouple dédié.

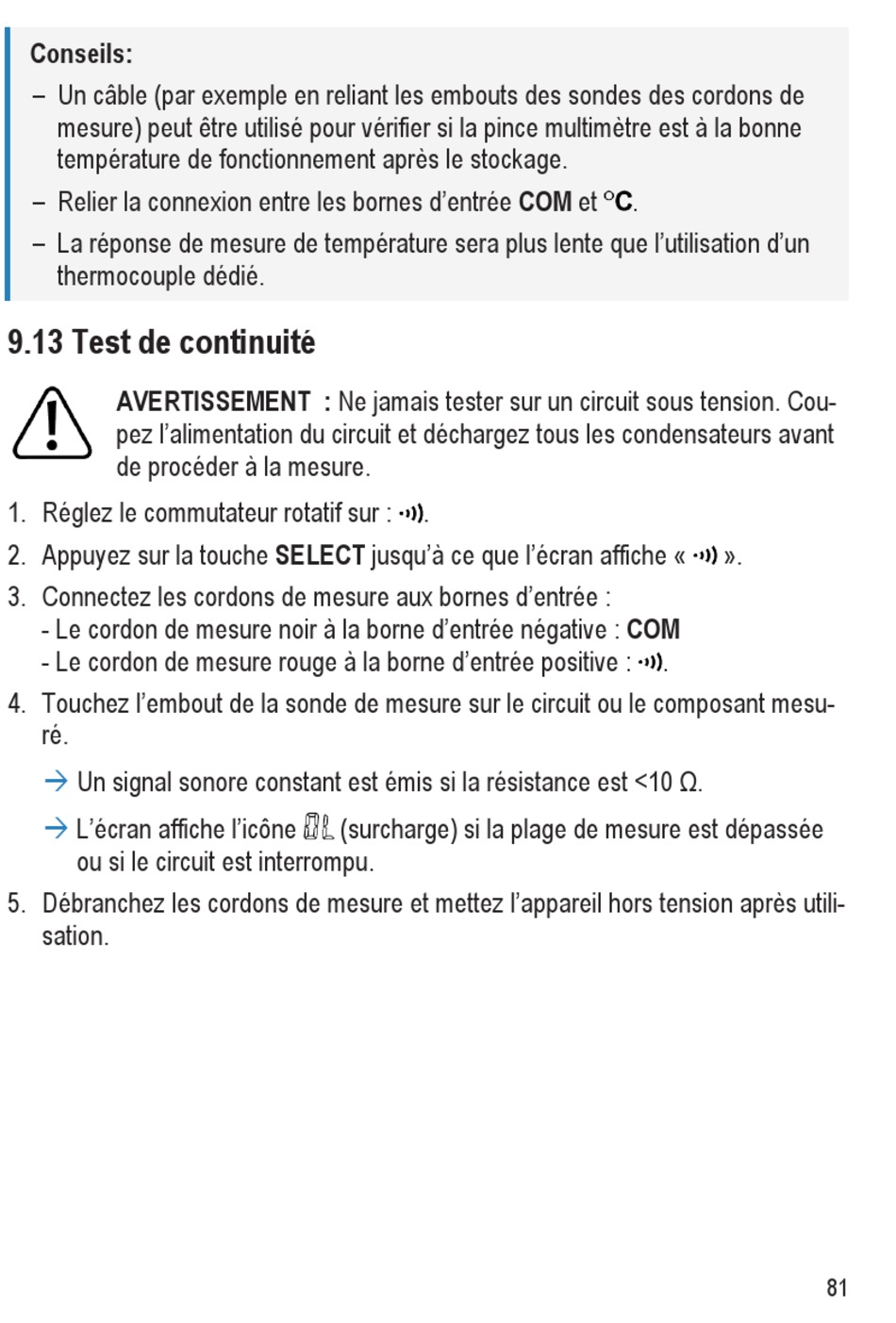

9.13 Test de continuité
AVERTISSEMENT : Ne jamais tester sur un circuit sous tension. Cou-
pez l'alimentation du circuit et déchargez tous les condensateurs avant
de procéder à la mesure.
1. Réglez le commutateur rotatif sur :
2. Appuyez sur la touche SELECT jusqu'à ce que l'écran affiche « ».
3. Connectez les cordons de mesure aux bornes d'entrée :
- Le cordon de mesure noir à la borne d'entrée négative : COM
- Le cordon de mesure rouge à la borne d'entrée positive :
4. Touchez l'embout de la sonde de mesure sur le circuit ou le composant mesu-
ré.
à
Un signal sonore constant est émis si la résistance est <10 Ω.
à
L'écran affiche l'icône
ou si le circuit est interrompu.
5. Débranchez les cordons de mesure et mettez l'appareil hors tension après utili-
sation.
.
(surcharge) si la plage de mesure est dépassée
.
.
81
