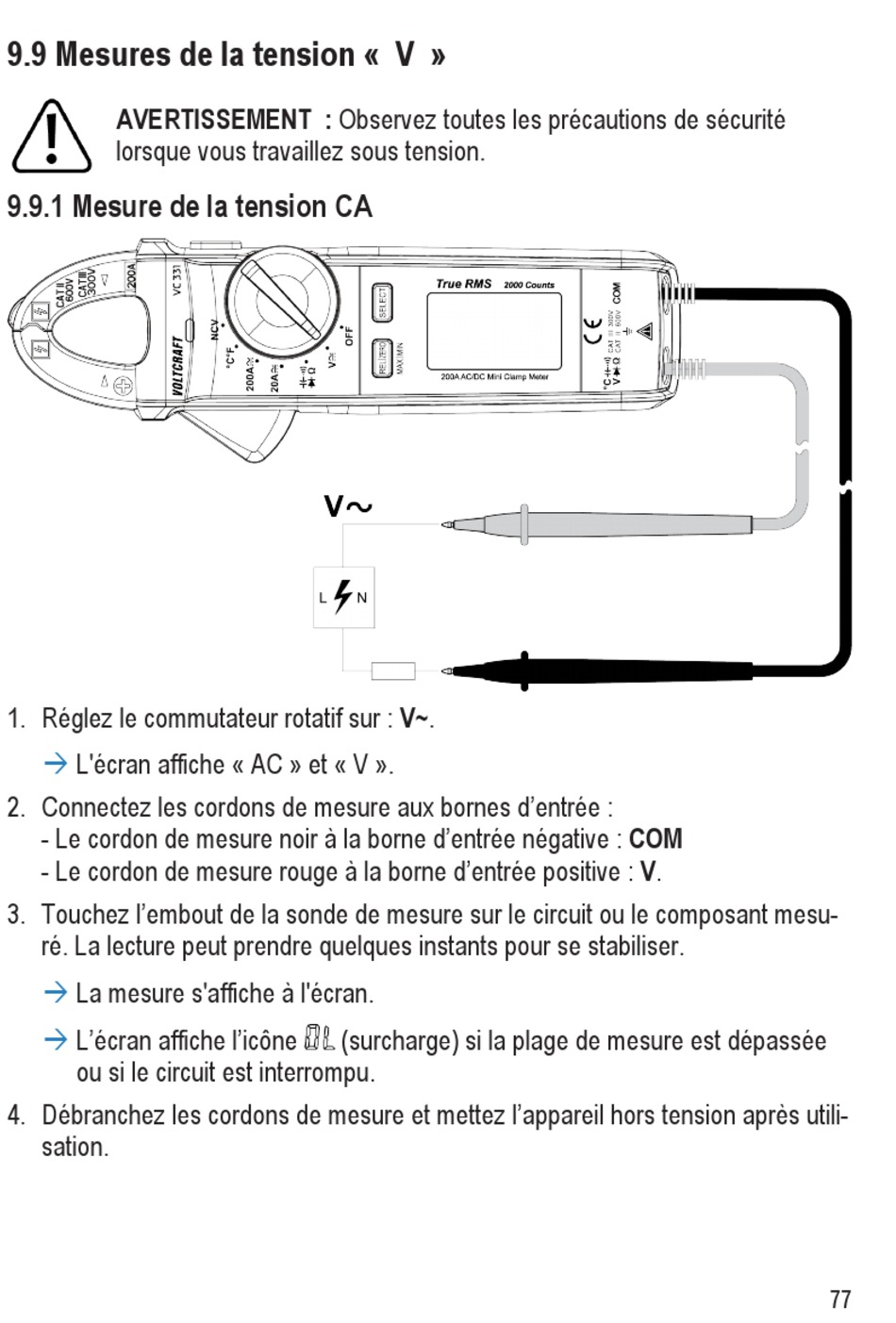

9.9 Mesures de la tension « V »
AVERTISSEMENT : Observez toutes les précautions de sécurité
lorsque vous travaillez sous tension.

9.9.1 Mesure de la tension CA

1. Réglez le commutateur rotatif sur : V~.
à
L'écran affiche « AC » et « V ».
2. Connectez les cordons de mesure aux bornes d'entrée :
- Le cordon de mesure noir à la borne d'entrée négative : COM
- Le cordon de mesure rouge à la borne d'entrée positive : V.
3. Touchez l'embout de la sonde de mesure sur le circuit ou le composant mesu-
ré. La lecture peut prendre quelques instants pour se stabiliser.
à
La mesure s'affiche à l'écran.
à
L'écran affiche l'icône
ou si le circuit est interrompu.
4. Débranchez les cordons de mesure et mettez l'appareil hors tension après utili-
sation.
(surcharge) si la plage de mesure est dépassée
77
