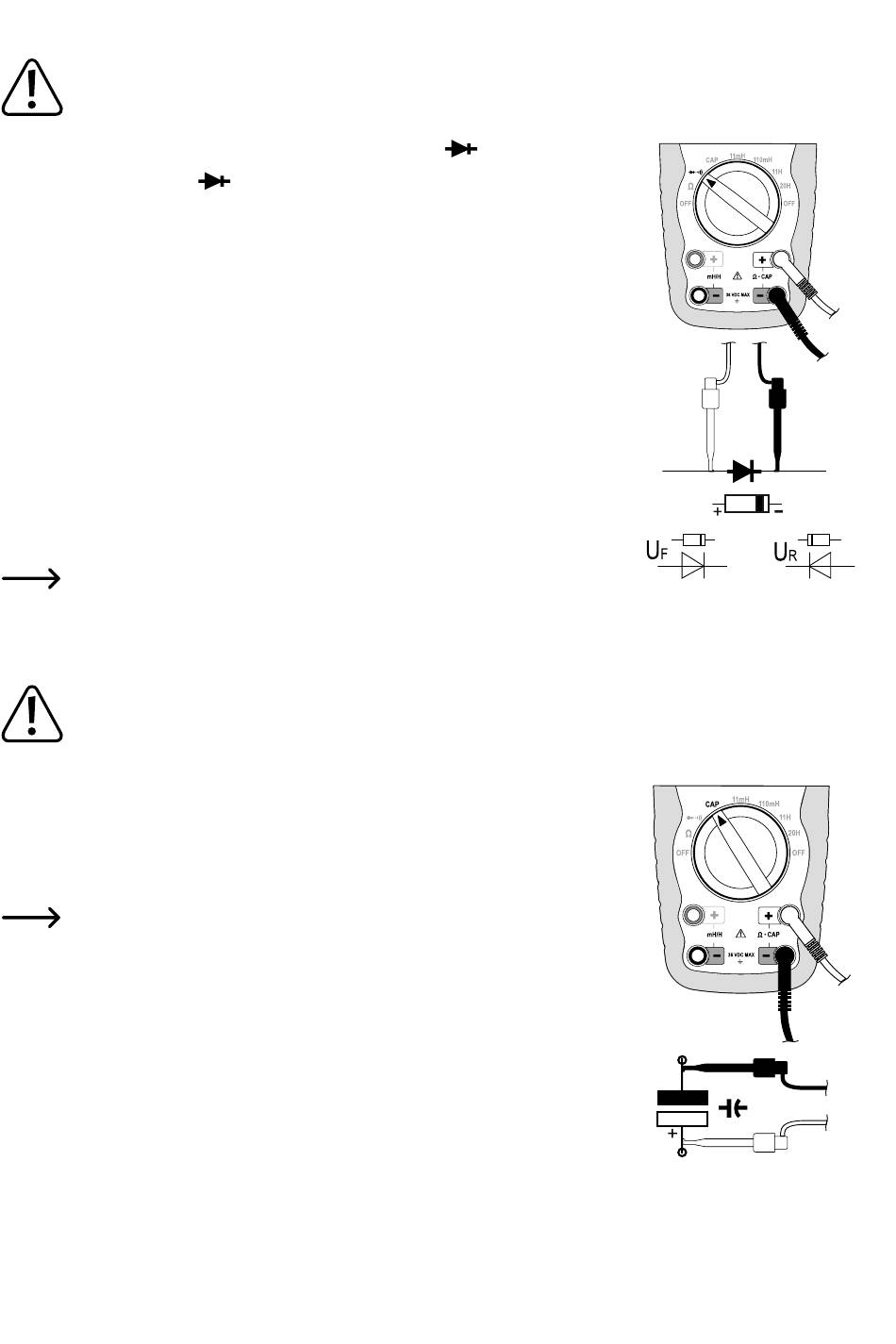

d) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
- Schalten Sie das DMM ein und wählen den Messbereich
- Drücken Sie die Taste „
erscheint das Diodensymbol. Eine erneute Betätigung schaltet in die erste Mess-
funktion usw.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse „+" (9), die schwarze
Messleitung in die Ω -Messbuchse „-" (8)
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspit-
zen verbinden. Daraufhin muss sich ein Wert von ca. 0 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung „UF" in Volt (V) angezeigt. Ist „OL" ersicht-
lich, so wird die Diode in Sperrrichtung (UR) gemessen oder die Diode ist defekt
(Unterbrechung). Führen Sie zur Kontrolle eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten
Sie das DMM aus.
Silizium-Dioden weisen eine Durchlassspannung (UF) von ca. 0,4 – 0,9 V auf.
e) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
- Schalten Sie das DMM ein und wählen den Messbereich „CAP"
- Stecken Sie die rote Messleitung in die CAP -Messbuchse „+" (9), die schwarze
Messleitung in die CAP -Messbuchse „-" (8)
- In der Anzeige erscheint die Einheit „nF".
Aufgrund des empfindlichen Messeingangs kann es bei „offenen" Messlei-
tungen zu einer Wertanzeige im Display kommen. Dies beeinträchtigt die
Messgenauigkeit nicht.
- Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz = Minuspol) mit
dem Messobjekt (Kondensator). Im Display wird nach einer kurzen Zeit die Kapa-
zität angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Kapazitäten
>40 µF kann dies einige Sekunden dauern.
- Wurde der Kondensator nicht vollständig entladen, wird im Display „dSC" ange-
zeigt. Eine eingebaute Entladungsschaltung entlädt das Bauteil langsam. Entla-
den Sie den Kondensator manuell oder warten Sie, bis diese Anzeige verschwin-
det und der Messwert angezeigt wird.
- Sobald „OL" (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
" (4) um die Messfunktion umzuschalten. Im Display
