Tipps:
– Mit einer Brücke (z. B. durch Verbinden der Prüfleitungsspitzen) kann über-
prüft werden, ob das Zangenmessgerät nach der Aufbewahrung die richtige
Betriebstemperatur hat.
– Überbrücken Sie die Verbindung zwischen den Eingangsklemmen COM und
.
– Die Temperaturmessung reagiert langsamer als beim Verwenden eines spe-
ziellen Thermoelements.

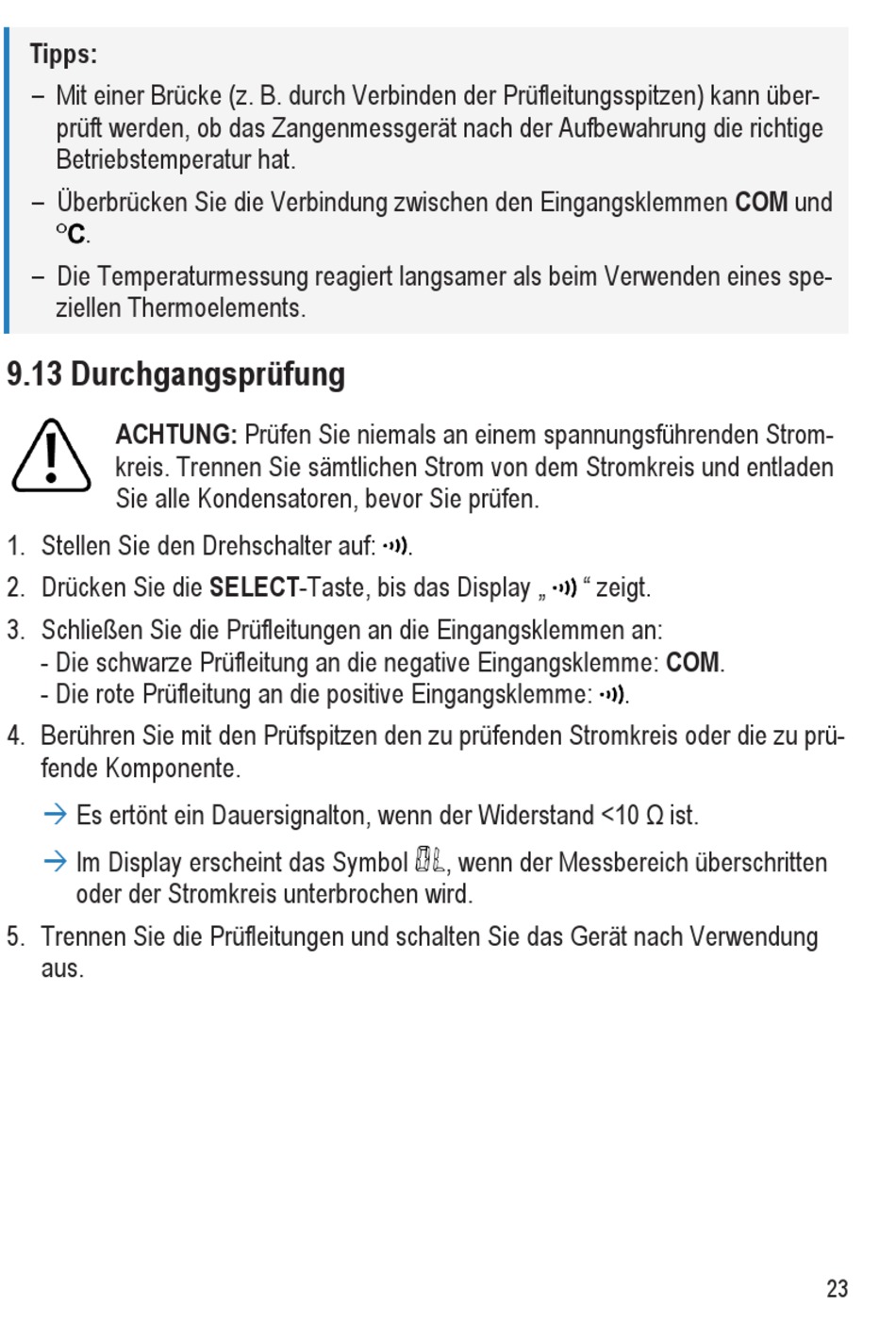

9.13 Durchgangsprüfung
ACHTUNG: Prüfen Sie niemals an einem spannungsführenden Strom-
kreis. Trennen Sie sämtlichen Strom von dem Stromkreis und entladen
Sie alle Kondensatoren, bevor Sie prüfen.
1. Stellen Sie den Drehschalter auf:
2. Drücken Sie die SELECT-Taste, bis das Display „
3. Schließen Sie die Prüfleitungen an die Eingangsklemmen an:
- Die schwarze Prüfleitung an die negative Eingangsklemme: COM.
- Die rote Prüfleitung an die positive Eingangsklemme:
4. Berühren Sie mit den Prüfspitzen den zu prüfenden Stromkreis oder die zu prü-
fende Komponente.
à
Es ertönt ein Dauersignalton, wenn der Widerstand <10 Ω ist.
à
Im Display erscheint das Symbol
oder der Stromkreis unterbrochen wird.
5. Trennen Sie die Prüfleitungen und schalten Sie das Gerät nach Verwendung
aus.
.
, wenn der Messbereich überschritten
" zeigt.
.
23
