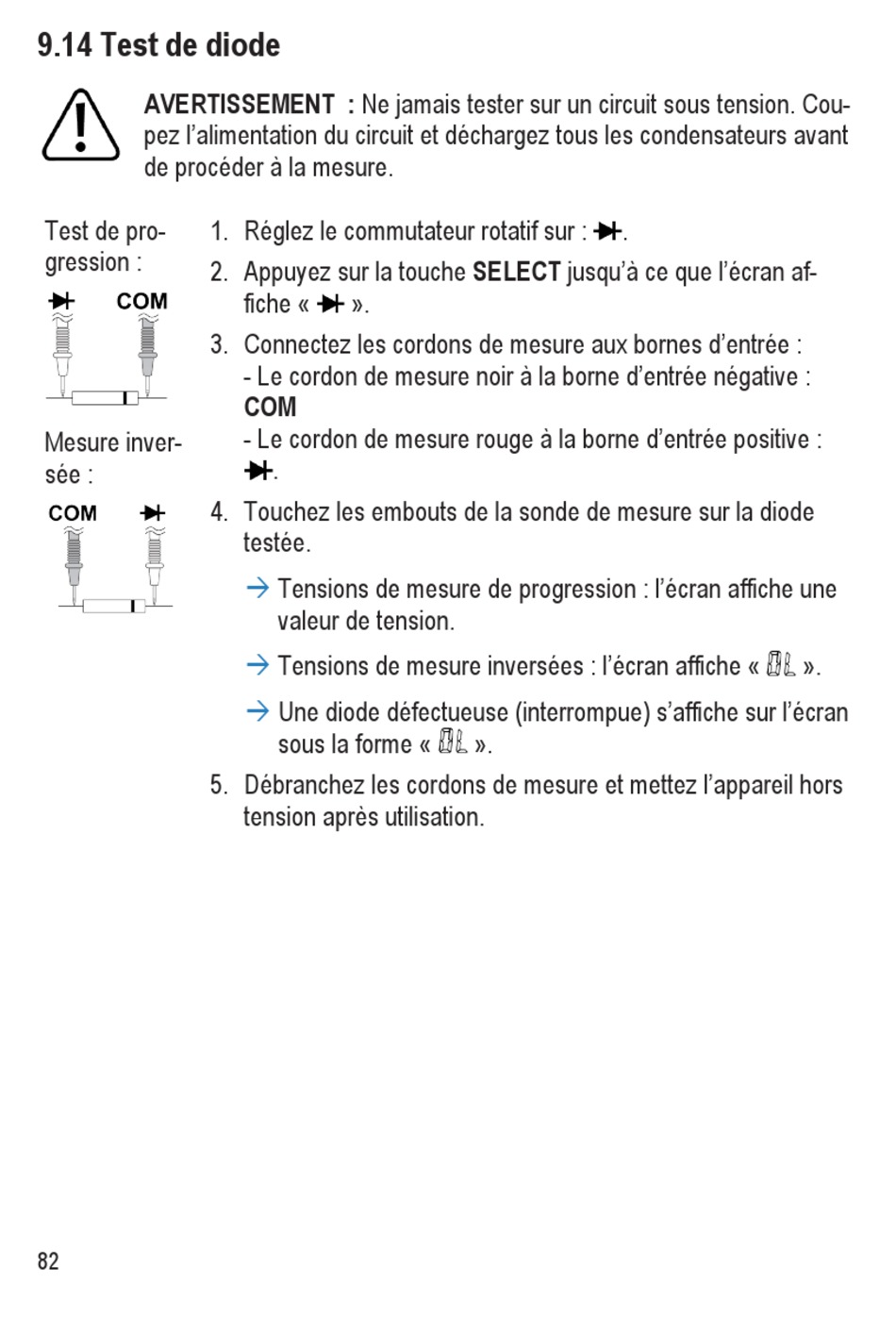

9.14 Test de diode

AVERTISSEMENT : Ne jamais tester sur un circuit sous tension. Cou-
pez l'alimentation du circuit et déchargez tous les condensateurs avant
de procéder à la mesure.
Test de pro-
gression :
Mesure inver-
sée :
82
1. Réglez le commutateur rotatif sur :
2. Appuyez sur la touche SELECT jusqu'à ce que l'écran af-
fiche « ».
3. Connectez les cordons de mesure aux bornes d'entrée :
- Le cordon de mesure noir à la borne d'entrée négative :
COM
- Le cordon de mesure rouge à la borne d'entrée positive :
.
4. Touchez les embouts de la sonde de mesure sur la diode
testée.
à
Tensions de mesure de progression : l'écran affiche une
valeur de tension.
à
Tensions de mesure inversées : l'écran affiche «
à
Une diode défectueuse (interrompue) s'affiche sur l'écran
sous la forme «
5. Débranchez les cordons de mesure et mettez l'appareil hors
tension après utilisation.
.
».
».
