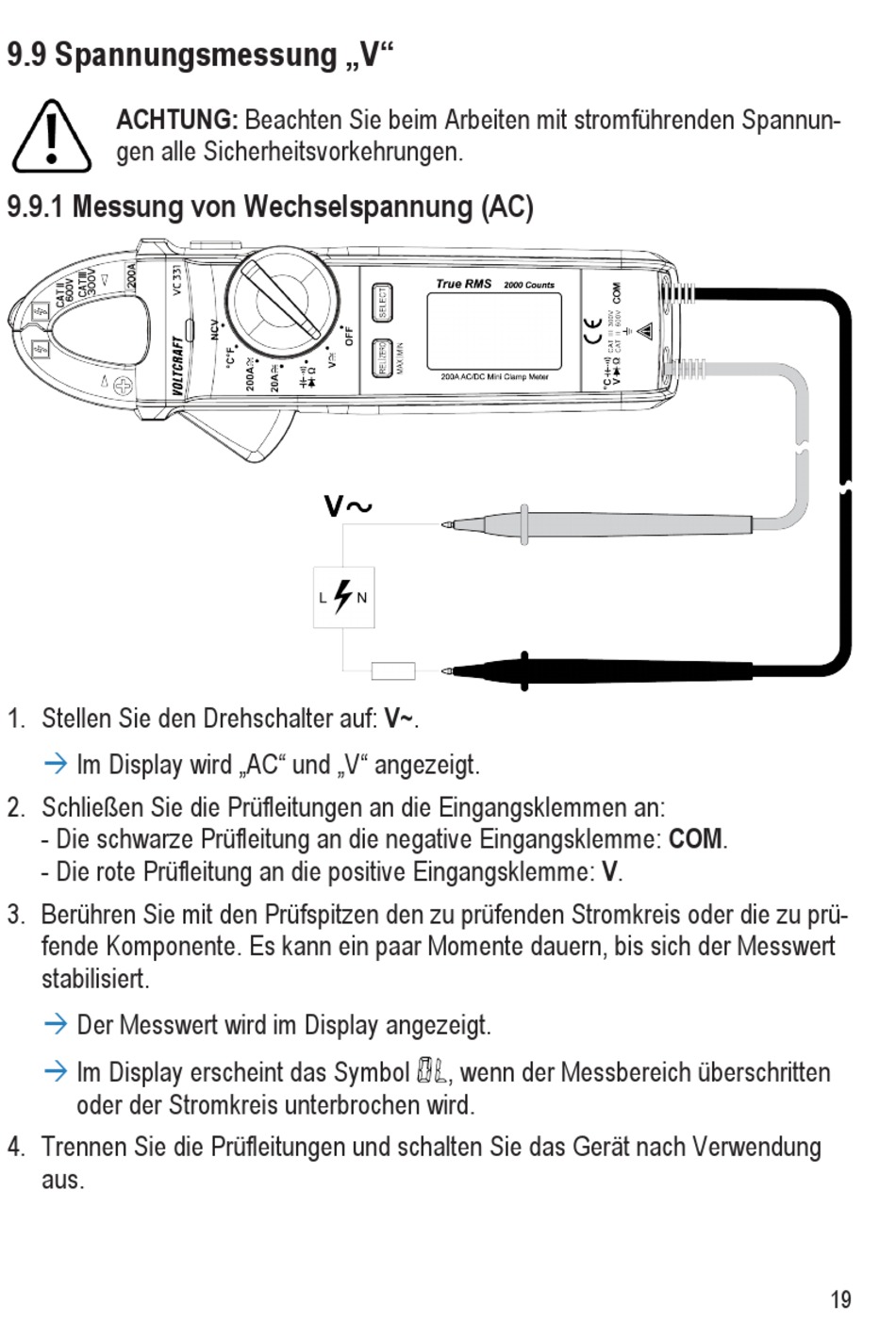

9.9 Spannungsmessung „V"
ACHTUNG: Beachten Sie beim Arbeiten mit stromführenden Spannun-
gen alle Sicherheitsvorkehrungen.

9.9.1 Messung von Wechselspannung (AC)

1. Stellen Sie den Drehschalter auf: V~.
à
Im Display wird „AC" und „V" angezeigt.
2. Schließen Sie die Prüfleitungen an die Eingangsklemmen an:
- Die schwarze Prüfleitung an die negative Eingangsklemme: COM.
- Die rote Prüfleitung an die positive Eingangsklemme: V.
3. Berühren Sie mit den Prüfspitzen den zu prüfenden Stromkreis oder die zu prü-
fende Komponente. Es kann ein paar Momente dauern, bis sich der Messwert
stabilisiert.
à
Der Messwert wird im Display angezeigt.
à
Im Display erscheint das Symbol
oder der Stromkreis unterbrochen wird.
4. Trennen Sie die Prüfleitungen und schalten Sie das Gerät nach Verwendung
aus.
, wenn der Messbereich überschritten
19
