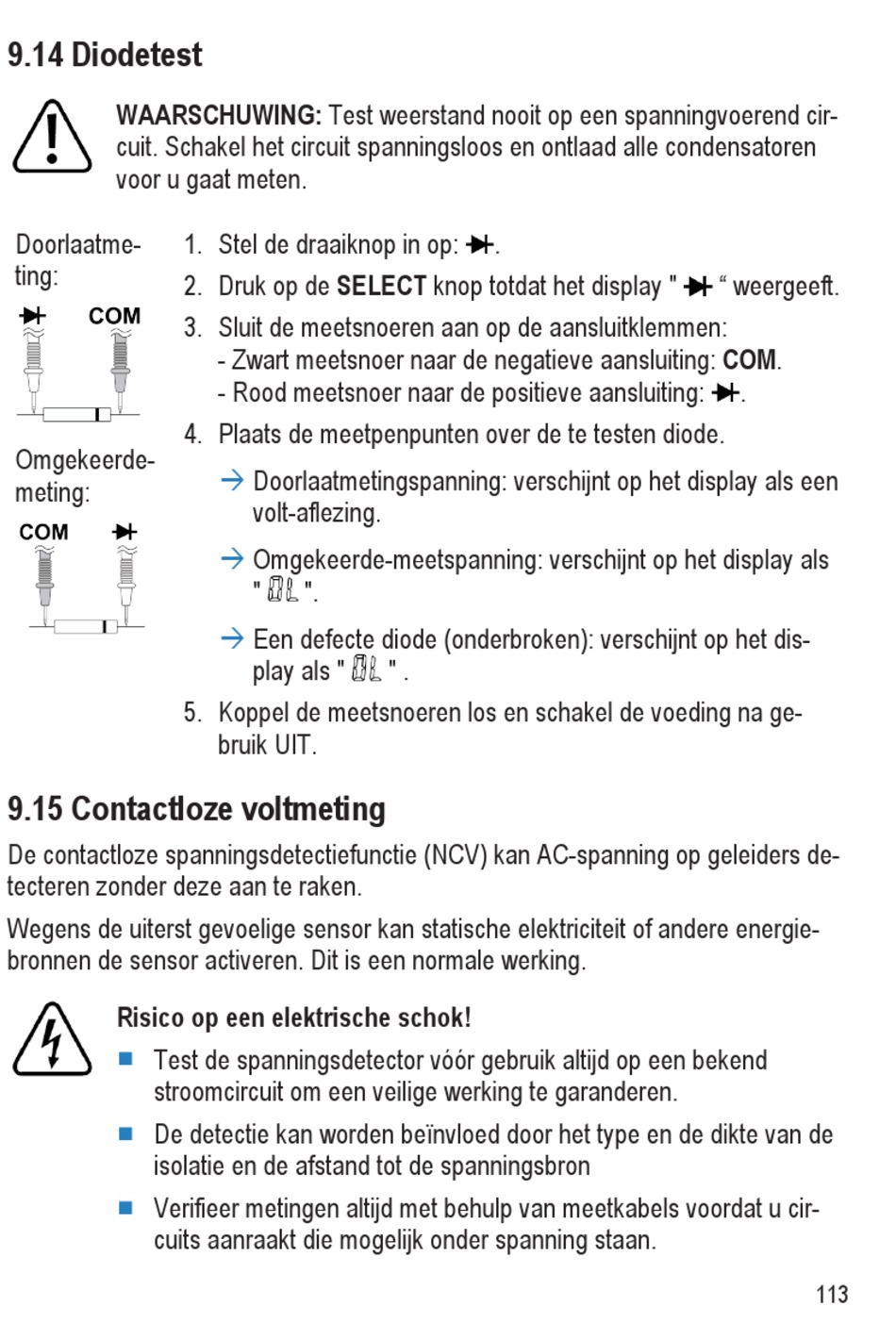

9.14 Diodetest

WAARSCHUWING: Test weerstand nooit op een spanningvoerend cir-
cuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren
voor u gaat meten.
Doorlaatme-
ting:
Omgekeerde-
meting:

9.15 Contactloze voltmeting

De contactloze spanningsdetectiefunctie (NCV) kan AC-spanning op geleiders de-
tecteren zonder deze aan te raken.
Wegens de uiterst gevoelige sensor kan statische elektriciteit of andere energie-
bronnen de sensor activeren. Dit is een normale werking.
Risico op een elektrische schok!
■
Test de spanningsdetector vóór gebruik altijd op een bekend
stroomcircuit om een veilige werking te garanderen.
■
De detectie kan worden beïnvloed door het type en de dikte van de
isolatie en de afstand tot de spanningsbron
■
Verifieer metingen altijd met behulp van meetkabels voordat u cir-
cuits aanraakt die mogelijk onder spanning staan.
1. Stel de draaiknop in op:
2. Druk op de SELECT knop totdat het display "
3. Sluit de meetsnoeren aan op de aansluitklemmen:
- Zwart meetsnoer naar de negatieve aansluiting: COM.
- Rood meetsnoer naar de positieve aansluiting:
4. Plaats de meetpenpunten over de te testen diode.
à
Doorlaatmetingspanning: verschijnt op het display als een
volt-aflezing.
à
Omgekeerde-meetspanning: verschijnt op het display als
" ".
à
Een defecte diode (onderbroken): verschijnt op het dis-
play als "
5. Koppel de meetsnoeren los en schakel de voeding na ge-
bruik UIT.
.
" .
" weergeeft.
.
113
