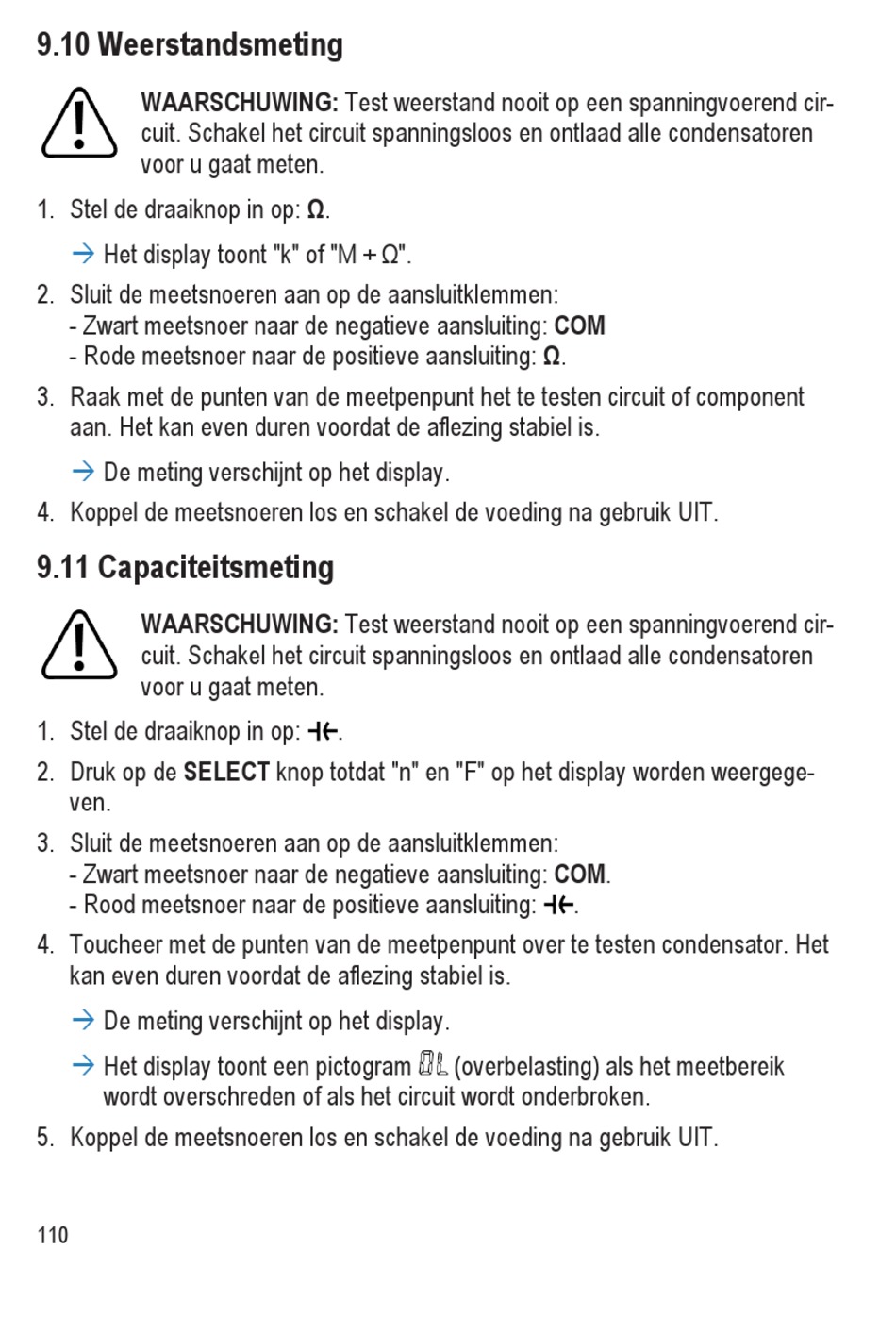

9.10 Weerstandsmeting

WAARSCHUWING: Test weerstand nooit op een spanningvoerend cir-
cuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren
voor u gaat meten.
1. Stel de draaiknop in op: Ω.
à
Het display toont "k" of "M + Ω".
2. Sluit de meetsnoeren aan op de aansluitklemmen:
- Zwart meetsnoer naar de negatieve aansluiting: COM
- Rode meetsnoer naar de positieve aansluiting: Ω.
3. Raak met de punten van de meetpenpunt het te testen circuit of component
aan. Het kan even duren voordat de aflezing stabiel is.
à
De meting verschijnt op het display.
4. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

9.11 Capaciteitsmeting

WAARSCHUWING: Test weerstand nooit op een spanningvoerend cir-
cuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren
voor u gaat meten.
1. Stel de draaiknop in op:
2. Druk op de SELECT knop totdat "n" en "F" op het display worden weergege-
ven.
3. Sluit de meetsnoeren aan op de aansluitklemmen:
- Zwart meetsnoer naar de negatieve aansluiting: COM.
- Rood meetsnoer naar de positieve aansluiting:
4. Toucheer met de punten van de meetpenpunt over te testen condensator. Het
kan even duren voordat de aflezing stabiel is.
à
De meting verschijnt op het display.
à
Het display toont een pictogram
wordt overschreden of als het circuit wordt onderbroken.
5. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.
110
.
(overbelasting) als het meetbereik
.
