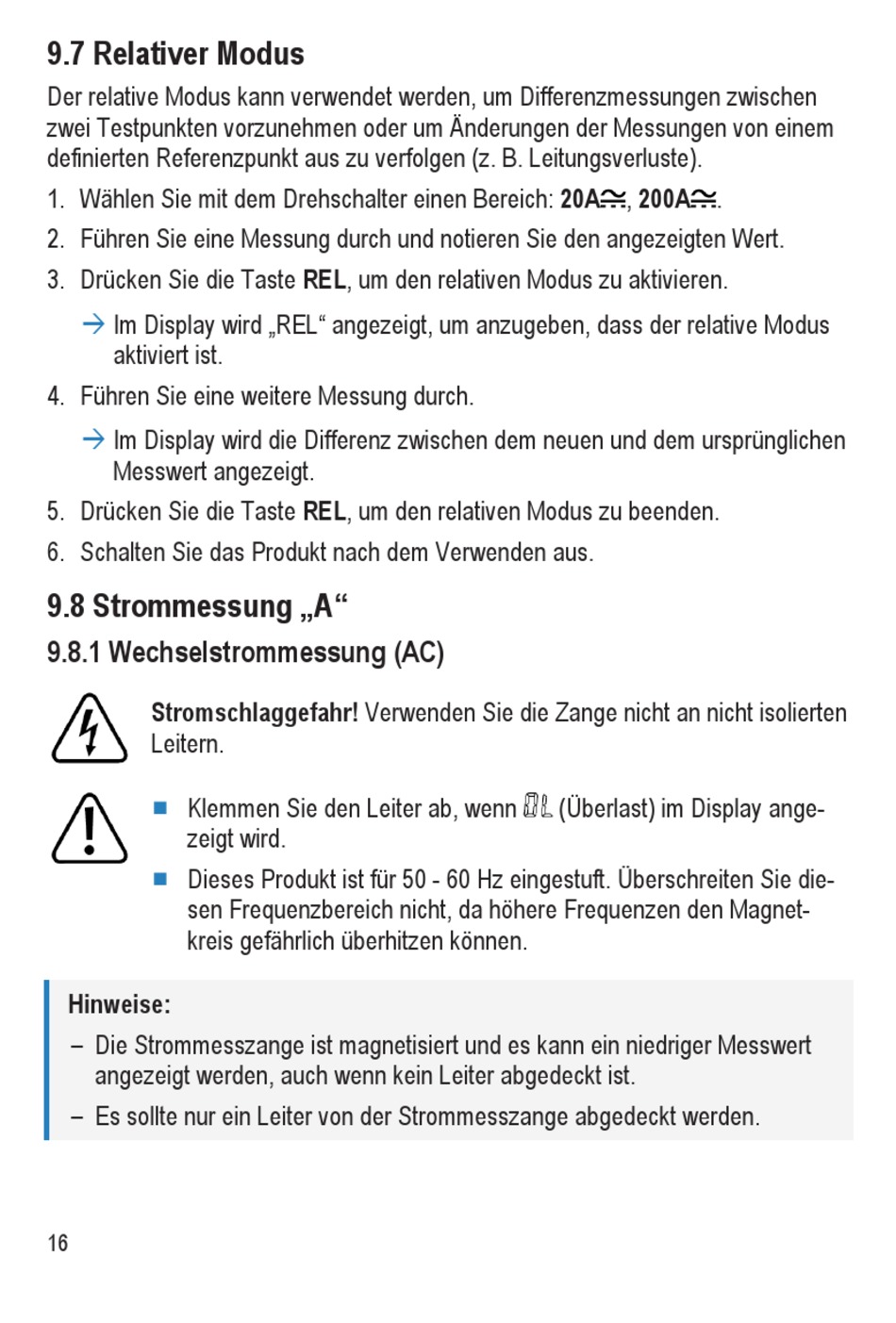

9.7 Relativer Modus

Der relative Modus kann verwendet werden, um Differenzmessungen zwischen
zwei Testpunkten vorzunehmen oder um Änderungen der Messungen von einem
definierten Referenzpunkt aus zu verfolgen (z. B. Leitungsverluste).
1. Wählen Sie mit dem Drehschalter einen Bereich: 20A , 200A .
2. Führen Sie eine Messung durch und notieren Sie den angezeigten Wert.
3. Drücken Sie die Taste REL, um den relativen Modus zu aktivieren.
à
Im Display wird „REL" angezeigt, um anzugeben, dass der relative Modus
aktiviert ist.
4. Führen Sie eine weitere Messung durch.
à
Im Display wird die Differenz zwischen dem neuen und dem ursprünglichen
Messwert angezeigt.
5. Drücken Sie die Taste REL, um den relativen Modus zu beenden.
6. Schalten Sie das Produkt nach dem Verwenden aus.
9.8 Strommessung „A"

9.8.1 Wechselstrommessung (AC)

Stromschlaggefahr! Verwenden Sie die Zange nicht an nicht isolierten
Leitern.
■
Klemmen Sie den Leiter ab, wenn
zeigt wird.
■
Dieses Produkt ist für 50 - 60 Hz eingestuft. Überschreiten Sie die-
sen Frequenzbereich nicht, da höhere Frequenzen den Magnet-
kreis gefährlich überhitzen können.
Hinweise:
– Die Strommesszange ist magnetisiert und es kann ein niedriger Messwert
angezeigt werden, auch wenn kein Leiter abgedeckt ist.
– Es sollte nur ein Leiter von der Strommesszange abgedeckt werden.
16
(Überlast) im Display ange-
