Allgemeine Eigenschaften aller Decoder
Digitalstrom von den Schienen benutzen.
d) Mit den Klemmen Trk A und Trk B wird der SwitchPilot mit
dem Schienenausgang der Digitalzentrale (bzw. Boosteraus-
gang) verbunden, von welcher er seine Befehle erhält.
e) Mit dem Betriebsartenschalter wählen Sie zwischen den mög-
lichen Betriebsarten k83, Benutzermodus und k84-Modus (vgl.
Abschnitt 5.2.1).
f) Die Leuchtdiode dient gemeinsam mit dem
g) Programmiertaster zum Einstellen der Digitaladresse des
SwitchPiloten. Dieser Vorgang wird in Abschnitt 8 beschrie-
ben.
h) Erweiterungsbuchse / Stecker: Hier werden SwitchPilot und
SwitchPilot Extension zusammengesteckt.
z) Decodermasse (optional, wo vorgesehen). Wird für das Auslö-
sen der Weichen ohne Digitalzentrale benötigt.
6.2. Anschlusselemente der SwitchPilot Extension
Abbildung 1 links zeigt das SwitchPilot Extension Modul.
i) Die mit 1 bis 4 bezeichneten Ausgänge bieten jeweils einen
10
i)
i)
j)
i)
i)
h)
i)
i)
j)
i)
i)
Abbildung 2:
SwitchPilot Servo mit montierter SwitchPilot Extension
Relaisausgang A und B an, die gemeinsam geschaltet werden.
Jeder Relaisausgang korrespondiert mit dem entsprechenden
Ausgang des SwitchPilots: Wenn der Ausgang Out A des Aus-
gangs am SwitchPilot aktiv ist, so sind jeweils die Klemmen
I und COM des Relaisausgangs geschaltet. Ist am SwitchPilot
der Ausgang Out B aktiv, sind die Klemmen II und COM ver-
bunden. Die Relais-Ausgänge verhalten sich hierbei stets wie
Dauerausgänge.
j) Klemme mit Masseversorgung und U+ Versorgung (gleichge-
richtete Versorgungsspannung) zur Versorgung von Gleich-
stromweichenmotoren.
6.3. Anschlusselemente des SwitchPilot Servo

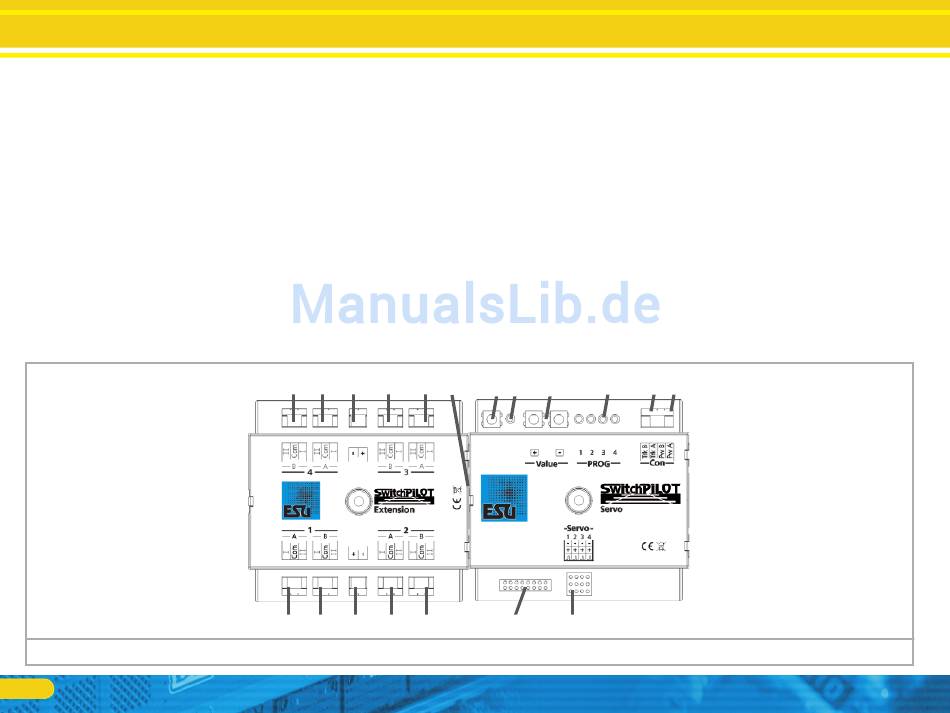

Abbildung 2 zeigt den SwitchPilot Servo zusammen mit dem opti-
onalen SwitchPilot Extension Modul.
c) An die Klemmen Pw A und Pw B wird die Spannungsversor-
gung des SwitchPilot Servo und aller daran angeschlossenen
Verbraucher angeschlossen. Sie können hierzu Gleich- oder
Wechselspannungtrafos verwenden oder direkt den Digital-
l)
d) c)
k)
g) f)
m)
n)
