Decodereinbau
strom von den Schienen benutzen.
d) Mit den Schraubklemmen Trk A und Trk B wird der SwitchPilot
Servo mit dem Leistungsausgang (Booster) der Digitalzentrale
verbunden, von welcher er seine Befehle erhält.
f) Die Leuchtdiode dient gemeinsam mit dem
g) Programmiertaster zum Einstellen der Digitaladresse des Switch-
Pilot Servo. Dieser Vorgang wird in Abschnitt 8 beschrieben. Zu-
sätzlich können mithilfe des Programmiertasters bzw. der
k) Eingabeeinheit mit „+" und „-„ Taster sowie Monitor-LEDs l)
direkt die Servoendstellungen „A" und „B" sowie die Drehge-
schwindigkeit eingestellt werden.
l) Monitor-LEDs. Sind während der Einstellung der Servoendstel-
lung sowie Drehgeschwindigkeit über die Eingabeeinheit aktiv
und zeigen an, welcher Servo gerade bearbeitet wird. Nähere
Informationen zum Programmieren mit der Eingabeeinheit fin-
den Sie in Abschnitt 10.4.
m) Dieser Stiftleistenblock dient zum Anschluss von bis zu 8 ex-
ternen Schalttastern, um die Servopositionen direkt ohne
Digitalzentrale vorgeben zu können. Kapitel 12 gibt nähere
Auskunft.
n) Dieser Stiftleistenblock dient zum Anschluss von vier RC-Servo-
antrieben (z.B. ESU, Graupner®, Futaba® o.ä.) und bildet die
Ausgänge 1 – 4 des SwitchPilot Servo.
h) Erweiterungsbuchse / Stecker: Hier werden SwitchPilot Servo
und SwitchPilot Extension zusammengesteckt.
6.4. Spannungsversorgung aus Digitalsystem
Für kleinere Anlagen mit wenigen gleichzeitig geschalteten Ver-
brauchern kann die Versorgung des SwitchPilots und daran ange-
schlossener Verbraucher direkt von der Digitalzentrale erfolgen.
Die Klemmen Pw A und Pw B werden hierbei parallel zu den
Klemmen Trk A und Trk B geschaltet.
Abhängig von den verwendeten Magnetartikeln kann es sein,
dass Ihre Digitalzentrale nicht genügend Spannung für einen si-
cheren Betrieb der Antriebe liefert. In einem solchen Fall muss der
SwitchPilot von einem externen Netzteil versorgt werden, der eine
für diese Magnetartikel ausreichende Spannung liefern kann (vgl.
Abschnitt 6.5.)
Zum Gleisausgang des
Digitalsystems

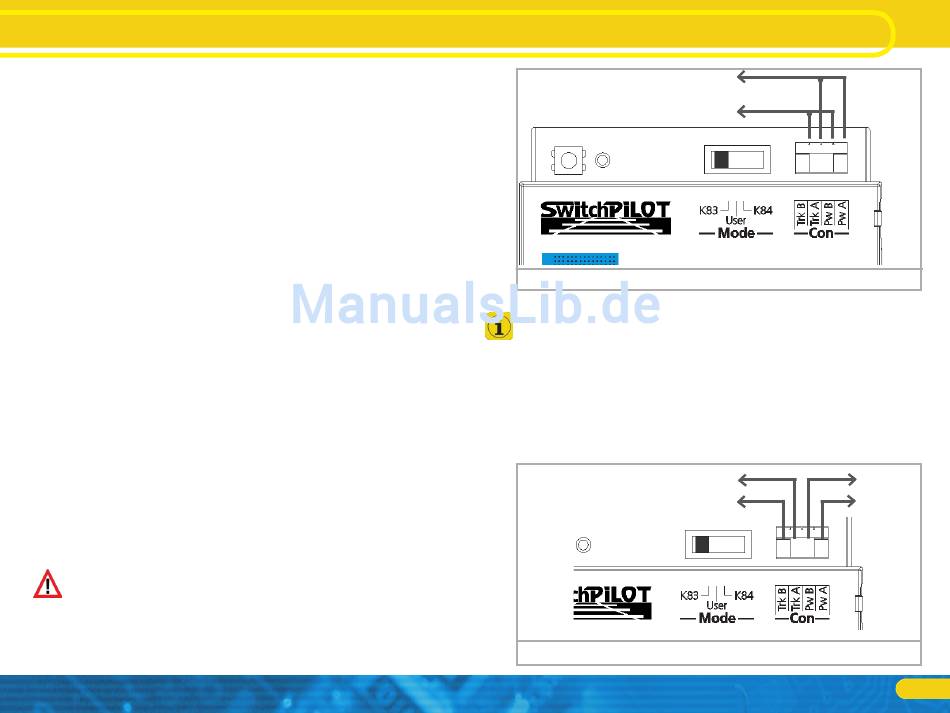

Abbildung 3:
SwitchPilot versorgt aus Digitalsystem
Wenn die Magnetartikel (z.B. Märklin K-Gleis- oder PECO-Antrie-
be) nicht oder nur sehr kraftlos schalten, sollten Sie eine externe
Spannungsversorgung erwägen.
6.5 Getrennte Spannungsversorgung
Für größere Anlagen mit vielen gleichzeitig Aktiven, durch SwitchPilot
Decoder versorgten Verbrauchern empfehlen wir die Benutzung einer
getrennten Stromversorgung, da hier die nötige Energie nicht vom
Gleis entnommen und somit der Boosterausgang entlastet wird.
Zum Gleisausgang des
Digitalsystems
Abbildung 4:
SwitchPilot mit seperater Versorgung
Zum
Netzteil
