Direktes Schalten mit Schalttastereingängen

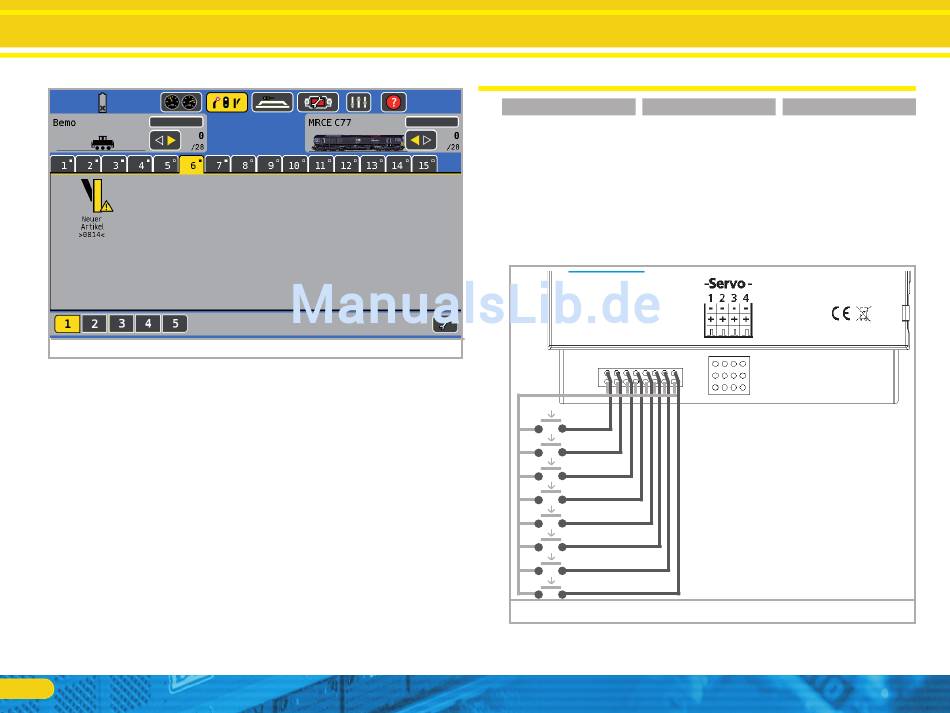

Abbildung 16: SwitchPilot auf Weichenschaltpult
26
12. Direktes Schalten mit Schalttastereingängen
SwitchPilot Servo
Der SwitchPilot Servo gestattet das Schalten der vier Servoausgän-
ge ohne Verwendung eines Digitalsystems. Auf diese Weise kann
er auch von „klassischen" Analogbahnern verwendet werden.
Die gewünschte Servostellung wird dem SwitchPilot Servo über
8 Tastereingänge (4 Servos mit jeweils zwei Stellungen) mitgeteilt.
Schließen Sie Ihre Taster wie in Abb. 17 gezeigt an:
• Die Taster müssen potentialfrei ausgeführt werden.
• Zum Schalten genügt bereits ein kurzer Impuls.
Servo 1,A
Servo 1,B
Servo 2,A
Servo 2,B
Servo 3,A
Servo 3,B
Servo 4,A
Servo 4,B
Abbildung 17: Anschluss der Taster an SwitchPilot Servo
