Vor der Messung: Anzeigen bereits gespeicherter Messungen.
Nach der Messung: Speichern.
6 %
Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen).
Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.
Sobald alle Parameter festgelegt sind, kann die Messung gestartet werden.
Falls Sie den Impulsmodus gewählt haben, drücken Sie die TEST-Taste ein Mal; der Messvorgang wird nach der
Fertigstellung automatisch beendet.
Falls Sie den Dauermodus gewählt haben, starten Sie die Messung mit der TEST-Taste und beenden Sie sie mit
einem weiteren Tastendruck bzw. wählen Sie direkt die Taste Speichern
TEST

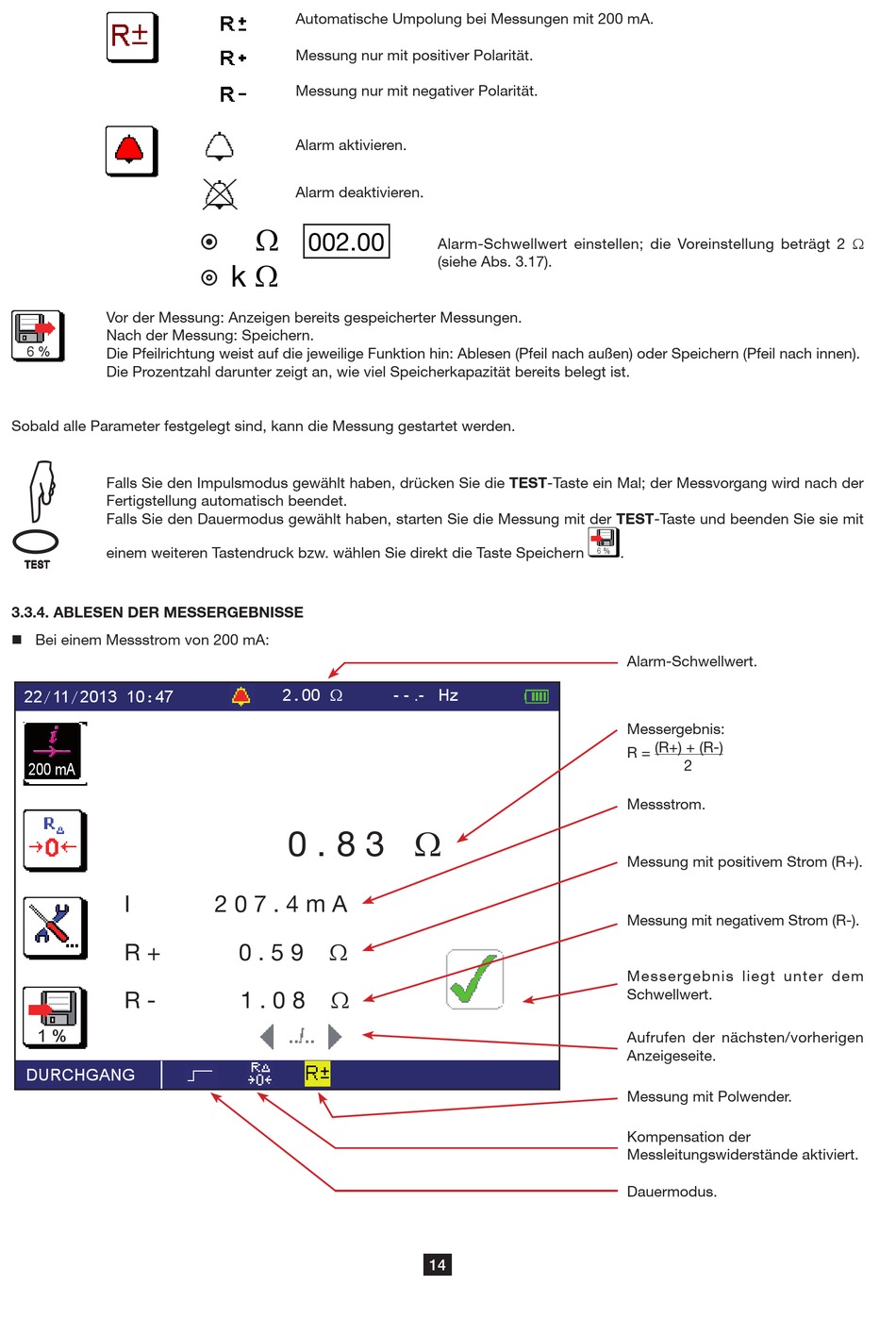

3.3.4. ABLESEN DER MESSERGEBNISSE

„ Bei einem Messstrom von 200 mA:
22/11/2013 10:47
200 mA
I
R +
R -
1 %
DURCHGANG
Automatische Umpolung bei Messungen mit 200 mA.
Messung nur mit positiver Polarität.
Messung nur mit negativer Polarität.
Alarm aktivieren.
Alarm deaktivieren.
002.00
k Ω
2.00 Ω
0 . 8 3 Ω
2 0 7 . 4 m A
0 . 5 9
1 . 0 8
Alarm-Schwellwert einstellen; die Voreinstellung beträgt 2 Ω
(siehe Abs. 3.17).
- - .- Hz
14
.
6 %
Alarm-Schwellwert.
Messergebnis:
(R+) + (R-)
R =
2
Messstrom.
Messung mit positivem Strom (R+).
Messung mit negativem Strom (R-).
Messergebnis liegt unter dem
Schwellwert.
Aufrufen der nächsten/vorherigen
Anzeigeseite.
Messung mit Polwender.
Kompensation der
Messleitungswiderstände aktiviert.
Dauermodus.
