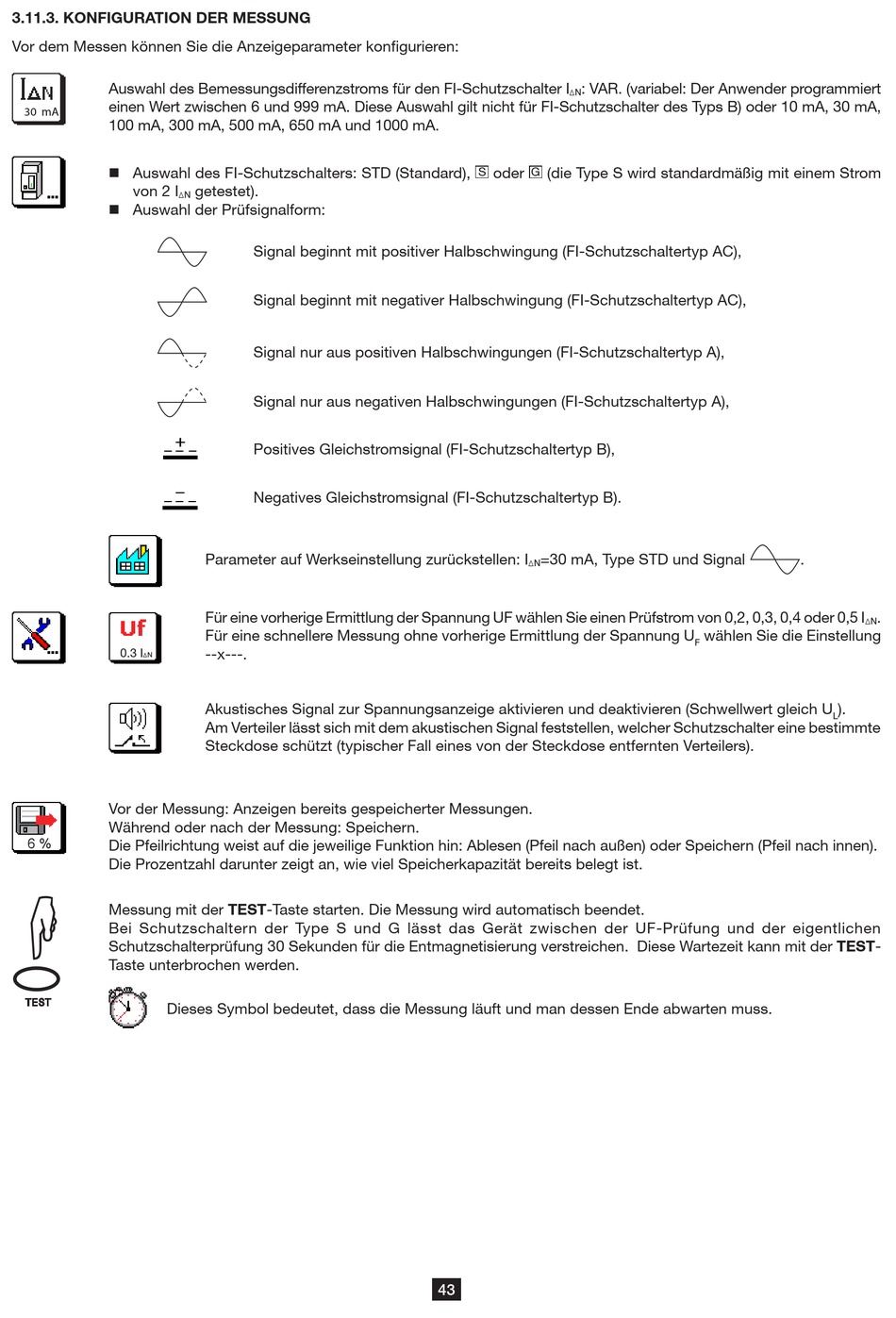

3.11.3. KONFIGURATION DER MESSUNG
Vor dem Messen können Sie die Anzeigeparameter konfigurieren:
Auswahl des Bemessungsdifferenzstroms für den FI-Schutzschalter I
einen Wert zwischen 6 und 999 mA. Diese Auswahl gilt nicht für FI-Schutzschalter des Typs B) oder 10 mA, 30 mA,
30 mA
100 mA, 300 mA, 500 mA, 650 mA und 1000 mA.
„ Auswahl des FI-Schutzschalters: STD (Standard),
von 2 I
DN
„ Auswahl der Prüfsignalform:
0.3 I
∆N
Vor der Messung: Anzeigen bereits gespeicherter Messungen.
Während oder nach der Messung: Speichern.
6 %
Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen).
Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.
Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.
Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der UF-Prüfung und der eigentlichen
Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST-
Taste unterbrochen werden.
TEST
Dieses Symbol bedeutet, dass die Messung läuft und man dessen Ende abwarten muss.
getestet).
Signal beginnt mit positiver Halbschwingung (FI-Schutzschaltertyp AC),
Signal beginnt mit negativer Halbschwingung (FI-Schutzschaltertyp AC),
Signal nur aus positiven Halbschwingungen (FI-Schutzschaltertyp A),
Signal nur aus negativen Halbschwingungen (FI-Schutzschaltertyp A),
Positives Gleichstromsignal (FI-Schutzschaltertyp B),
Negatives Gleichstromsignal (FI-Schutzschaltertyp B).
Parameter auf Werkseinstellung zurückstellen: I
Für eine vorherige Ermittlung der Spannung UF wählen Sie einen Prüfstrom von 0,2, 0,3, 0,4 oder 0,5 I
Für eine schnellere Messung ohne vorherige Ermittlung der Spannung U
--x---.
Akustisches Signal zur Spannungsanzeige aktivieren und deaktivieren (Schwellwert gleich U
Am Verteiler lässt sich mit dem akustischen Signal feststellen, welcher Schutzschalter eine bestimmte
Steckdose schützt (typischer Fall eines von der Steckdose entfernten Verteilers).
: VAR. (variabel: Der Anwender programmiert
DN
oder
(die Type S wird standardmäßig mit einem Strom
S
G
=30 mA, Type STD und Signal
DN
43
.
wählen Sie die Einstellung
F
).
L
.
DN
