Vor der Messung: Anzeigen bereits gespeicherter Messungen.
Während oder nach der Messung: Speichern.
Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen).
6 %
Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.

Messung mit der TEST-Taste starten. Diese wird automatisch beendet.
Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der U
Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST-
Taste unterbrochen werden.
Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.
TEST

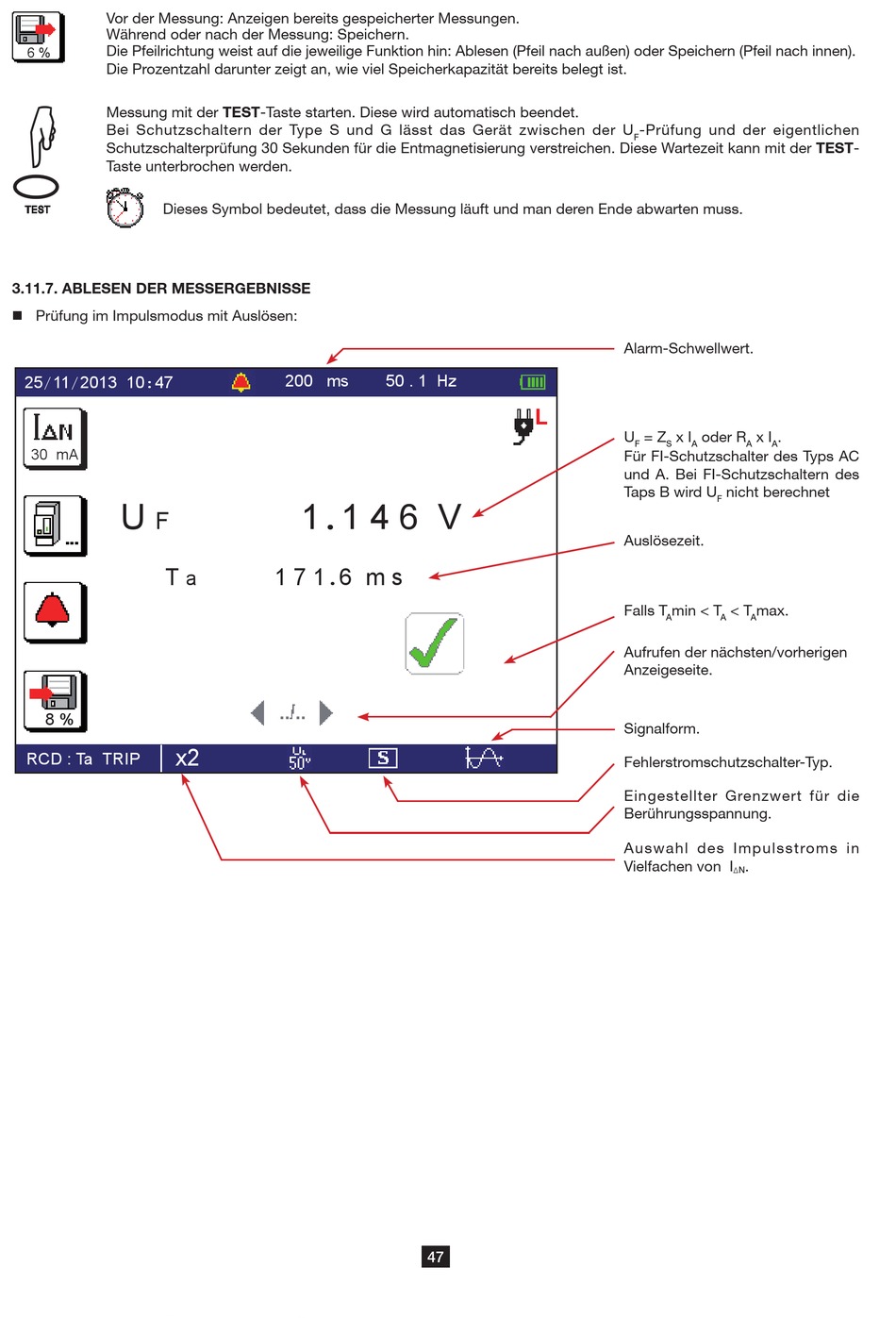

3.11.7. ABLESEN DER MESSERGEBNISSE
„ Prüfung im Impulsmodus mit Auslösen:
25/11/2013 10:47
30 mA
U
F
T
8 %
x2
RCD : Ta TRIP
200 ms
1.1 4 6 V
1 7 1.6 m s
a
50 . 1 Hz
L
47
-Prüfung und der eigentlichen
F
Alarm-Schwellwert.
U = Z x I oder R x I .
F S A A A
Für FI-Schutzschalter des Typs AC
und A. Bei FI-Schutzschaltern des
Taps B wird U nicht berechnet
F
Auslösezeit.
Falls T min < T < T max.
A A A
Aufrufen der nächsten/vorherigen
Anzeigeseite.
Signalform.
Fehlerstromschutzschalter-Typ.
Eingestellter Grenzwert für die
Berührungsspannung.
Auswahl des Impulsstroms in
Vielfachen von I .
DN
