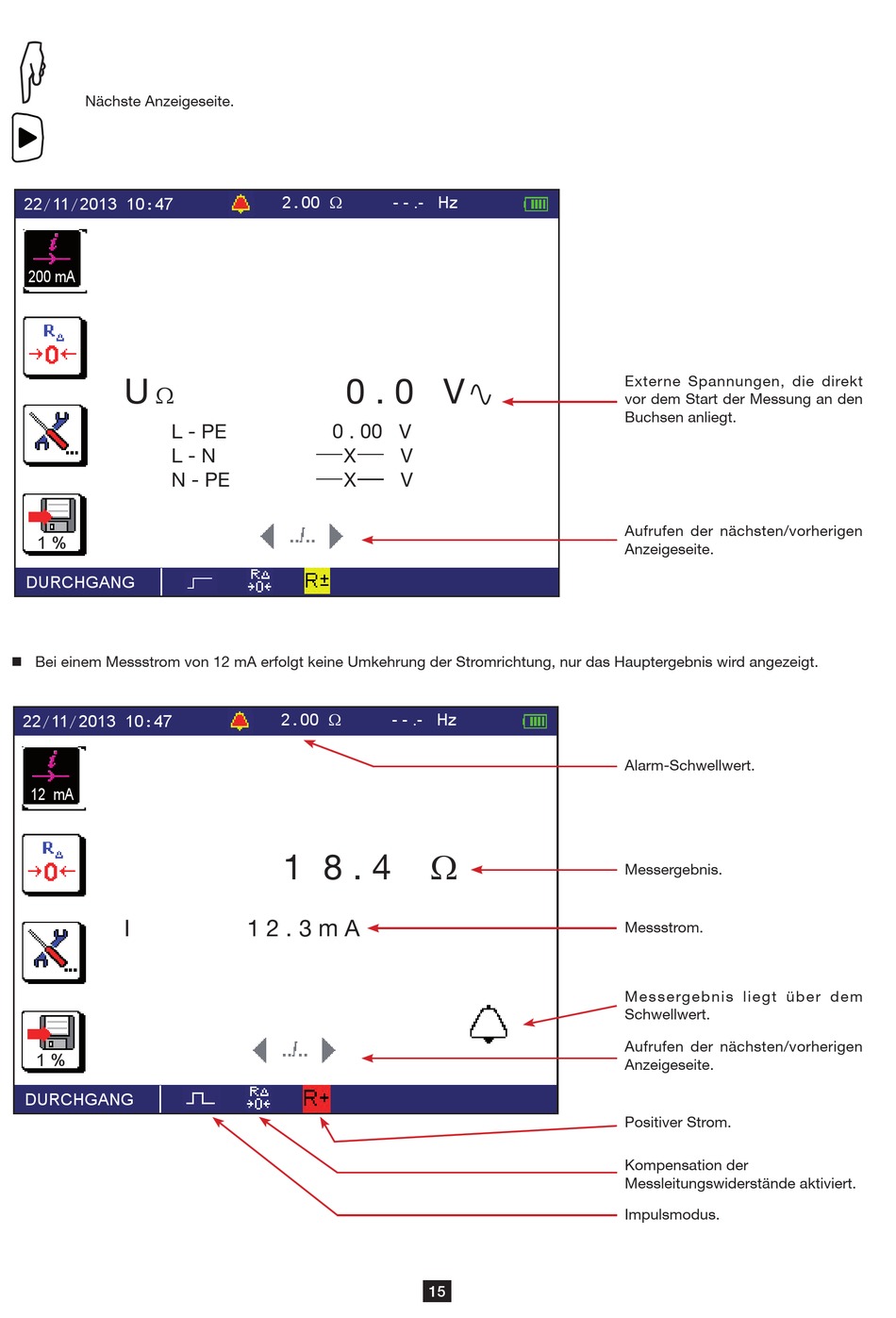

Chauvin Arnoux C.A 6117 Bedienungsanleitung Seite 15


Nächste Anzeigeseite.
22/11/2013 10:47
200 mA
U
Ω
L - PE
L - N
N - PE
1 %
DURCHGANG
„ Bei einem Messstrom von 12 mA erfolgt keine Umkehrung der Stromrichtung, nur das Hauptergebnis wird angezeigt.
22/11/2013 10:47
12 mA
I
1 %
DURCHGANG
2.00 Ω - - .- Hz
0 . 0 V
0 . 00 V
X V
X V
2.00 Ω - - .- Hz
1 8 . 4
1 2 . 3 m A
Ω
15
Externe Spannungen, die direkt
vor dem Start der Messung an den
Buchsen anliegt.
Aufrufen der nächsten/vorherigen
Anzeigeseite.
Alarm-Schwellwert.
Messergebnis.
Messstrom.
Messergebnis liegt über dem
Schwellwert.
Aufrufen der nächsten/vorherigen
Anzeigeseite.
Positiver Strom.
Kompensation der
Messleitungswiderstände aktiviert.
Impulsmodus.
