C.A 6472
Erdungs- und ErdwidErstAndsmEssEr
Bedienungsanleitung
d E u t s C H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chauvin Arnoux C.A 6472

Inhaltszusammenfassung für Chauvin Arnoux C.A 6472

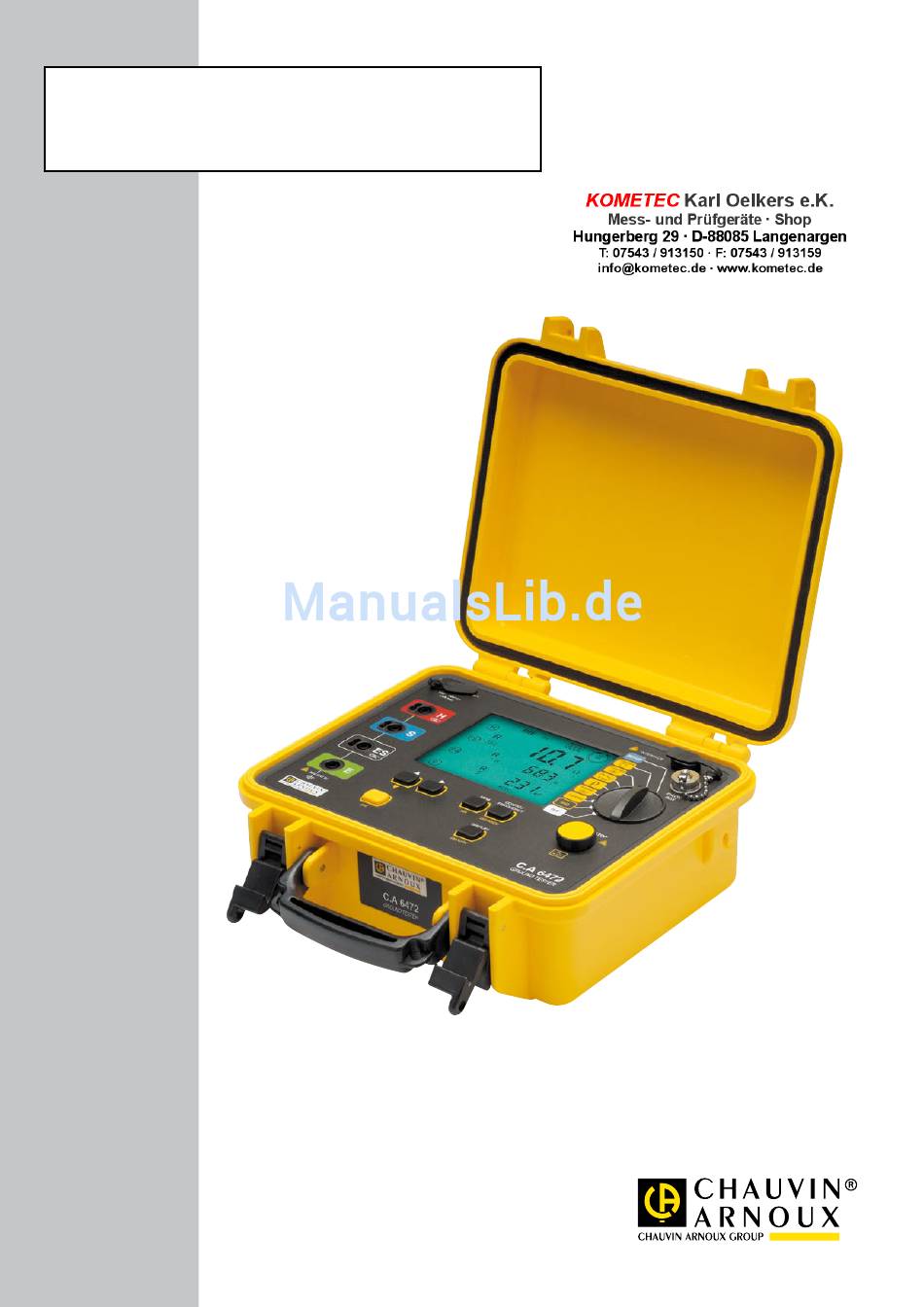

  • Seite 1 C.A 6472 Erdungs- und ErdwidErstAndsmEssEr Bedienungsanleitung d E u t s C H...

  • Seite 2: Sicherheitshinweise

    Die Messkategorie I bezieht sich auf Messungen an Kreisen, die nicht direkt mit dem Stromnetz verbunden sind.  Sie haben einen Erdungs- und Erdwiderstandsmesser C.A 6472 erworben, wir danken Ihnen für Ihr Vertrauen. Damit die optimale Nutzung des Geräts gewährleistet ist: Lesen sie aufmerksam diese Bedienungsanleitung, ...

  • Seite 3: Inhaltsverzeichnis

    inHALtsVErZEiCHnis 1. ErstE inBEtriEBnAHmE ..............................4 1.1. Auspacken ..................................4 1.. Geräteetikett ................................. 4 1.. Akkuladung ..................................5 2. gErätEVorstELLung ................................. 6 .1. Zweck und Einsatzgrenzen des Geräts ........................7 .. Tastatur ..................................7 .. Anzeige ..................................8 .4. Grundlagen ..................................9 3.

  • Seite 4: Erste Inbetriebnahme

    1. ErstE inBEtriEBnAHmE 1.1. AusPACkEn Ohmmètre de terre   F R A N Ç A I S Mémento   HX0056-Z     Netz- und Akku-Ladegerät mit 2-poligem Netzkabel zum Aufladen des Akkus. Software zum Datenexport mit optischem USB-Kabel. 5 Bedienungsanleitungen auf CD-ROM (1 pro Sprache).

  • Seite 5: Akkuladung

    1.3. AkkuLAdung ± > 110 Vac < 240 Vac Ω 50 / 60 Hz ALARM Ω Ω AUTO Ladedauer: 3h30 Vor der ersten Verwendung muss der Akku vollständig aufgeladen werden. Ladevorgang bei 0 bis 40°C. Nach längerer Nichtbenutzung des Geräts kann sich der Akku vollständig entladen. In diesem Fall dauert das Aufladen mehrere Stunden.

  • Seite 6: Gerätevorstellung

    2. gErätEVorstELLung...

  • Seite 7: Zweck Und Einsatzgrenzen Des Geräts

    2.1. ZwECk und EinsAtZgrEnZEn dEs gEräts Der Erdungsprüfer C.A 6472 ist ein tragbares Messgerät für Messung von Erdungswiderständen bzw. spezifischen Erdwiderständen. Mit der Pylon Box C.A 6474 können auch Hochspannungsmasten geprüft werden. Baustellentaugliches Gehäuse, Versorgung mit wiederaufladbarem Akku (eingebautes Ladegerät).

  • Seite 8: Anzeige

    2.3. AnZEigE S x 10 / 10 ρ EARTH COUPLING 1 2 3 4 OK ± > < Ω Ω ALARM OBJ. TEST > < DC AC kΩft NOISE DISTANCEFREQUENCY SMOOTH > < REMOTE kΩft MEMMR CONFIG MANUALAUTO SWEEP Abb. 1 Symbol für WARNUNG.

  • Seite 9: Grundlagen

    Anzeige, dass das Gerät über einen Computer ferngesteuert wird (REMOTE). Messwertglättung SMOOTH ist aktiv. Anzeige, dass an Buchse ES eine Stromzange anzuschließen ist (blinkt) oder bereits angeschlossen ist (dauernd). Anzeige der jeweiligen Messgröße (R, U, I). Kreis mit umlaufenden Pfeilen solange eine Messung läuft. Anzeige, dass ALARM-Funktion aktiv ist.

  • Seite 10: Automatik-Modus

    3. AutomAtik-modus 3.1. mEssung dEs widErstAndEs 3.1.1. 2-LEitEr-mEssVErFAHrEn Schließen Sie den Widerstand zwischen Stellen Sie den Schalter auf die den Buchsen H und E an. Er darf nicht Position mΩ. unter Spannung stehen. ± Ω ALARM Ω mΩ mΩ Ω AUTO M i t S TA R T / S T O P P d e n Messvorgang starten.

  • Seite 11: Alarmfunktion

    3.1.3. ALArm-Funktion Diese Funktion gibt es nur bei der Widerstandsmessung im 2-Leiter-Messverfahren. Standardmäßig wird der Alarm (ALARM blinkt und Summer erklingt einige Sekunden lang) bei R < 2Ω ausgelöst. Im SET-UP Modus kann dieser Wert geändert werden. Stellen Sie den Schalter auf die SET-UP Position.
  • Seite 12 3.1.4. 4-LEitEr-mEssVErFAHrEn Mit diesem Messverfahren erzielt man eine bessere Auflösung (10 Mal besser als im 2-Leiter-Verfahren) für niedrige Widerstände. Eine Kompensation der Messleitungen ist nicht nötig. Zuerst muss das Gerät für das 4-Leiter-Verfahren konfiguriert werden. Drücken der Taste CONFIG  ...

  • Seite 13: Erdungsmessung P

    3.2. ErdungsmEssung 3P Messung des Erdungswiderstands mit 2 Erdspießen bzw. Hilfserder (H) und Sonde (S). Es gibt mehrere Messmethoden, wir empfehlen das so genannte 62%-Verfahren. Drehschalter in Stellung 3 poles Hilfserder H und Sonde S in einer Linie mit dem Erdungsanschluss einstechen. Der (3-polig).
  • Seite 14 3.2.1 so ErZiELEn siE VErLässLiCHE mEsswErtE Verschieben der Hilfserder  Verschieben Sie den Erdspieß S um 10% von d Richtung Erdspieß H und wiederholen Sie den Messvorgang. Verschieben Sie erneut den Erdspieß S um 10% von d, diesmal aber Richtung Erdungsanschluss. 52% d 62% d 72% d...

  • Seite 15: Erdungsmessung 4P

    3.3. ErdungsmEssung 4P 3.3.1. ErdungsmEssungEn oHnE stromZAngE Diese Messart eignet sich vor allem zur Messung sehr geringer Erdungswiderstände. Mit diesem Messverfahren erzielt man eine bessere Auflösung (10 Mal besser als mit der 3P-Messung), außerdem ist kein Messleitungswiderstand zu berücksichtigen. Drehschalter in Stellung Die Erdspieße H und S mit einem Mindestabstand von 30 m einstechen.
  • Seite 16 20 mm geeignet ist. Es dürfen keine anderen Stromzange verwendet werden, denn die beiden angeführten Modelle wurden speziell für den Erdungsmesser C.A 6472 entwickelt. Hilfserder H und S mit einem Mindestabstand von 30 m einstechen, damit sich die um die Drehschalter in Stellung Erder bildenden Potentialtrichter nicht gegenseitig überlappen...
  • Seite 17 Zum Messen der Widerstände der Erdspieße H und S, bzw. bei zu hohen Widerstandswerten (siehe Kapitel 4) starten Sie den Messvorgang mit einem langen druck auf START/STOPP.  Ω > 2s kΩ kΩ START/STOP AUTO...

  • Seite 18: Spezifische Erdwiderstandsmessung R

    3.4. sPEZiFisCHE ErdwidErstAndsmEssung r Für die Messung des spezifischen Erdwiderstands der Erde können Sie zwischen dem Wenner- und dem Schlumberger-Verfahren wählen. Die beiden Verfahren unterscheiden sich lediglich durch die Platzierung der Erdspieße. Standardmäßig ist das Wenner- Verfahren vorgegeben, wenn Sie allerdings mit verschiedenen Distanzen arbeiten wollen, empfiehlt sich das Schlumberger-Verfahren, da sie dabei in einer Linie immer nur zwei anstelle von 3 Erdspieße versetzen müssen.
  • Seite 19 A u s w a h l d e r A u s w a h l d e r Hunderterstelle (Meter). Zehnerstelle. ρ ρ   Ω Ω Ω Ω DISTANCE DISTANCE AUTO AUTO Ä n d e r n d e r Auswahl und Ändern der Meter und Zehnerstelle.

  • Seite 20: Die Abstände D Und A

     Die Messparameter können Sie durch mehrmaliges Betätigen der DISPLAY Taste anzeigen. Das Gerät zeigt folgende Werte an (siehe Glossar Kapitel 13): , d, U , U-Act (U mit Frequenz, U mit Frequenz). S-ES S-ES S-ES DISPLAY  Zum Messen der Widerstände der Erdspieße H, S, ES und E, bzw. bei zu hohen Widerstandswerten (siehe Kapitel 4) starten Sie den Messvorgang mit einem langen Druck auf START/STOPP.
  • Seite 21 ρ  Die Messparameter können Sie durch mehrmaliges Betätigen der DISPLAY Ω Taste anzeigen. Das Gerät zeigt folgende Werte an (siehe Glossar Kapitel 13): Ω , d, A, U , U-Act (U mit Frequenz, U mit Frequenz). S-ES S-ES S-ES DISPLAY AUTO = 2.π.

  • Seite 22: Erdpotenzialmessung V Pot

    3.5. ErdPotEnZiALmEssung V Pot Die Erdpotenzialmessung gleicht der 3-poligen Erdungsmessung, wobei hier nicht der Widerstand, sondern in verschiedenen Abständen d vom Erder E das an der Sonde S vorhandene relative Potential U von Interesse ist. Das relative Potential U SrEL SrEL ist das Verhältnis der Sondenspannung U zur Gesamtspannung U...
  • Seite 23 Auswahl und Ändern der Meter A b s t a n d und Zehntelmeter. programmieren.    dann DISTANCE AUTO Programmieren der Abstände beenden. Programmiervorgang wie für d (mit den   Tasten dann DISTANCE DISTANCE AUTO AUTO CONFIG Mit START/STOPP den Messvorgang starten.

  • Seite 24: Erdungsmessungen Mit  Stromzangen

    Stromzange gemessen. Daraus berechnet das Gerät dann den Schleifenwiderstand R LOOP Verwenden Sie ausschließlich die Stromzangenmodelle C182 oder MN82, da sie speziell für den Erdungsprüfer C.A 6472 ent- wickelt wurden. Schließen Sie eine Stromzange an die Buchse H und umschließen Sie mit der Stromzange Drehschalter in Stellung 2 die Erdung.

  • Seite 25: Fehlermeldungen

    4. FEHLErmELdungEn 4.1. widErstAnd dEr ErsPiEßE Zu HoCH Dieser Fehler kann bei 3- und 4-poliger Erdungsmessung auftreten, sowie bei spezifischer Erdwiderstandsmessung und Erdpotenzialmessung.  Diese Meldung erscheint dann, wenn der Messvorgang mit einem kurzen Druck auf START/STOPP gestartet wurde, die Widerstand der Erdspieße aber zu ist.
  • Seite 26 Beim Einschalten erscheinen diese Symbole in folgenden Fällen: Die Widerstandswerte R und/oder R sind zu hoch.  Der Messstrom I oder I ist zu gering.  Die Messung ist zu unstabil.  Unter diesen Bedingungen können die Messwerte fehlerhaft sein. In diesen Fällen warnt das Gerät den Benutzer mit folgenden Symbolen in der Anzeige: Frequenz Funktionen...

  • Seite 27: Messen Im Manual-Modus

    5. mEssEn im mAnuAL-modus Im MANUAL-Modus haben Sie die Möglichkeit, die Parameter der Messmodi (siehe Automatik-Modus Kapitel 3) einzustellen. Zugriff auf den Manual-Modus: Drücken der Taste CONFIG. Es erscheint die CONFIG-Anzeige auf dem Bildschirm und die Modus- Anzeige AUTO blinkt. Mit Taste können Sie nun auf MANUAL (MANUAL wird angezeigt) bzw.

  • Seite 28: Polarität Der Ausgangsspannung

    5.3. mAnuELLE EinstELLungEn Für widErstAndmEssungEn Durch Druck auf CONFIG sind im MANUAL-Modus nacheinander folgende Parameter mit Taste umschaltbar: Buchsensymbole H und E blinken (2-Leiter-Messverfahren)  H S ES E blinken (4-Leiter-Messverfahren)  POS on H und DC+ blinken  nEG on H und DC- blinken (Umkehr der Polarität an Buchse H) ...

  • Seite 29: Manuelle Einstellungen Für 4-Polige Erdungsmessungen

    Nachdem Sie durch Druck auf CONFIG und mit Taste von EARTH auf EARTH COUPLING umgeschaltet haben, gehen Sie wie folgt vor: Um den Einfluss der Leitungswiderstände zu berücksichtigen, kann eine Kompensationsmessung (2nd + START) vor der  eigentlichen Kopplungsmessung ausgeführt werden (siehe Kapitel 3.1.2). Stellen Sie den Drehschalter auf „3 poles“.

  • Seite 30: Manuelle Einstellungen Für Spezifische Erdwiderstandsmessungen

    5.6. mAnuELLE EinstELLungEn Für sPEZiFisCHE ErdwidErstAndsmEssungEn Durch Druck auf CONFIG sind im MANUAL-Modus nacheinander folgende Parameter mit Taste umschaltbar: blinkt (Wenner-Verfahren)  Umschaltung auf r (Schlumberger-Verfahren)  128 Hz blinkt  Umschaltung der Prüffrequenz  Prüfspannung blinkt  Umschaltung der Prüffrequenz ...

  • Seite 31: Messungen Mit Der Pylon Box

    6. mEssungEn mit dEr PyLon Box 6.1. VorstELLung dEr PyLon Box C.A 6474 und dEr FLExiBLEn stromwAndLEr AmPFLEX 6.1.1. PyLon Box C.A 6474...
  • Seite 32 Zu Beginn markieren Sie jeden flexiblen Stromwandler den mitgelieferten Kennzeichnungsringen (braun, rot, orange und gelb).  Schließen Sie die Kalibrierschleife zwischen den Buchsen H und E des C.A 6472 an (siehe Lieferumfang der Bedienungsanleitung C.A 6474). Verbinden Sie C.A 6472 und C.A 6474 mit dem Verbindungskabel. ...

  • Seite 33: Vorbereitung

    6.2. mEssung im Auto-modus 6.2.1. VorBErEitung Die Pylon Box C.A 6474 darf nur mit dem Erdungsprüfer C.A 6472 verwendet werden. Die beiden Geräte werden mit einer speziellen Leitung verbunden. Die Pylon Box hat keinen eigenen Ein- oder Ausschalter, sondern wird ausschließlich über das Verbindungskabel zum Erdungsprüfer C.A 6472 mit Strom versorgt.
  • Seite 34 S x 1 / 10 Ω dann Ω Ω AUTO Schließen Sie nun die erforderliche Anzahl AmpFLEX-Stromwandler an die Buchsen 1, 2, 3 und/oder 4 der Pylon Box an. Für größtmögliche Messempfindlichkeit sollten möglichst viele Windungen (bis zu 4) um die geprüfte Struktur gelegt werden. Sie können die AmpFLEX-Stromwandler in beliebiger Richtung um den zu messenden Leiter legen, aber alle AmpFLEX- Stromwandler müssen dieselbe Richtung aufweisen (die Pfeile für die Anschlusskabel müssen in dieselbe Richtung zeigen) und alle AmpFLEX-Stromwandler müssen dieselbe Anzahl Windungen haben.

  • Seite 35: Durchführung Einer Messung

    AmpFLEX-Stromwandler müssen dieselbe Richtung aufweisen und alle AmpFLEX-Stromwandler müssen dieselbe Anzahl Windungen haben. Erdseil Hochspannung- sleitung C.A 6472 4 a n g e s c h l o s s e n e AmpFLEX-Stromwandler mit derselben Richtung C.A 6474 Stellen Sie die 3 Schalter der Pylon Box gemäß den jeweiligen Anschlüsse ein.

  • Seite 36: Andere Messungen

     Die Messparameter können Sie durch mehrmaliges Betätigen der DISPLAY Taste anzeigen. Das Gerät zeigt folgende Werte an (siehe Glossar Kap. 13): mit Frequenz, I , R-Act (R ), U-Act (U mit Frequenz, U mit Frequenz), I-Act (I mit Frequenz). S-ES PASS S-ES...

  • Seite 37: Manual- Und Sweep-Modus

    Zusätzlich zu den in Kap. 4 bereits angeführten Meldungen können beim Messen mit der Pylon box folgende Fehler auftreten. Der Schalter am C.A 6472 ist auf Messart AmpFLEX gestellt und es ist keine Pylon Box C.A 6474 angeschlossen. Führen Sie den entsprechenden Anschluss mit der speziellen Leitung durch.
  • Seite 38 von 10 Ω für jeden Eine SWEEP-Messung einer solchen Anordnung mit 10 Masten unter Annahme eines Erdungswiderstands R Mast Mast und einer Induktivität L von 550 µH für die Erdseil-Verbindungen würde die folgenden Ergebnisse liefern: mastimpedanz Z (ohm) F (Hz) 1000 2000 3000...

  • Seite 39: Speicherfunktion

    7. sPEiCHErFunktion Im Gerät sind insgesamt 512 Speicherplätze vorhanden. Jeder Speicherplatz ist durch eine OBJekt-Nr. von 01 bis 99 und eine TEST-Nr. von 01 bis 99 gekennzeichnet. Bei 3-poligen und 4-poligen Erdungsmessungen sowie bei Messungen mit der Pylon Box werden im SWEEP-Modus an einem Speicherplatz mehrere Messergebnisse mit ihrem Frequenzwert als drittem Adressierungsmerkmal gespeichert.

  • Seite 40: Gespeicherte Messergebnisse Abrufen

    Haben Sie den SWEEP-Modus angewählt, aktiviert das Gerät automatisch die Speicherfunktion (MEM). Vor der Messung schlägt es einen Speicherplatz vor, den Sie annehmen oder auch ändern können. Alle Ergebnisse werden bis Abschluss der Messung an diesem Speicherplatz abgelegt. EARTH OBJ. TEST CONFIG SWEEP...

  • Seite 41: Speicher Löschen

    7.3. sPEiCHEr LösCHEn Für das Löschen des Gerätespeichers gibt es zwei Möglichkeiten: 7.3.1. LösCHEn dEs sPEiCHErs Mit der MEM-Taste zeigen Sie die Anzahl der Stellen Sie den Schalter auf freien Speicherplätze an. die SET-UP Position. SET-UP SET-UP  Drücken Sie die Taste MEM noch ein Mal.
  • Seite 42 Mit den Tasten können Sie den Speicherplatz wählen, den Sie löschen möchten. Den gewählten Speicherwert löschen. Betätigen Sie die MEM Taste. Bei Speicherwerten mit einem dritten Adressierungsmerkmal wird nur der angezeigt Wert gelöscht.  (langer Druck)   OBJ. TEST >...

  • Seite 43: Setup-Einstellungen

    8. sEtuP-EinstELLungEn Stellen Sie den Schalter auf die SET-UP Position. Folgende Meldung fordert Sie auf, eine Taste zu betätigen: SET-UP SET-UP 8.1. drüCkEn dEr tAstE ConFig Die Taste CONFIG dient zum Einstellen von Datum, Uhrzeit und Baud-Rate, sowie zum Zurücksetzen auf die Standard-Einstellungen ab Werk (Datum, Uhrzeit und gespeicherte Messergebnisse werden allerdings beibehalten).

  • Seite 44: Drücken Der Taste Display

    8.2. drüCkEn dEr tAstE disPLAy Mit der Taste können Sie den blinkenden Parameter ändern, und mit der Taste den gewünschten Parameter anwählen. Der Alarm dient bei der 2-Leiter-Messart. Der Abstand kann in Metern Sie können den Alarm (On) oder (OFF) stellen. Sie (m) oder in feet (ft) ausgedrückt können die Richtung (hoch >) oder (tief <) und den werden.

  • Seite 45: Kontrolle Der Anzeige

    Instrumenten-Nr. des Geräts (InSt). Wenn Sie die Taste DISPLAY gedrückt halten und den 8.6. kontroLLE dEr AnZEigE Funktionswahlschalter auf SETUP schalten, … erscheinen alle Anzeigesegmente des Geräts solan- ge, bis Sie die SET-UP Position verlassen oder eine SET-UP SET-UP S x 10 / 10 ρ...

  • Seite 46: Fehlermeldungen

    Taste drücken. 9. FEHLErmELdungEn Beim Einschalten führt der Erdungsprüfer C.A 6472 automatisch eine Selbstdiagnose durch. Wenn während dieser Selbstdiagnose oder während einer Messung ein Fehler auftritt, erscheint eine Fehlermeldung in der Form Err XX in der Anzeige. Es gibt 3 Fehlerkategorien:...

  • Seite 47: Anschluss An Einen Pc, Auswertesoftware

    10. AnsCHLuss An EinEn PC, AuswErtEsoFtwArE Genauere Informationen zum Anschluss an einen PC, zur Fernsteuerung des Erdungsprüfers über einen PC, zum Auslesen der Speicherinhalte des Geräts und zur Veränderung bestimmter Speicherinhalte (z.B. der SWEEP-Frequenzen) finden Sie in der Dokumentation zur DataView-Software für Erdungsprüfer.

  • Seite 48: Spezifikationen Und Technische Daten

    11. sPEZiFikAtionEn und tECHnisCHE dAtEn 11.1. rEFErEnZBEdingungEn Einflussgröße referenzwerte Temperatur 20 ± 3 °C Relative Feuchte 45 bis 55 % r.F. Spannungsversorgung 9 bis 11,2 V Frequenzbereich des Eingangssignals 0 bis 440 Hz Kapazität parallel zum Eingangswiderstand 0 µF Elektrische Feldstärke <...
  • Seite 49 ± (7% + 2 D) (1): Der Erdungsprüfer C.A 6472 kann nicht unterscheiden, ob welche Stromzange angeschlossen ist. Bei einer Stromzange MN82 mit Stromstärken > 10 A und Frequenzen < 100 Hz erscheint daher keine Warnanzeige im Gerät. Der Benutzer muss selbst auf die Einhaltung der Betriebsgrenzen für die Stromzange MN82 achten.
  • Seite 50 gebrauchsfehler  Strom (A ∗ Wind.) 16 - 49 Hz 50 - 99 Hz 100 - 400 Hz - 0,399 ± (20% + D) ± (5% + D) ± (3% + D) 0,4 - 39,9 ± (10% + 2 D) ±...
  • Seite 51 11.2.5. AC-ErdungswidErstAndsmEssungEn Messverfahren: Spannungs-/Strom-Messung (Norm IEC 61557 Teil 5). Leerlaufspannung: 16 oder 32 Vrms Rechteckspannung (bei Strömen > 240 mA wird die Ausgangsspannung auf 10 Vrms verringert) Prüffrequenz: wählbar von 41 bis 5078 Hz (siehe Kap. 5.1) Kurzschlussstrom: >200 mAac Rauschunterdrückung: >80 dB bei Frequenzen, die um 20% oder mehr von der Prüffrequenz abweichen Max.
  • Seite 52 Betriebsbedingungen: R < 3 x R = 32 V Gebrauchsfehler für R Werte für R und R Frequenz [Hz] 41 - 513 ± (3% + 2 D) ≥ 0 Ω, Rs ≤ 3 kΩ ) / R 537 - 5078 ±...

  • Seite 53: Erdpotentialmessung V Pot

    128 Hz. 11.2.7. ErdPotEntiALmEssung V Pot Messverfahren: Spannungs- / Strommessung Leerlaufspannung: 16 oder 32 Vrms Rechteckspannung Prüffrequenz: wählbar von 41 bis 5078 Hz (siehe Kap. 5.1) Kurzschlussstrom: > 200 mAac Rauschunterdrückung: > 80 dB bei Frequenzen, die um 20% oder mehr von der Prüffrequenz abweichen Max.

  • Seite 54: Stromversorgung

    Den Ladezustand des Geräts am Vortag der geplanten Nutzung prüfen. Erscheint auf dem Akku-Symbol nur noch ein oder gar kein Balken, sollte das Gerät über Nacht aufgeladen werden (siehe Kap. 1.3). Mit einem speziellen Ladegerät lässt sich der Erdungsprüfer C.A 6472 auch über eine Kfz-Steckdose mit 12 VDC nachladen.

  • Seite 55: Umgebungsbedingungen

    In diesem Fall befindet sich die „Masse“ der 12 Vdc des Fahrzeugs auf dem Potential der Anschlussbuchsen E und ES des Erdungsprüfers. Aus Sicherheitsgründen sollten Sie das Gerät nicht benutzen oder anschließen, wenn zu vermuten ist, dass an E oder ES Spannungen von mehr als 32 V auftreten können. Um den Akku bestmöglich zu nutzen und seine Lebensdauer zu verlängern sollten Sie: Ausschließlich das mitgelieferte Ladegerät für den Akku benutzen;...

  • Seite 56: Elektromagnetische Verträglichkeit

    11.7. ELEktromAgnEtisCHE VErträgLiCHkEit Das Gerät erfüllt die EMV- und Niederspannungsrichtlinie für die CE-Kennzeichnung sowie die Produktnorm IEC 61326-1 (Ausg. 97) + A1 (Ausg. 98). Störfestigkeit für Industriebereich  Störaussendung für Wohnbereich ...

  • Seite 57: Grundbegriffe

    12. grundBEgriFFE Nachfolgend werden einige der wichtigsten Begriffe im Zusammenhang mit Erdungsmessungen erklärt: Erdleitung Ist die Leitung, die die zu erdende Einrichtung mit dem Erder verbindet. Erder (E) Ist ein in der Erde verlegter Leiter, der in leitendem Kontakt mit der Erde steht. Erdungsmessung Die Erdungsmessung kann je nach Gegebenheit einen einzelnen Erder oder ein ganzes Erdungssystem betreffen.

  • Seite 58: Glossar

    13. gLossAr In diesem Glossar werden die Begriffe und Abkürzungen aufgelistet, die für dieses Gerät und auf der Digitalanzeige verwendet werden. 3 Poles : Messung des Erdungswiderstands mit 2 Erdspießen (3P). 4 Poles : Messung kleiner Erdungswiderstände, 4 Leiter, mit 2 Erdspießen (4P). AmpFLEX : Selektive Erdungsmessung mit dem Zubehör C.A 6474 und den flexiblen Stromwandlern AmpFLEX.
  • Seite 59 : Vom Benutzer gewählte Frequenz (für das englische Wort „User“). : Spannung an Buchse S (bezüglich E), Relativwert (rEL) ohne Einheit. srEL V pot. : Messung des Erdpotenzials. : Messung des spezifischen Erdwiderstands der Erde nach dem Schlumberger-Verfahren. : Messung des spezifischen Erdwiderstands der Erde nach dem Wenner-Verfahren. (1): Beim Speichern und späteren Ablesen wird Act zu in (für das englische Wort „Input“), um zwischen aktuellen und gespeicherten Werten unterscheiden zu können.

  • Seite 60: Wartung

    14. wArtung Bei der wartung des gerätes dürfen nur die angegebenen Ersatzteile verwendet werden. der Hersteller kann nicht für unfälle oder schäden haftbar gemacht werden, die auf eine außerhalb des kundendienstes des Herstellers oder von nicht zugelassenen reparaturwerkstätten durchgeführte reparatur des gerätes zurückzuführen sind. 14.1.

  • Seite 61: Akku Ersetzen

    5. Den Akku etwas anheben (nicht an den Drähten ziehen!) und die beiden Schrauben am Boden des Akkufachs lösen. Akku anschließend wieder hineinlegen. 6. Den Geräteboden vorsichtig anheben und entfernen, ohne an den Akkudrähten zu ziehen. Den Akku festhalten, damit er nicht herausfällt.

  • Seite 62: Messtechnische Überprüfung

    Es wird mindestens eine einmal jährlich durchgeführte Überprüfung dieses Gerätes empfohlen. Für Überprüfung und Kalibrierung wenden Sie sich bitte an unsere zugelassenen Messlabors (Auskunft und Adressen auf Anfrage), bzw. an die Chauvin Arnoux Niederlassung oder den Händler in Ihrem Land.

  • Seite 63: Garantie, Service

    15. gArAntiE, sErViCE Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist Garantiezeit zwölf monate ab Bereitstellungsdatum des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). Die Garantie verfällt bei: unsachgemäße Benutzung des Gerätes oder Verwendung mit inkompatiblen anderen Geräten; ...

  • Seite 64: Bestellangaben, Lieferumfang

    1 Kalibrierschleife,  5 vereinfachte Bedienungsanleitungen und 5 Geräteetiketten (je 1 pro Sprache),  stromzange C182 (Ø 52 mm) für C.A 6472 ......................P01.1203.33 Lieferumfang: 1 Anschlusskabel für Buchse ES, 2 m lang.  stromzange mn82 (Ø 20mm) pour C.A 6472 ......................P01.1204.52 Lieferumfang: 1 Anschlusskabel für Buchse ES, 2 m lang.

  • Seite 65: Ersatzteile

    AC/DC-Netzteil - 18 V/1,5 A + Netzanschlusskabel 2-polig. wiederaufladbarer Akku: 9,6V Akku nimh 3,5Ah, ....................P01.2960.21 Verbindungskabel C.A 6472 - C.A 6474 ........................P01.2952.71 kabel BnC/BnC 15m ............................... P01.2952.72 Flexible stromwandler AmpFLEx 5 m lang für C.A 6474 ..................P01.1205.50 Lieferung mit 12 Kennzeichnungsringen für AmpFLEX-Stromwandler...
