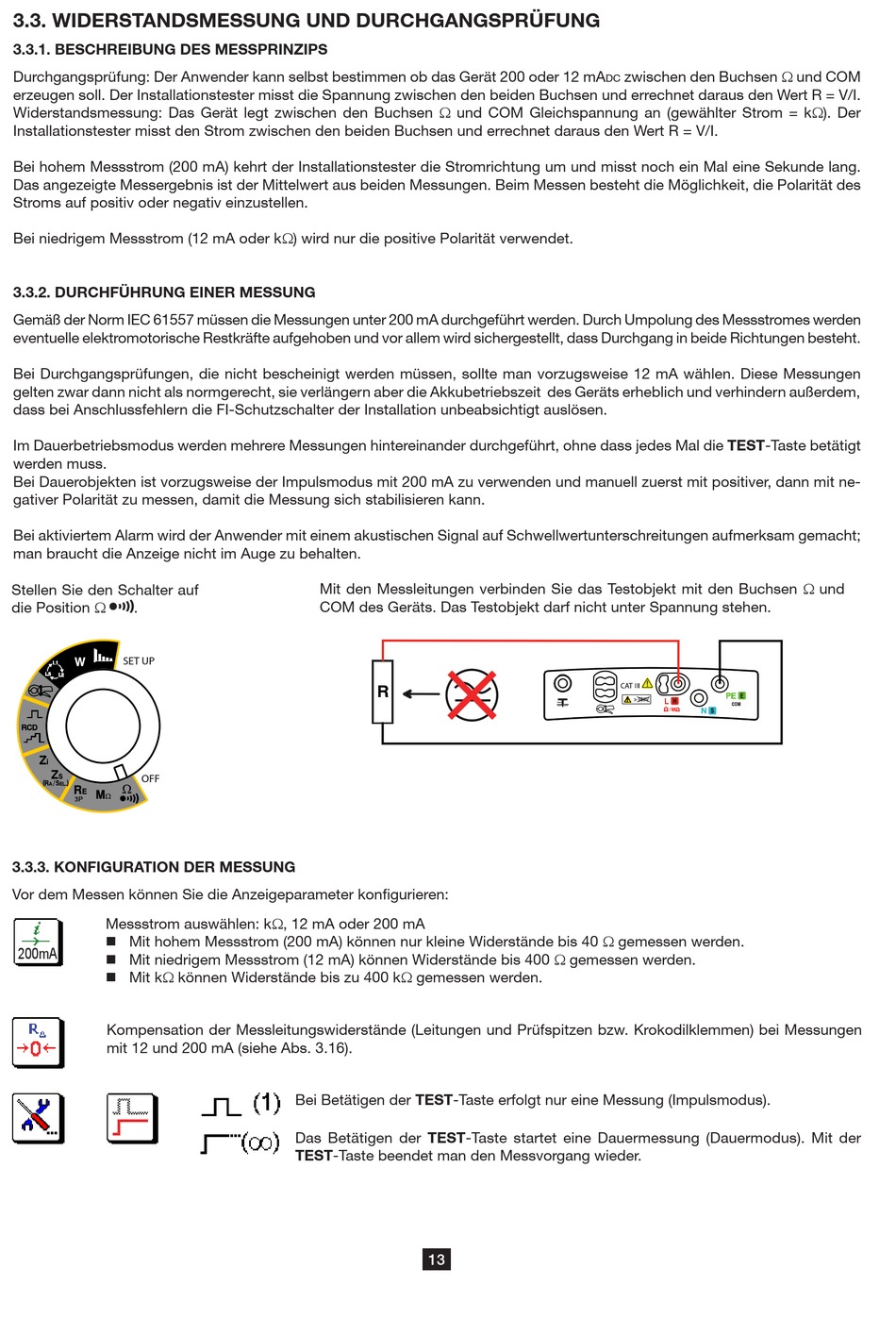

3.3. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG
3.3.1. BESCHREIBUNG DES MESSPRINZIPS
Durchgangsprüfung: Der Anwender kann selbst bestimmen ob das Gerät 200 oder 12 mA
erzeugen soll. Der Installationstester misst die Spannung zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I.
Widerstandsmessung: Das Gerät legt zwischen den Buchsen Ω und COM Gleichspannung an (gewählter Strom = kΩ). Der
Installationstester misst den Strom zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I.
Bei hohem Messstrom (200 mA) kehrt der Installationstester die Stromrichtung um und misst noch ein Mal eine Sekunde lang.
Das angezeigte Messergebnis ist der Mittelwert aus beiden Messungen. Beim Messen besteht die Möglichkeit, die Polarität des
Stroms auf positiv oder negativ einzustellen.
Bei niedrigem Messstrom (12 mA oder kΩ) wird nur die positive Polarität verwendet.
3.3.2. DURCHFÜHRUNG EINER MESSUNG
Gemäß der Norm IEC 61557 müssen die Messungen unter 200 mA durchgeführt werden. Durch Umpolung des Messstromes werden
eventuelle elektromotorische Restkräfte aufgehoben und vor allem wird sichergestellt, dass Durchgang in beide Richtungen besteht.
Bei Durchgangsprüfungen, die nicht bescheinigt werden müssen, sollte man vorzugsweise 12 mA wählen. Diese Messungen
gelten zwar dann nicht als normgerecht, sie verlängern aber die Akkubetriebszeit des Geräts erheblich und verhindern außerdem,
dass bei Anschlussfehlern die FI-Schutzschalter der Installation unbeabsichtigt auslösen.
Im Dauerbetriebsmodus werden mehrere Messungen hintereinander durchgeführt, ohne dass jedes Mal die TEST-Taste betätigt
werden muss.
Bei Dauerobjekten ist vorzugsweise der Impulsmodus mit 200 mA zu verwenden und manuell zuerst mit positiver, dann mit ne-
gativer Polarität zu messen, damit die Messung sich stabilisieren kann.
Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertunterschreitungen aufmerksam gemacht;
man braucht die Anzeige nicht im Auge zu behalten.
Stellen Sie den Schalter auf
die Position Ω
.
SET UP
OFF

3.3.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konfigurieren:
Messstrom auswählen: kΩ, 12 mA oder 200 mA
„ Mit hohem Messstrom (200 mA) können nur kleine Widerstände bis 40 Ω gemessen werden.
200mA
„ Mit niedrigem Messstrom (12 mA) können Widerstände bis 400 Ω gemessen werden.
„ Mit kΩ können Widerstände bis zu 400 kΩ gemessen werden.
Kompensation der Messleitungswiderstände (Leitungen und Prüfspitzen bzw. Krokodilklemmen) bei Messungen
mit 12 und 200 mA (siehe Abs. 3.16).
Mit den Messleitungen verbinden Sie das Testobjekt mit den Buchsen Ω und
COM des Geräts. Das Testobjekt darf nicht unter Spannung stehen.
R
Bei Betätigen der TEST-Taste erfolgt nur eine Messung (Impulsmodus).
Das Betätigen der TEST-Taste startet eine Dauermessung (Dauermodus). Mit der
TEST-Taste beendet man den Messvorgang wieder.
13
zwischen den Buchsen Ω und COM
dc
/
