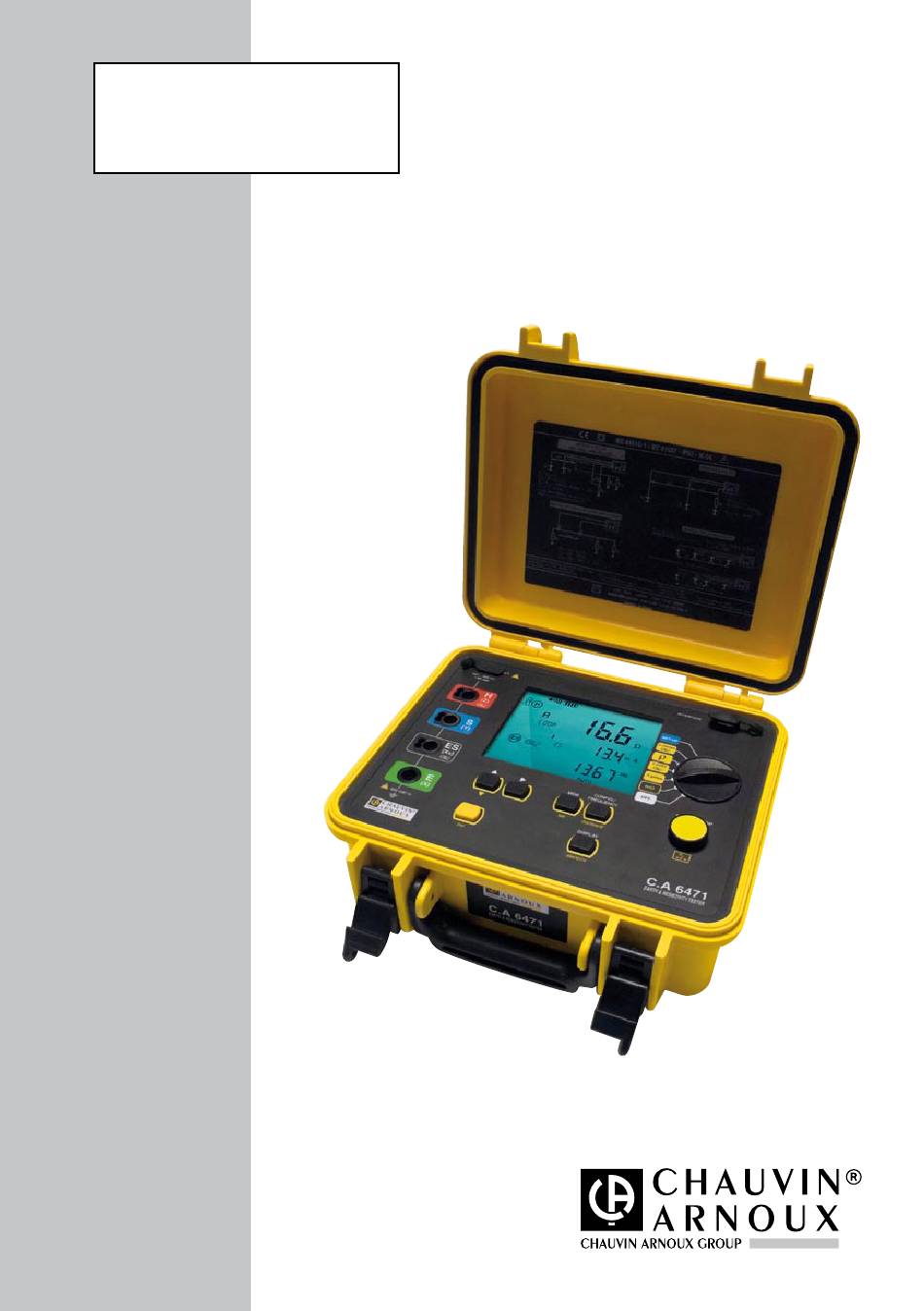

- Seite 1 C.A 6471 E r d u n g s - u n d Erdwiderstandsmesser Kurzanleitung D E U T S C H...
-
Seite 2: Einführung
Die Messkategorie I bezieht sich auf Messungen an Kreisen, die nicht direkt mit dem Stromnetz verbunden sind. Sie haben einen Erdungs- und Erdwiderstandsmesser C.A 6471 erworben, wir danken Ihnen für Ihr Vertrauen. Damit die optimale Nutzung des Geräts gewährleistet ist: Lesen Sie aufmerksam die Betriebsanleitung, ... -
Seite 3: Beschreibung Des Geräts
1. gEräTEETiKETT Kleben Sie eines der 5 mitgelieferten Geräteetiketten in der gewünschten Sprache auf die Innenseite des Gerätedeckels. 2. BESCHrEiBUng DES gEräTS Das Gerät dient zur Überprüfung und Messung der verschiedenen elektrischen Parameter von Er- dungsanlagen. Als akkubetriebenes Gerät mit einer internen Stromversorgung von 8 x 1, V und einer umschaltbaren maximalen Ausgangsspannung von 16 V bzw. -
Seite 4: Sicherheitshinweise
Erder nicht identisch ist. Der Benutzer muss in diesem Fall entscheiden, ob er die Messungen trotzdem vornehmen will oder lieber auf günstigere Bedingungen wartet. Mit einem speziellen Ladegerät lässt sich der Erdungsprüfer C.A 6471 auch über eine Kfz-Steckdose mit 1 Vdc nachladen. In diesem Fall befindet sich die "Masse" der 1 V-Steckdose des Fahrzeugs auf dem Potential der Anschlussbuchsen E und ES des Geräts. -
Seite 5: Automatikmodus
der Akku nur durch ein baugleiches Modell ersetzt werden, wie in der Betriebsanleitung angegeben. Nachdem der Akku ersetzt worden ist, sind die folgenden Sicherheitsregeln zu beachten: Es darf kein Kurzschluss zwischen Plus- und Minus-Pol verursacht werden. Der Akku und seine Zellen dürfen nicht demontiert werden. ... - Seite 6 Aktivierung / Deaktivierung der Zweitfunktion der Tasten. Das Symbol 2nd wird am Bildschirm angezeigt. Einstellung der Messparameter vor der Messung: AUTO – Messung Leiter / 4 Leiter mΩ MANU – Messung Leiter / 4 Leiter – Richtung des Messstroms AUTO –...
-
Seite 7: Betriebsmodi
BETriEBSMoDi Das Gerät verfügt über Messbetriebsarten, die je nach der gewählten Messfunktion zur Verfügung stehen: Modus AUTo : Die Messung wird durch Drücken der Taste START/STOP gestartet, die Auswahl der Messfrequenz erfolgt automatisch. Die Messung wird angehalten, sobald die Messer- gebnisse am Bildschirm zur Verfügung stehen. -
Seite 8: Symbole Der Betriebsgrenzen
SyMBoLE DEr BETriEBSgrEnZEn Beim Einschalten erscheinen diese Symbole in folgenden Fällen: Die Werte R und/oder R sind zu hoch Der Messstrom I oder I ist zu schwach Die Messung ist zu instabil Diese Messbedingungen, die zu unsicheren Ergebnissen führen können, werden dem Bediener über die Geräteanzeige wie folgt gemeldet: funktionen grenzwert... -
Seite 9: Liste Der Fehlercodes
LiSTE DEr fEHLErCoDES Beim Einschalten führt der Erdungsprüfer C.A 6471 automatisch eine Selbstdiagnose durch. Wenn während dieser Selbstdiagnose oder während einer Messung ein Fehler auftritt, erscheint eine Fehler- meldung in der Form Err XX in der Anzeige. Die Fehler werden in Kategorien eingeteilt:... - Seite 10 gLoSSAr In diesem Glossar werden die Begriffe und Abkürzungen aufgelistet, die für dieses Gerät und auf der Digitalanzeige verwendet werden. 3 poles : Messung des Erdungswiderstands mit Erdspießen (P). 4 poles : Messung kleiner Erdungswiderstände, 4 Leiter, mit Erdspießen (4P). : Kopplungsfaktor Erde R mit Erde R : Kopplungsfaktor Erde R...
- Seite 11 : Widerstand des an Buchse S angeschlossenen Hilfserders. : Selektiver Widerstand der Erde (Strommessung mit Stromzange). : Widerstand zwischen Hilfserdern S und ES (für spezifischen Erdwiderstand). S-ES : Kompensierter Widerstand der Messleitungen. ∆0 : Buchse S (Potenzial zur Berechnung des Erdungswiderstands). U-Act : aktuell fließende Fremdspannung an den Gerätebuchsen.
