In einem Stromverteiler können also mehrere Isolationsmessungen durchgeführt werden. Danach können Sie im selben Verteiler
zu einer anderen Messung, zum Beispiel der Schleifenimpedanz, übergehen.
25/11/2013 10:47
SCHLEIFE
SCHLEIFE L - PE
SCHLEIFE L1 - PE
SCHLEIFE L2 - PE
SCHLEIFE L3 - PE
SCHLEIFE Zs

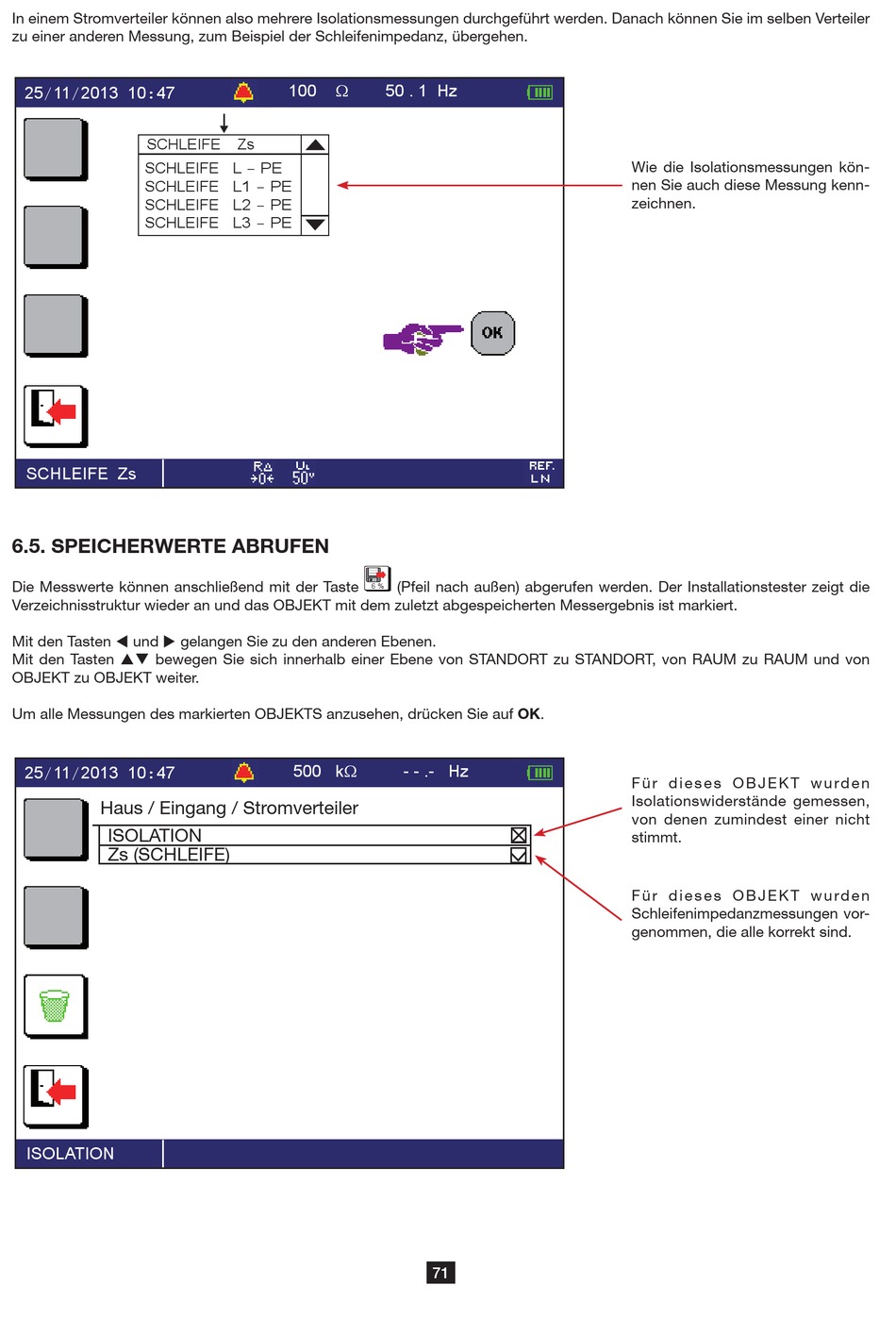

6.5. SPEICHERWERTE ABRUFEN

Die Messwerte können anschließend mit der Taste
Verzeichnisstruktur wieder an und das OBJEKT mit dem zuletzt abgespeicherten Messergebnis ist markiert.
Mit den Tasten  und  gelangen Sie zu den anderen Ebenen.
Mit den Tasten  bewegen Sie sich innerhalb einer Ebene von STANDORT zu STANDORT, von RAUM zu RAUM und von
OBJEKT zu OBJEKT weiter.
Um alle Messungen des markierten OBJEKTS anzusehen, drücken Sie auf OK.
25/11/2013 10:47
Haus / Eingang / Stromverteiler
ISOLATION
Zs (SCHLEIFE)
ISOLATION
100 50 . 1 Hz
Ω
Zs
(Pfeil nach außen) abgerufen werden. Der Installationstester zeigt die
6 %
500 kΩ - - .- Hz
71
Wie die Isolationsmessungen kön-
nen Sie auch diese Messung kenn-
zeichnen.
F ü r d i e s e s O B J E K T w u r d e n
Isolationswiderstände gemessen,
von denen zumindest einer nicht
stimmt.
F ü r d i e s e s O B J E K T w u r d e n
Schleifen impedanzmessungen vor-
genommen, die alle korrekt sind.
