Ω
k Ω
Vor der Messung: Anzeigen bereits gespeicherter Messungen.
Während oder nach der Messung: Speichern.
6 %
Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen).
Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.
Bei Messungen in feuchtem Erdreich sollte die Berührungsspannung U
den.
Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.
Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.
TEST
Denken Sie daran, die Trennstelle wieder zu schließen, bevor Sie die Installation wieder unter Spannung setzen!

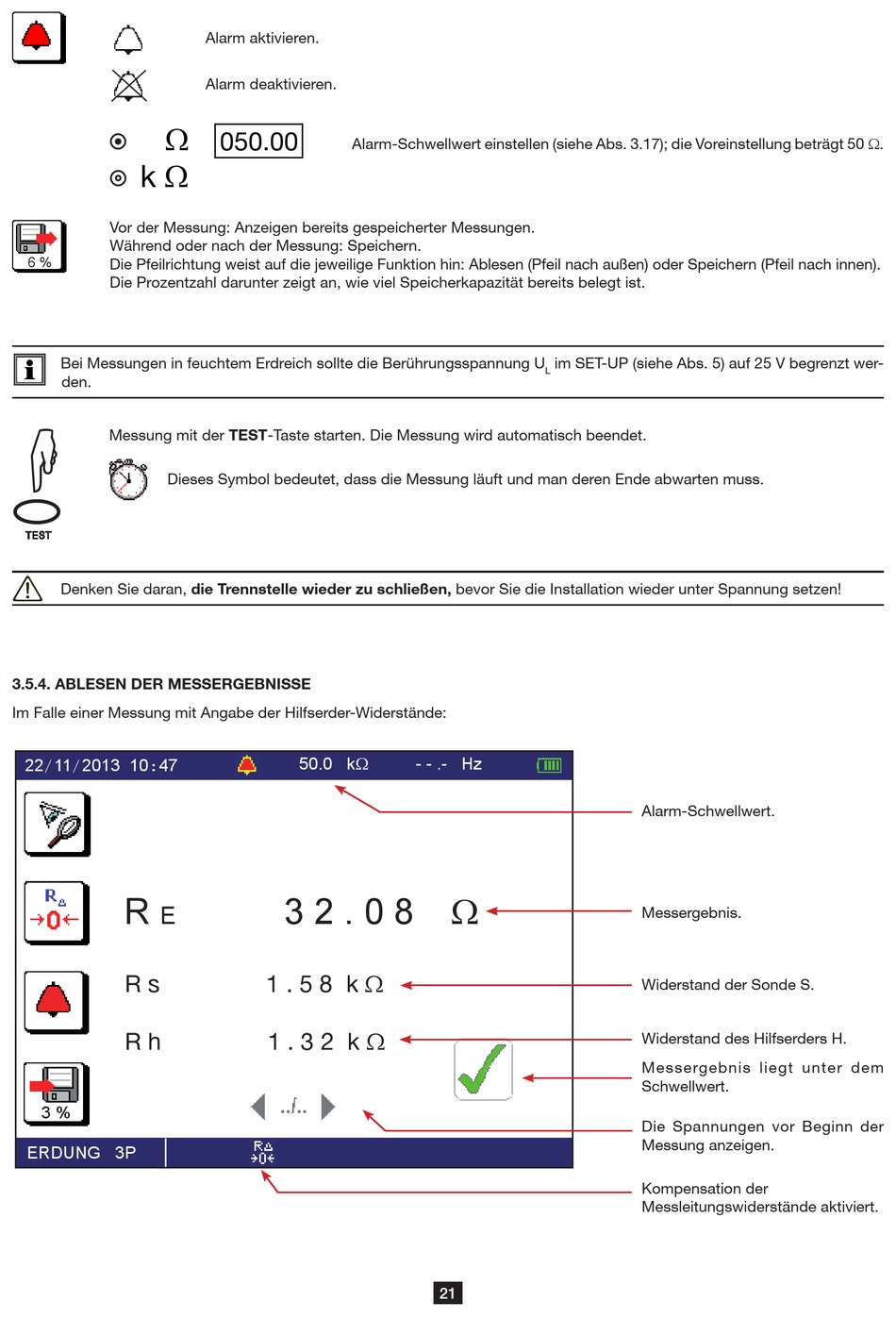

3.5.4. ABLESEN DER MESSERGEBNISSE
Im Falle einer Messung mit Angabe der Hilfserder-Widerstände:
22/11/2013 10:47
R
E
R s
R h
3 %
ERDUNG 3P
Alarm aktivieren.
Alarm deaktivieren.
050.00
Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 50 Ω.
50.0 kΩ
3 2 . 0 8 Ω
1 . 5 8 k Ω
1 . 3 2 k Ω
im SET-UP (siehe Abs. 5) auf 25 V begrenzt wer-
L
- - .- Hz
21
Alarm-Schwellwert.
Messergebnis.
Widerstand der Sonde S.
Widerstand des Hilfserders H.
Messergebnis liegt unter dem
Schwellwert.
Die Spannungen vor Beginn der
Messung anzeigen.
Kompensation der
Messleitungswiderstände aktiviert.
