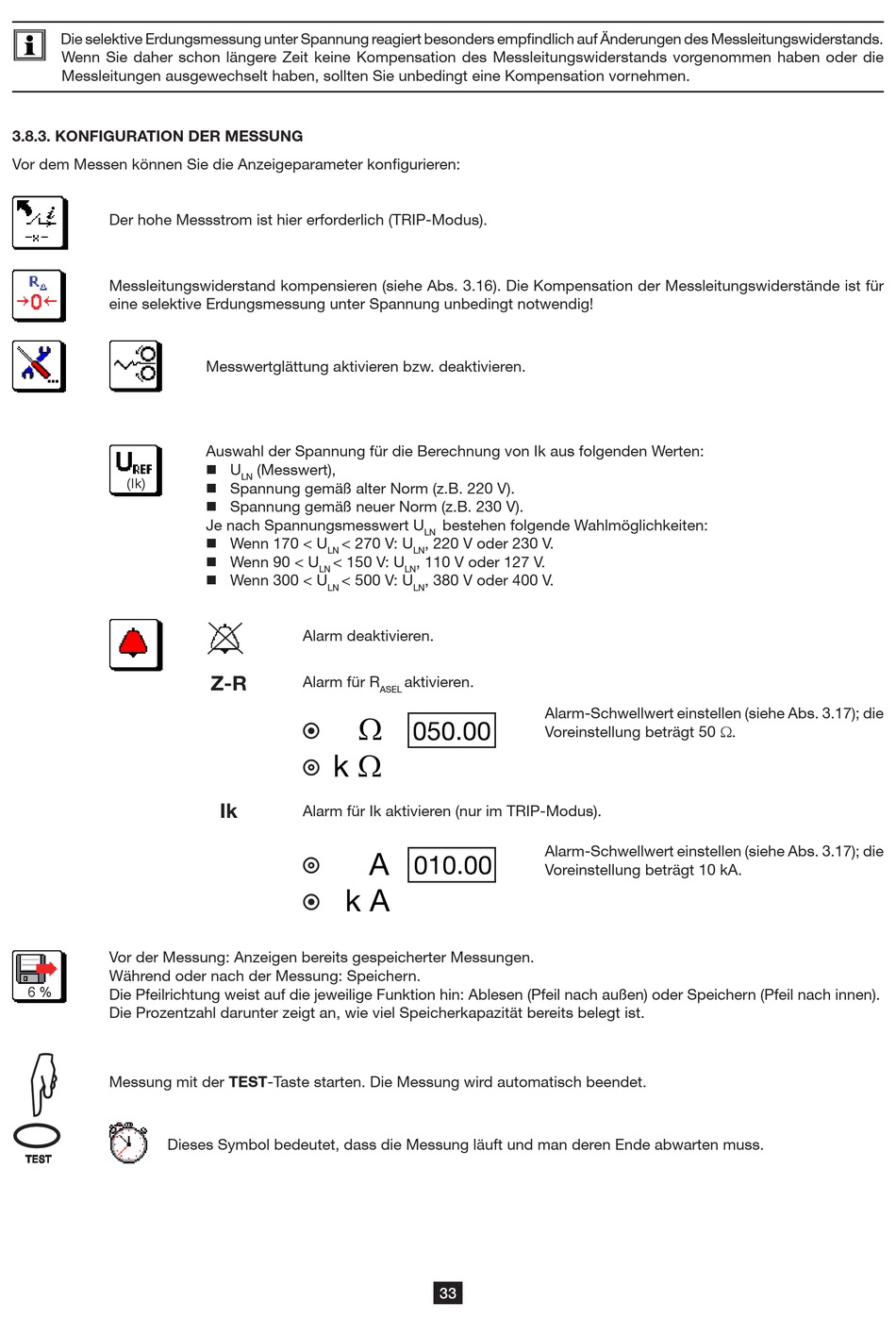

Chauvin Arnoux C.A 6117 Bedienungsanleitung Seite 33

Die selektive Erdungsmessung unter Spannung reagiert besonders empfindlich auf Änderungen des Messleitungswiderstands.
Wenn Sie daher schon längere Zeit keine Kompensation des Messleitungswiderstands vorgenommen haben oder die
Messleitungen ausgewechselt haben, sollten Sie unbedingt eine Kompensation vornehmen.
3.8.3. KONFIGURATION DER MESSUNG
Vor dem Messen können Sie die Anzeigeparameter konfigurieren:
Der hohe Messstrom ist hier erforderlich (TRIP-Modus).
Messleitungswiderstand kompensieren (siehe Abs. 3.16). Die Kompensation der Messleitungswiderstände ist für
eine selektive Erdungsmessung unter Spannung unbedingt notwendig!
(Ik)
Vor der Messung: Anzeigen bereits gespeicherter Messungen.
Während oder nach der Messung: Speichern.
6 %
Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen).
Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.
Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.
TEST
Messwertglättung aktivieren bzw. deaktivieren.
Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:
„ U (Messwert),
LN
„ Spannung gemäß alter Norm (z.B. 220 V).
„ Spannung gemäß neuer Norm (z.B. 230 V).
Je nach Spannungsmesswert U
„ Wenn 170 < U < 270 V: U
LN
„ Wenn 90 < U < 150 V: U
LN
„ Wenn 300 < U < 500 V: U
LN
Alarm deaktivieren.
Z-R
Alarm für R
Ω
k Ω
Ik
Alarm für Ik aktivieren (nur im TRIP-Modus).
A
k A
bestehen folgende Wahlmöglichkeiten:
LN
, 220 V oder 230 V.
LN
, 110 V oder 127 V.
LN
, 380 V oder 400 V.
LN
aktivieren.
ASEL
Alarm-Schwellwert einstellen (siehe Abs. 3.17); die
050.00
Voreinstellung beträgt 50 Ω.
Alarm-Schwellwert einstellen (siehe Abs. 3.17); die
010.00
Voreinstellung beträgt 10 kA.
