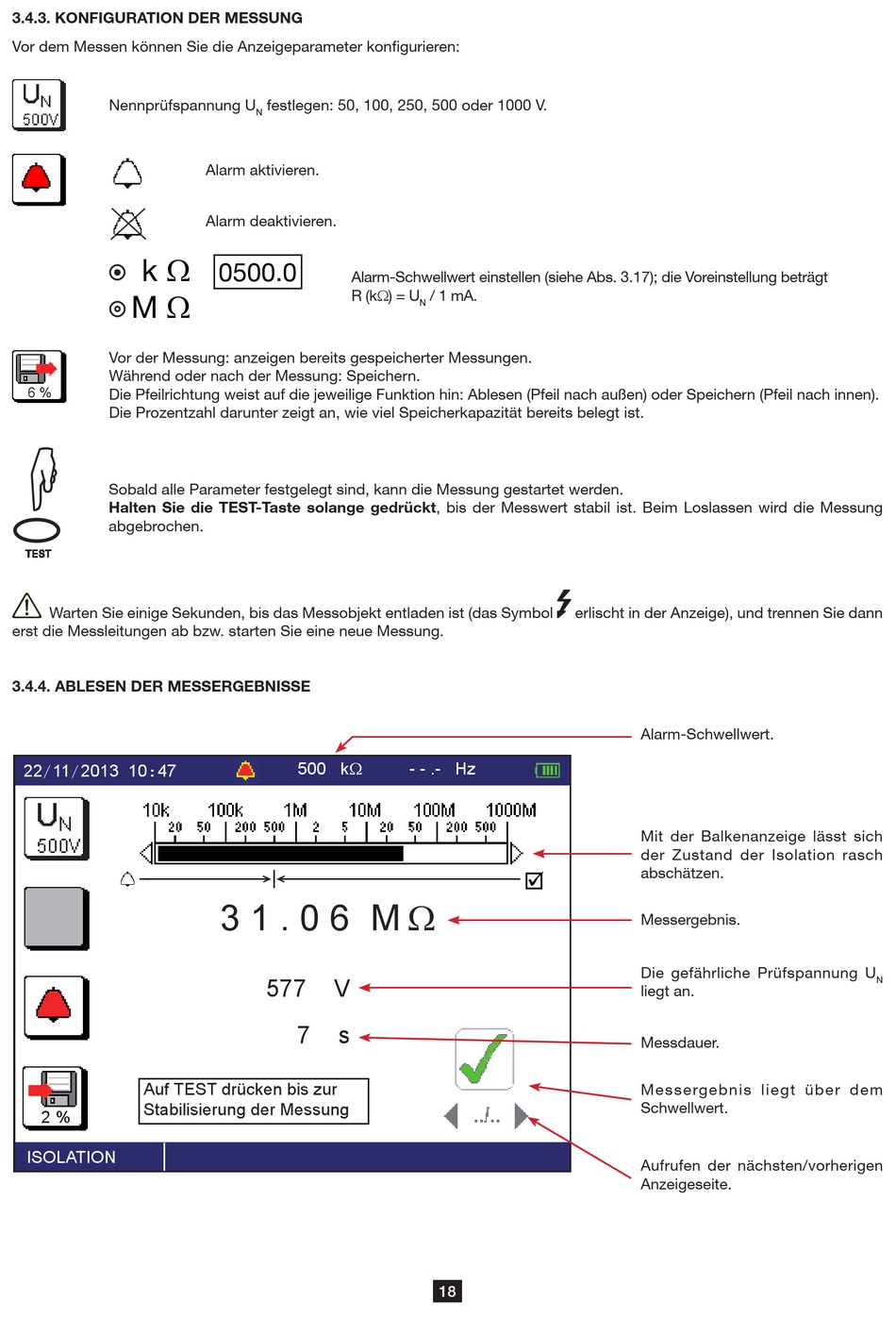

3.4.3. KONFIGURATION DER MESSUNG
Vor dem Messen können Sie die Anzeigeparameter konfigurieren:
Nennprüfspannung U
k Ω
M Ω
Vor der Messung: anzeigen bereits gespeicherter Messungen.
Während oder nach der Messung: Speichern.
6 %
Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen).
Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.
Sobald alle Parameter festgelegt sind, kann die Messung gestartet werden.
Halten Sie die TEST-Taste solange gedrückt, bis der Messwert stabil ist. Beim Loslassen wird die Messung
abgebrochen.
TEST
Warten Sie einige Sekunden, bis das Messobjekt entladen ist (das Symbol
erst die Messleitungen ab bzw. starten Sie eine neue Messung.
3.4.4. ABLESEN DER MESSERGEBNISSE
22/11/2013 10:47
Auf TEST drücken bis zur
Stabilisierung der Messung
2 %
ISOLATION
festlegen: 50, 100, 250, 500 oder 1000 V.
N
Alarm aktivieren.
Alarm deaktivieren.
0500.0
Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt
R (kΩ) = U
500 kΩ
3 1 . 0 6 M Ω
577
V
7
s
/ 1 mA.
N
erlischt in der Anzeige), und trennen Sie dann
- - .- Hz
18
Alarm-Schwellwert.
Mit der Balkenanzeige lässt sich
der Zustand der Isolation rasch
abschätzen.
Messergebnis.
Die gefährliche Prüfspannung U
liegt an.
Messdauer.
Messergebnis liegt über dem
Schwellwert.
Aufrufen der nächsten/vorherigen
Anzeigeseite.
N
