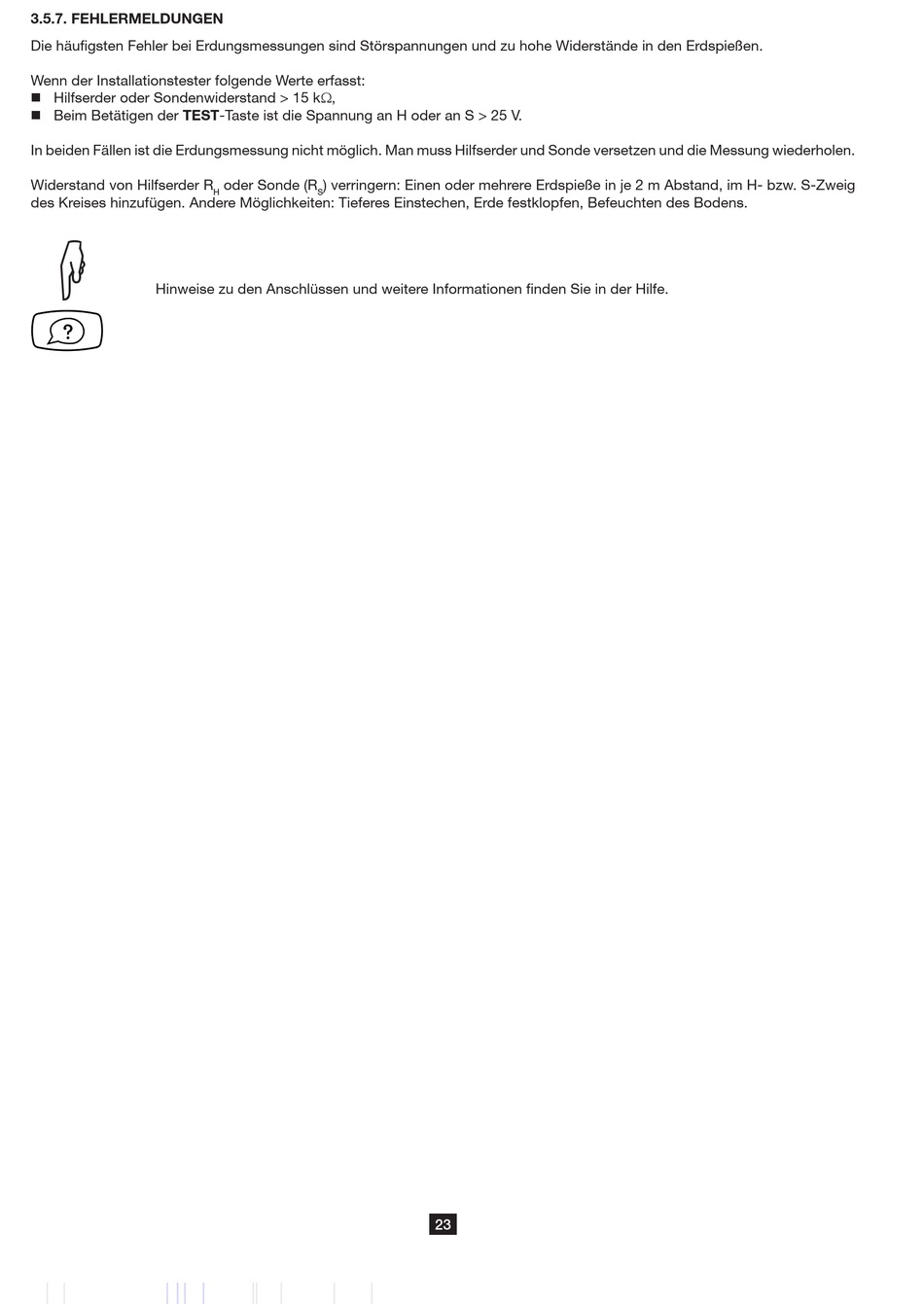

3.5.7. FEHLERMELDUNGEN
Die häufigsten Fehler bei Erdungsmessungen sind Störspannungen und zu hohe Widerstände in den Erdspießen.
Wenn der Installationstester folgende Werte erfasst:
„ Hilfserder oder Sondenwiderstand > 15 kΩ,
„ Beim Betätigen der TEST-Taste ist die Spannung an H oder an S > 25 V.
In beiden Fällen ist die Erdungsmessung nicht möglich. Man muss Hilfserder und Sonde versetzen und die Messung wiederholen.
Widerstand von Hilfserder R
oder Sonde (R
) verringern: Einen oder mehrere Erdspieße in je 2 m Abstand, im H- bzw. S-Zweig
H
S
des Kreises hinzufügen. Andere Möglichkeiten: Tieferes Einstechen, Erde festklopfen, Befeuchten des Bodens.
Hinweise zu den Anschlüssen und weitere Informationen finden Sie in der Hilfe.
23
