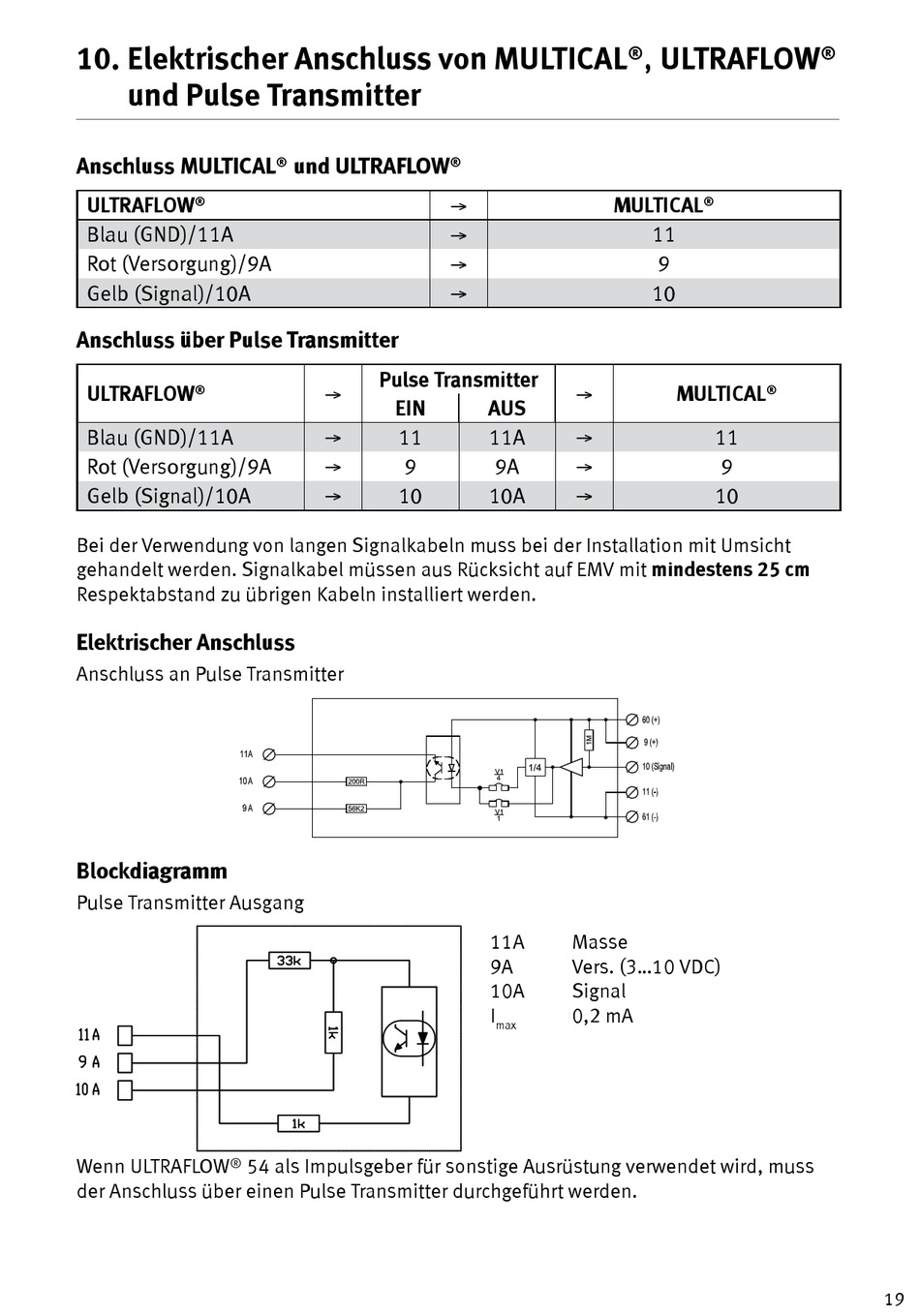

10. Elektrischer Anschluss von MULTICAL®, ULTRAFLOW®
und Pulse Transmitter
Anschluss MULTICAL® und ULTRAFLOW®
ULTRAFLOW®
Blau (GND)/11A
Rot (Versorgung)/9A
Gelb (Signal)/10A
Anschluss über Pulse Transmitter
ULTRAFLOW®
Blau (GND)/11A
Rot (Versorgung)/9A
Gelb (Signal)/10A
Bei der Verwendung von langen Signalkabeln muss bei der Installation mit Umsicht
gehandelt werden. Signalkabel müssen aus Rücksicht auf EMV mit mindestens 25 cm
Respektabstand zu übrigen Kabeln installiert werden.
Elektrischer Anschluss
Anschluss an Pulse Transmitter
Blockdiagramm
Pulse Transmitter Ausgang
Wenn ULTRAFLOW® 54 als Impulsgeber für sonstige Ausrüstung verwendet wird, muss
der Anschluss über einen Pulse Transmitter durchgeführt werden.




Pulse Transmitter

EIn AUs
11 11A

9 9A

10 10A

11A
9A
10A
I
max
MULTICAL®
11
9
10
MULTICAL®

11

9

10

Masse
Vers. (3...10 VDC)
Signal
0,2 mA
19
