MULTICAL® 603

5 Elektrischer Anschluss

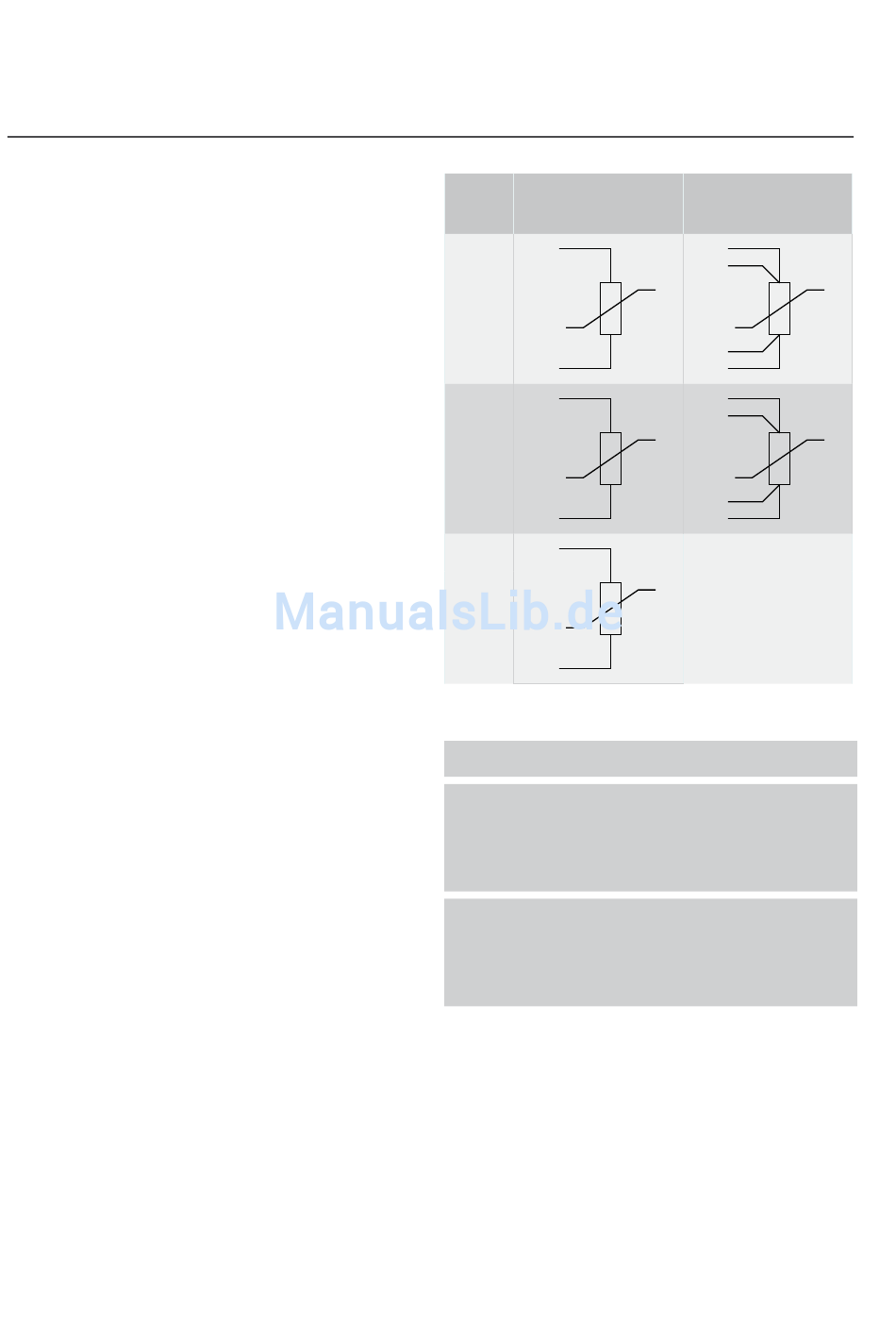

5.1 Anschluss von Temperaturfühlern
Temperaturfühler werden an MULTICAL® über
die Anschlussplatine angeschlossen. Je nach
Zählertyp werden die Klemmnummern in der
Tabelle beim Anschluss der Temperaturfühler
verwendet.
5.2 Anschluss von ULTRAFLOW®
ULTRAFLOW® wird an MULTICAL® über die
Anschlussplatine unter Einsatz von den
Klemmnummern in der Tabelle angeschlossen.

5.3 Cable Extender Box

Bei Bedarf eines Kabels länger als 10 m zwischen MULTICAL® und ULTRAFLOW® ist es bei Längen
zwischen 10 und 30 m möglich, eine Cable Extender Box zu verwenden. Siehe Dokument 5512-
2008 für weitere Informationen.

5.4 Anschlussbeispiel von Pulse Transmitter

Bei Verwendung von ULTRAFLOW® 54 zusammen mit fremder Ausrüstung muss der Anschluss
über einen Pulse Transmitter oder Pulse Divider erfolgen. Für weitere Informationen siehe
Anleitung 5512-1387.
12
2-Leiter
Fühler Klemmnummer
5
t1
6
7
t2
8
51
t3
52
Leitung
9 +
10 Sig
11 -
9 +
69 Sig
11 -
Kamstrup A/S • 55122071_A3_DE_11.2017
4-Leiter
Klemmnummer
1
5
6
2
3
7
8
4
ULTRAFLOW®
Rot
Gelb V1
Blau
Rot
Gelb V2
Blau
