7 Funktionskontrolle
Nach der Installation des gesamten Energiezählers ist eine Funktionskontrolle durchzuführen.
Öffnen Sie Thermostaten und Ventile der Anlage, um eine Wasserdurchströmung herzustellen.
Betätigen Sie dann die linke Fronttaste (die Primärtaste) von MULTICAL® 403, um die Anzeige
zu wechseln, und kontrollieren Sie, dass die erscheinenden Anzeigen für Temperaturen und
Durchfluss glaubhaft sind.
8 Elektrischer Anschluss
Die beiden gepaarten Zweileiterfühler werden
in den Klemmen 5 und 6 (t1), sowie 7 und 8 (t2)
montiert. Die Polarität der Temperaturfühler
t1 und t2 ist ohne Bedeutung für die
Funktionalität.

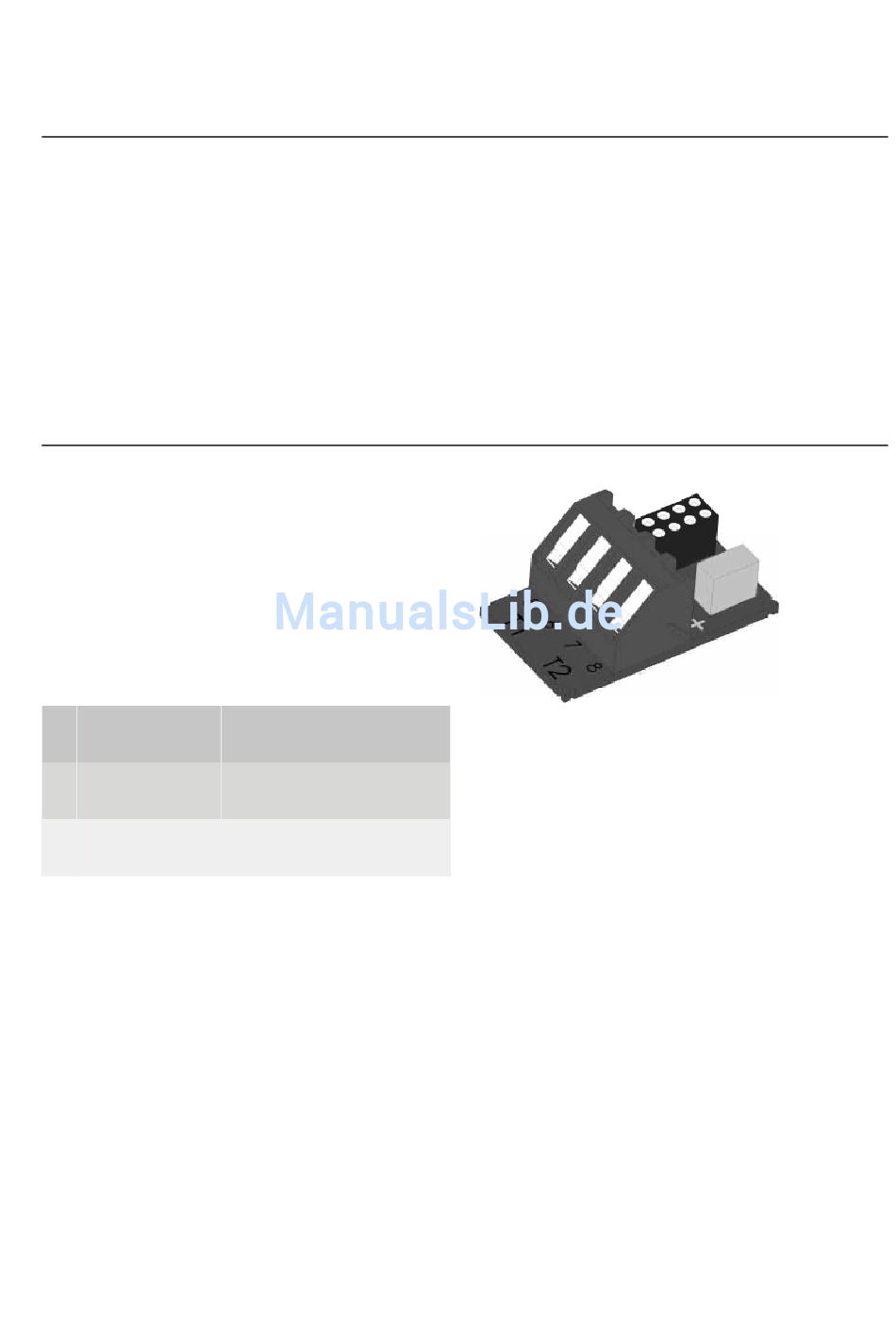

Sehen Sie auch die Position der Klemmen in
der Abbildung:
Klemmreihe
Nr.
t1 5-6
t2 7-8
Kamstrup A/S • 55121740_A3_DE_05.2016
Standard-Wärme- und
Kältemessung
Fühler im Vorlauf (rotes
Schild)
Fühler im Rücklauf
(blaues Schild)
MULTICAL® 403
17
