5.1

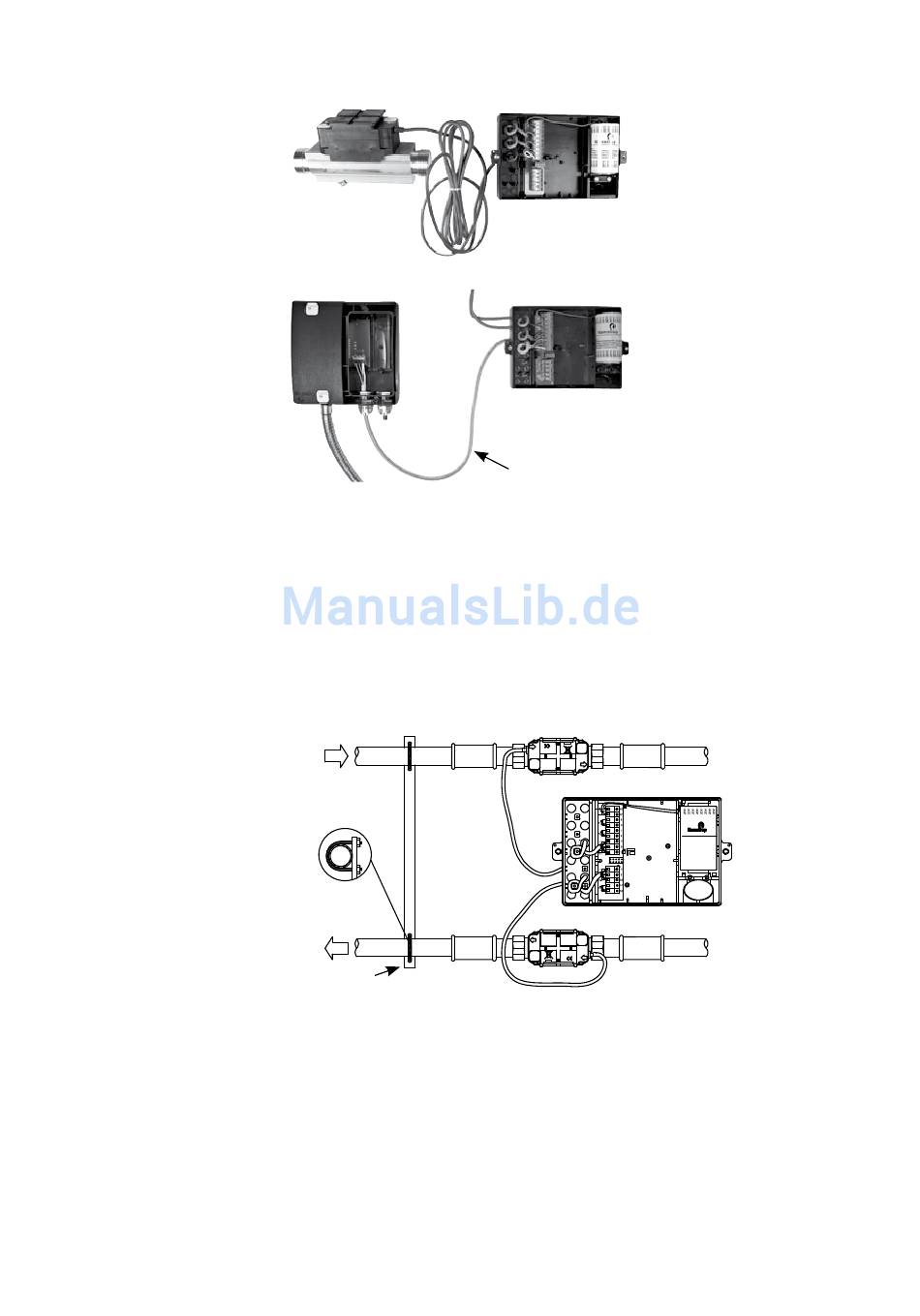

Anschlussbeispiel

Anschlussbeispiele von ULTRAFLOW® und MULTICAL® (batterieversorgt).
5.2 Wärmezähler mit zwei Durchflusssensoren
MULTICAL® 602 ist in verschiedenen Applikationen mit zwei Durchflusssensoren,
hierunter z.B. Lecküberwachung und offenen Systemen, anwendbar. Wenn zwei
ULTRAFLOW® mit einem MULTICAL® 602 direkt verbunden werden, soll grundsätz-
lich zwischen den beiden Rohren eine dichte elektrische Kopplung ausgeführt werden.
Wo die beiden Rohre in einem Wärmeaustauscher, nahe an den Durchfluss-sensoren,
installiert sind, wird der Wärmeaustauscher aber für die notwendige elektrische
Kopplung sorgen.
Elektrischer Anschluss
In Installationen, wo die elektrische Kopplung nicht ausgeführt werden kann, oder wo
das Schweißen im Rohrsystem vorkommen kann, soll das Kabel von einem ULTRAFLOW®
durch einen Pulse Transmitter mit galvanischer Trennung geführt werden, bevor das
Kabel in den MULTICAL® 602 geführt wird.
8
• Vor- und Rücklaufrohre sind elektrisch dicht gekoppelt
• Es gibt keine Schweißstellen
ø4,5...6 mm
ULTRAFLOW® 54
MULTICAL® 602
