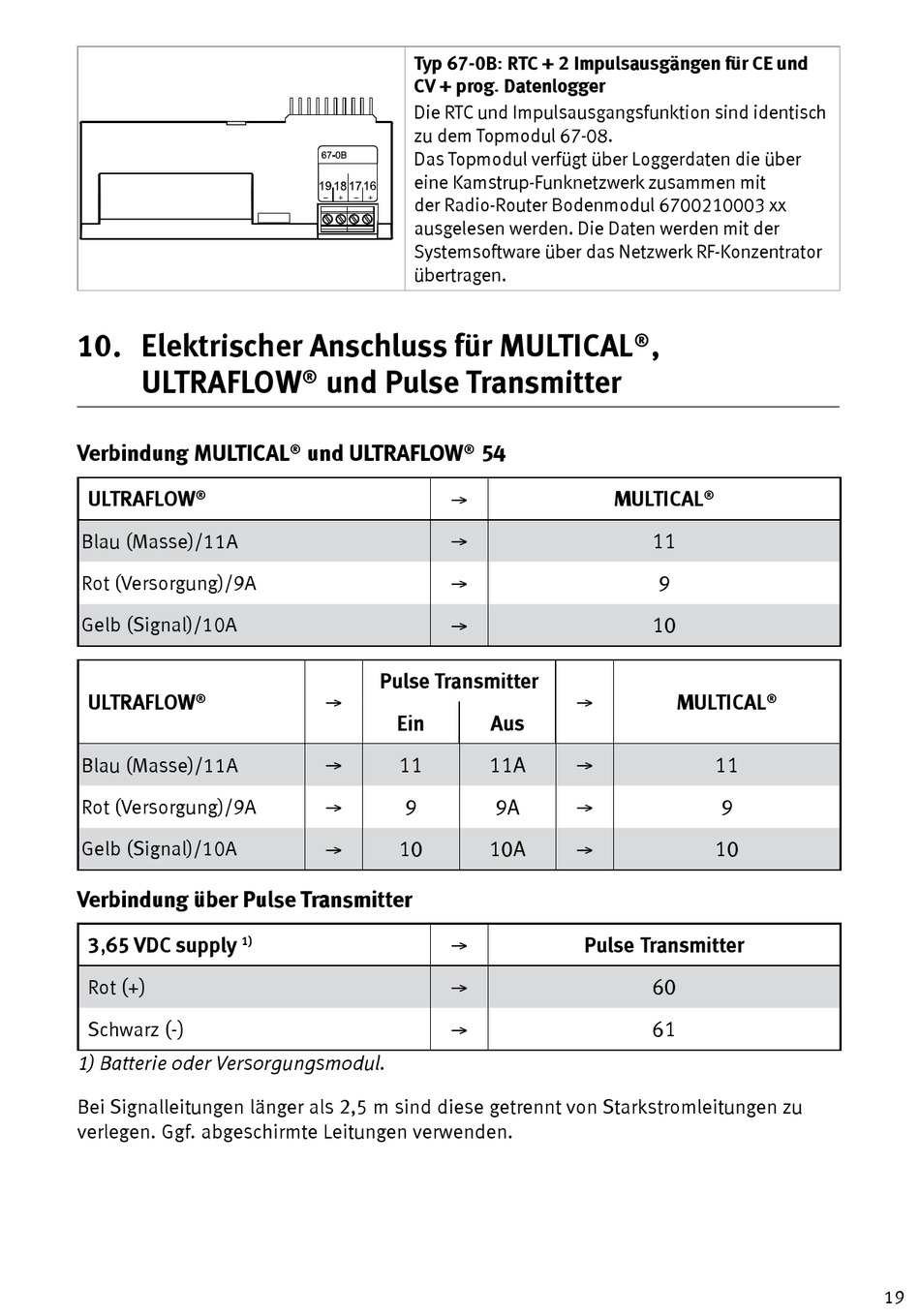

10. Elektrischer Anschluss für MULTICAL®,
ULTRAFLOW® und Pulse Transmitter
Verbindung MULTICAL® und ULTRAFLOW® 54
ULTRAFLOW®
Blau (Masse)/11A
Rot (Versorgung)/9A
Gelb (Signal)/10A
ULTRAFLOW®
Blau (Masse)/11A
Rot (Versorgung)/9A
Gelb (Signal)/10A
Verbindung über Pulse Transmitter
3,65 VDC supply
1)
(+)
Rot
(-)
Schwarz
1) Batterie oder Versorgungsmodul.
Bei Signalleitungen länger als 2,5 m sind diese getrennt von Starkstromleitungen zu
verlegen. Ggf. abgeschirmte Leitungen verwenden.
Typ 67-0B: RTC + 2 Impulsausgängen für CE und
CV + prog. Datenlogger
Die RTC und Impulsausgangsfunktion sind identisch
zu dem Topmodul 67-08.
Das Topmodul verfügt über Loggerdaten die über
eine Kamstrup-Funknetzwerk zusammen mit
der Radio-Router Bodenmodul 6700210003 xx
ausgelesen werden. Die Daten werden mit der
Systemsoftware über das Netzwerk RF-Konzentrator
übertragen.




Pulse Transmitter

Ein Aus
11 11A

9 9A

10 10A




MULTICAL®
11
9
10
MULTICAL®

11

9

10

Pulse Transmitter
60
61
