Montage Von Ultraflow® ≤ Dn125 - Kamstrup MULTICAL 602 Montageanleitung Und Bedienungsanleitung

Um die Kavitation vorzubeugen, muss der Betriebsdruck beim ULTRAFLOW® min.
1,5 bar bei qp und min. 2,5 bar bei qs sein. Dies gilt bei Tempe-raturen bis zu ca. 80 °C.
ULTRAFLOW® darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum)
ausgesetzt werden.
Montage von ULTRAFLOW® ≤ Dn125
3.1
90°
ULTRAFLOW ® darf senkrecht, waagerecht oder
schräg montiert werden
Max. 45°
ULTRAFLOW ® darf bis zu
±45° zur Rohrachse gedreht werden.

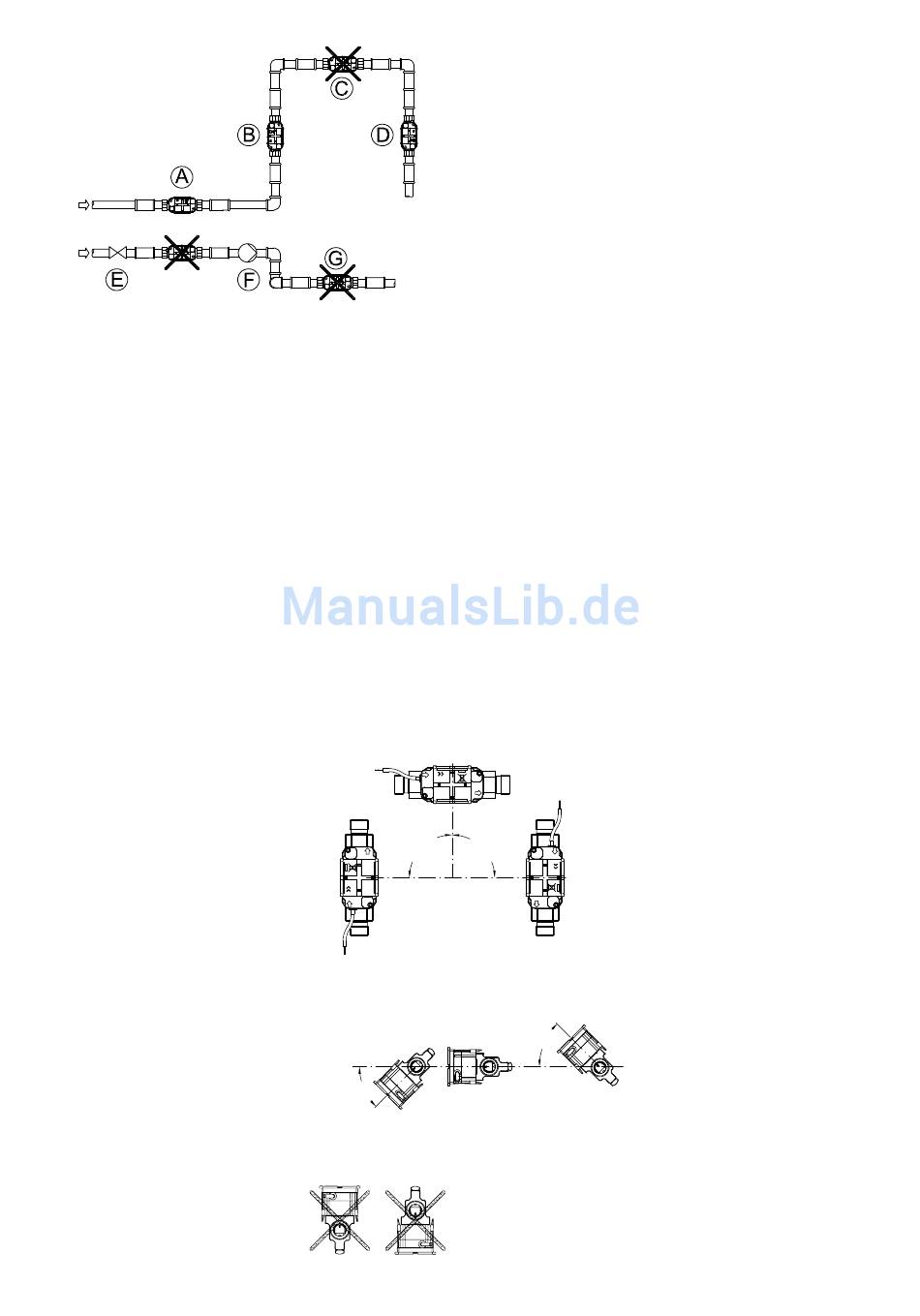

A Empfohlene Platzierung
B Empfohlene Platzierung
C Unannehmbare Platzierung wegen Gefahr
der Luftansammlungen
D Annehmbar in geschlossenen Syste-men.
Unannehmbare Platzierung in offenen
Systemen wegen möglichen Luftaufbaus im
System
E Ein Durchflusssensor soll nicht un-
mittelbar nach einem Ventil platziert
werden, abgesehen von Absperr-hähnen
(Kugelventiltyp), die völlig offen sein
müssen, wenn sie nicht zum Absperren
verwendet werden.
F
Ein Durchflusssensor darf nie auf der
Saugseite von einer Pumpe platziert
werden.
G Ein Durchflusssensor soll nicht nach einem
U-Bogen in zwei Ebenen platziert werden.
Die Elektronik/Kunstoffbox
muss an der Seite angebracht
sein (bei waagerechter
Montage)
90°
Max. 45°
ULTRAFLOW® darf nicht mit der
Elektronikbox nach oben oder unten
gekehrt montiert werden.
5
