1. Allgemeines

Lesen Sie bitte vor der Montage des Energiezählers diese Anleitung durch.
Bei Montagefehler fällt die Garantieverpflichtung von Kamstrup A/S weg.
Beachten Sie die Einhaltung folgender Installationsverhältnisse:
- Druckstufe ULTRAFLOW®:
- Druckstufe, Kamstrup
Fühlersatz Typ DS:
- Druckstufe, Kamstrup
rostfreie Tauchhülsen:
Bei Medientemperatur über 90 °C empfehlen wir die Anwendung der Flanschzähler
sowie die Wandmontage von MULTICAL® 602.
2. Montage der Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftemperatur werden aus-
schliesslich paarweise geliefert und dürfen nie voneinander getrennt werden.
MULTICAL® 602 wird im Normalfall mit bereits montierten Temperaturfühlern gelie-fert.
Die Kabellänge darf nach EN 1434 bzw. OIML R75 nicht verändert werden. Ein evtl.
Austauschen der Fühler darf ebenfalls nur paarweise vorgenommen werden.
Der Vorlauffühler ist mit einem roten, der Rücklauffühler mit einem blauen Schild
gekennzeichnet (Siehe Abschnitt 5, Seite 7).

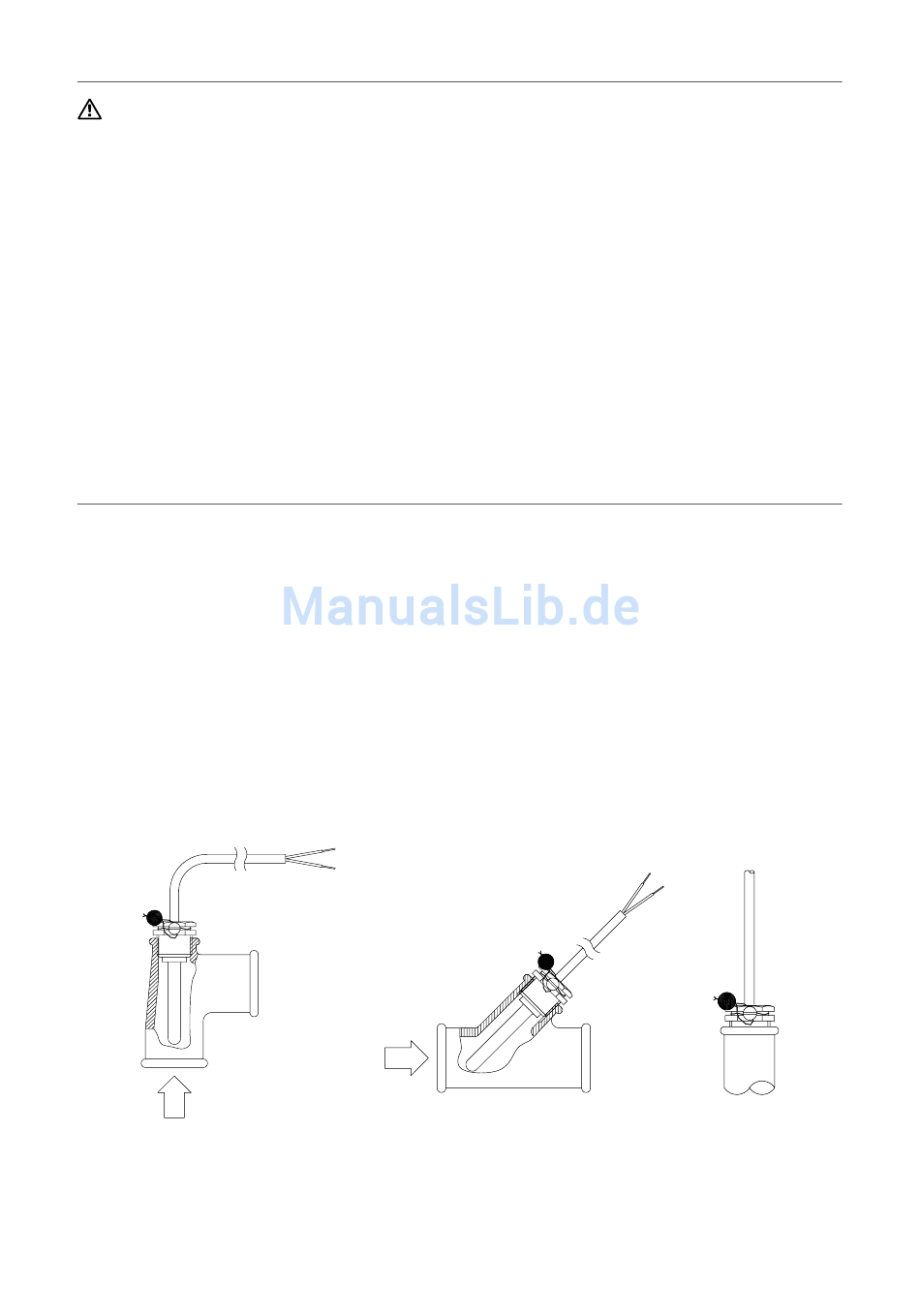

2.1 Fühlersätze für Tauchhülsen
Die Fühlertauchhülsen werden am besten in T-Stücke mit 45° Winkel eingebaut. Die
Spitze der Tauchhülse zeigt dabei gegen die Strömungsrichtung und ist in der Mitte der
Strömung plaziert.
Die Temperaturfühler werden so tief wie möglich in die Tauchhülsen eingeführt. Zur
Verkürzung der Ansprechzeit eignet sich eine "nichthärtbare" wärmeleitende Paste.
Das kleine Plastikstück am Fühlerkabel in die Fühlertauchhülse schieben und die
Leitung mit der beiliegenden Schraube (M4) sichern. Die Schraube nur mit den
Fingern eindrehen. Die Tauchhülsen hiernach mit Plombe und Draht plombieren.
PN16/PN25/PN40, siehe Kennzeichnung. Die
Kennzeichnung des Durchflusssensors gilt nicht
mitgeliefertem Zubehör
PN16
PN25/PN40 - abhängig von Typ
3
