MULTICAL® 602 & ULTRAFLOW®

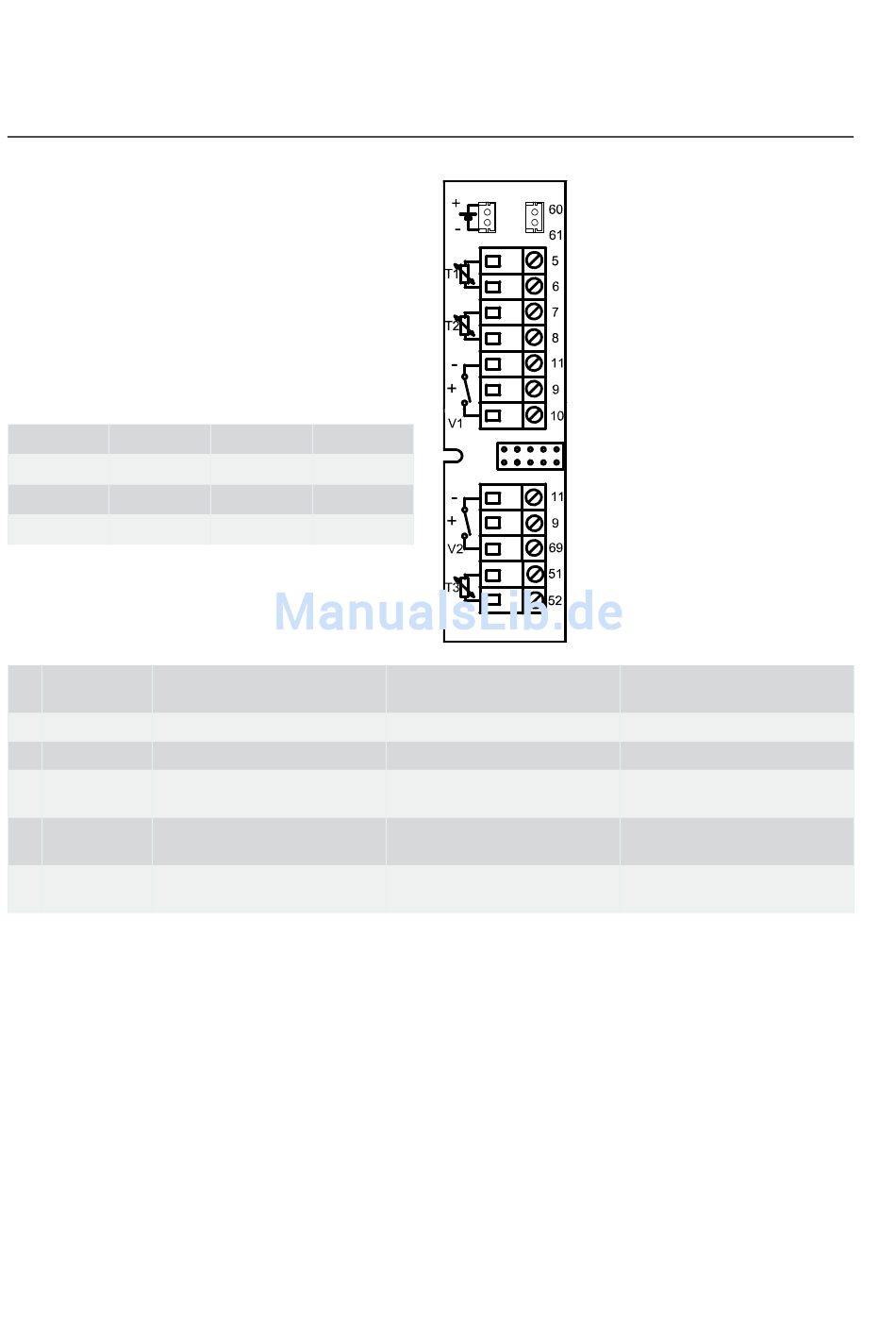

5 Elektrischer Anschluss von MULTICAL® und ULTRAFLOW®
Die Polarität der Temperaturfühler T1, T2 und T3
ist gleichgültig.
Bei Durchflusssensoren V1 und V2 werden die
unten angegebenen Farben für den Anschluss
von ULTRAFLOW ® und elektronischen
Abtastern verwendet.
Durchflusszähler mit Reed-Schalter-Ausgang
werden an die Klemmen 11-10 bzw. 11-69
angeschlossen.
V1
- 11
+ 9
SIG 10
Klemmreihe Standardwärme-
Nr. und -kältemessung
T1 5-6 Fühler in Vorlauf (rot)
T2 7-8 Fühler in Rücklauf (blau)
V1 11-9-10 Durchflusssensor in Vor-
oder Rücklauf
V2 11-9-69 -
T3 51 -52 -
12
V2
11 Blau
9 Rot
69 Gelb
Wärmemessung und
Lecküberwachung
Fühler in Vorlauf (rot)
Fühler in Rücklauf (blau)
Durchflusssensor in Vorlauf
Durchflusssensor in
Rücklauf
Evtl. Behälter/Wärmeaus-
tauschertemp.
Energiemessung in
offenen Systemen
Fühler in Vorlauf (rot)
Fühler in Rücklauf (blau)
Durchflusssensor in Vorlauf
Durchflusssensor in
Rücklauf
Referenzfühler (grau)
