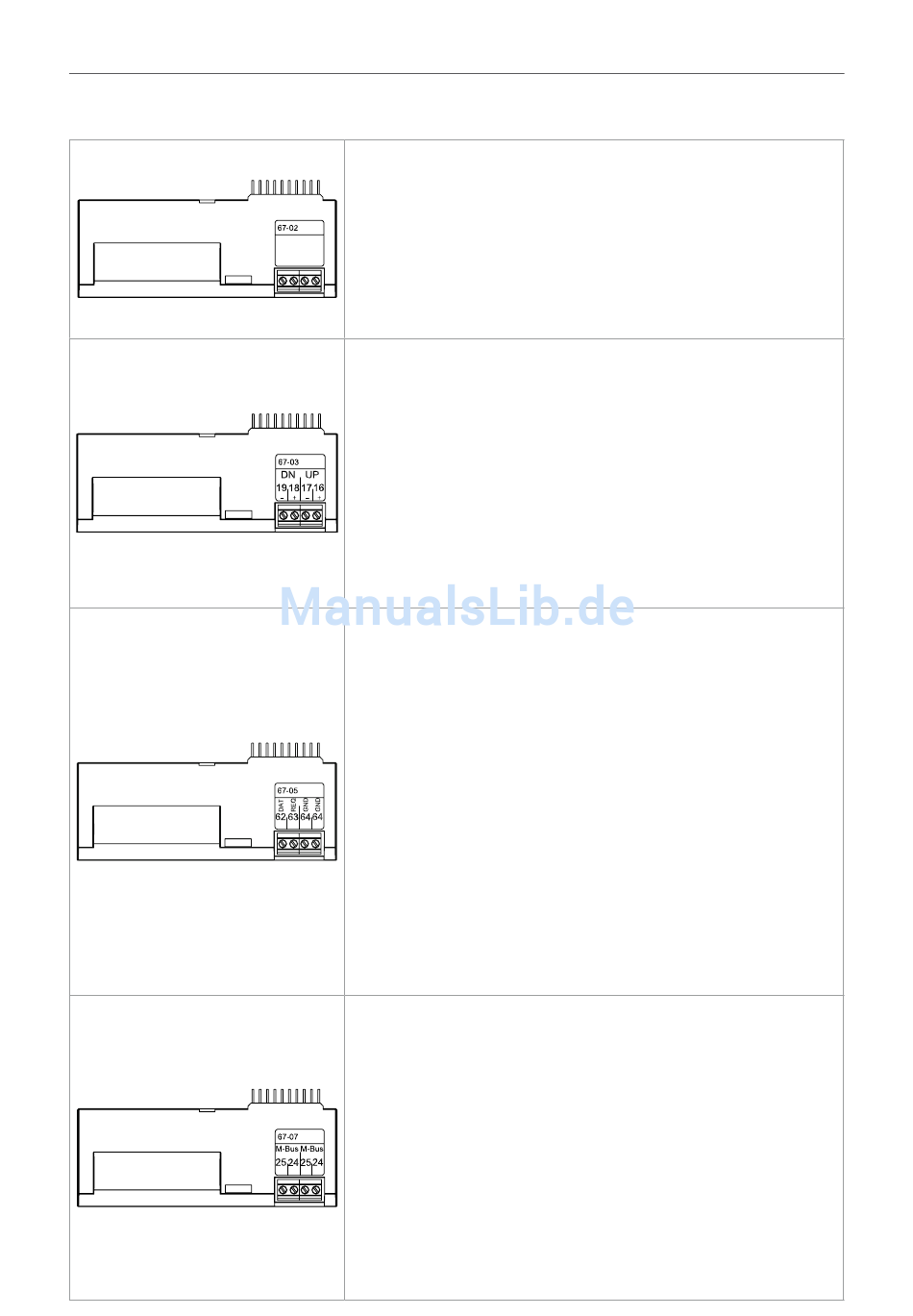

Typ 67-02: DEnergieberechnung und stunden-datenlogger

Dieses Kopfmodul kalkuliert den Unterschied zwischen der
Vorlauf- und Rücklaufenergie, also den Verbrauch der in
offenen Systemen gezapften Energie.
Die Differenzenergie dE = E4-E5.
Das Modul verfügt über einen Stundendatenlogger.
Bei diesem Modul werden keine Anschlussklemmen
verwendet.

Typ 67-03: PQ-Begrenzer + stundendatenlogger

Das Modul hat zwei Impulsausgänge, die zur
UP/DOWN-Regelung des niedertourigen Drei-Punkt-
Motorventils durch ein externes Halbleiterrelais, Typ S75-
90-006 und einen 230/24 V Transformator, Typ 66-99-403
verwendet werden kann.
Die gewünschten Leistungs- und Durchflussgrenzen
werden mit dem METERTOOL-Programm in MULTICAL® 602
eingegeben.
Siehe im Übrigen Anleitung: 5512-497.
Das Modul verfügt über einen Stundendatenlogger.

Typ 67-05: Datenausgang + stundendatenlogger

Das Modul verfügt über einen galvanisch getrenn-
ten Dateneingang mit KMP-Protokoll. Der Daten-
ausgang bietet eine Anschlussmöglichkeit für externe
Kommunikationseinheiten oder für Leitungen für die
Übertragung von Daten, die nicht über die optische
Schnittstelle auf der Vorderseite des Zählers ausgelesen
werden können.
62: DATA (braun) – 63: REQ (weiß) – 64: GND (grün).
Verwenden Sie Datenkabel Typ 66-99-106 mit einem
9-poligen Sub-D-Stecker oder Typ 66-99-098 mit
einem USB-Stecker. Das Modul verfügt über einen
Stundendatenlogger. Nur kumulierte und Istdaten sind
auslesbar. Die Datenlogger für Stunden/Tage/Monate/
Jahre sind nicht über das Dateninterface am Kopfmodul
67-05 auslesbar.

Typ 67-07: M-Bus

M-Bus kann in Stern-, Ring- oder Bustopologie in-
stalliert werden. Abhängig von M-Bus-Master und
Kabellänge/Durchmesser, können bis zu 250 Zäh-
ler mit Primäradressen und sogar mehr mit Sekun-
däradressen angeschlossen werden.
Kabelwiderstand im Netzwerk:
Kabelkapazität im Netzwerk:
Die Polarität von Klemmen 24-25 ist gleichgültig.
Die Primäradresse ist in der Regel die letzten Zif-
fern der Kundennummer (000-250), kann aber mit dem
PC-Pogramm METERTOOL geändert werden.
< 29 Ohm
< 180 nF
