9.2

Bodenmodule

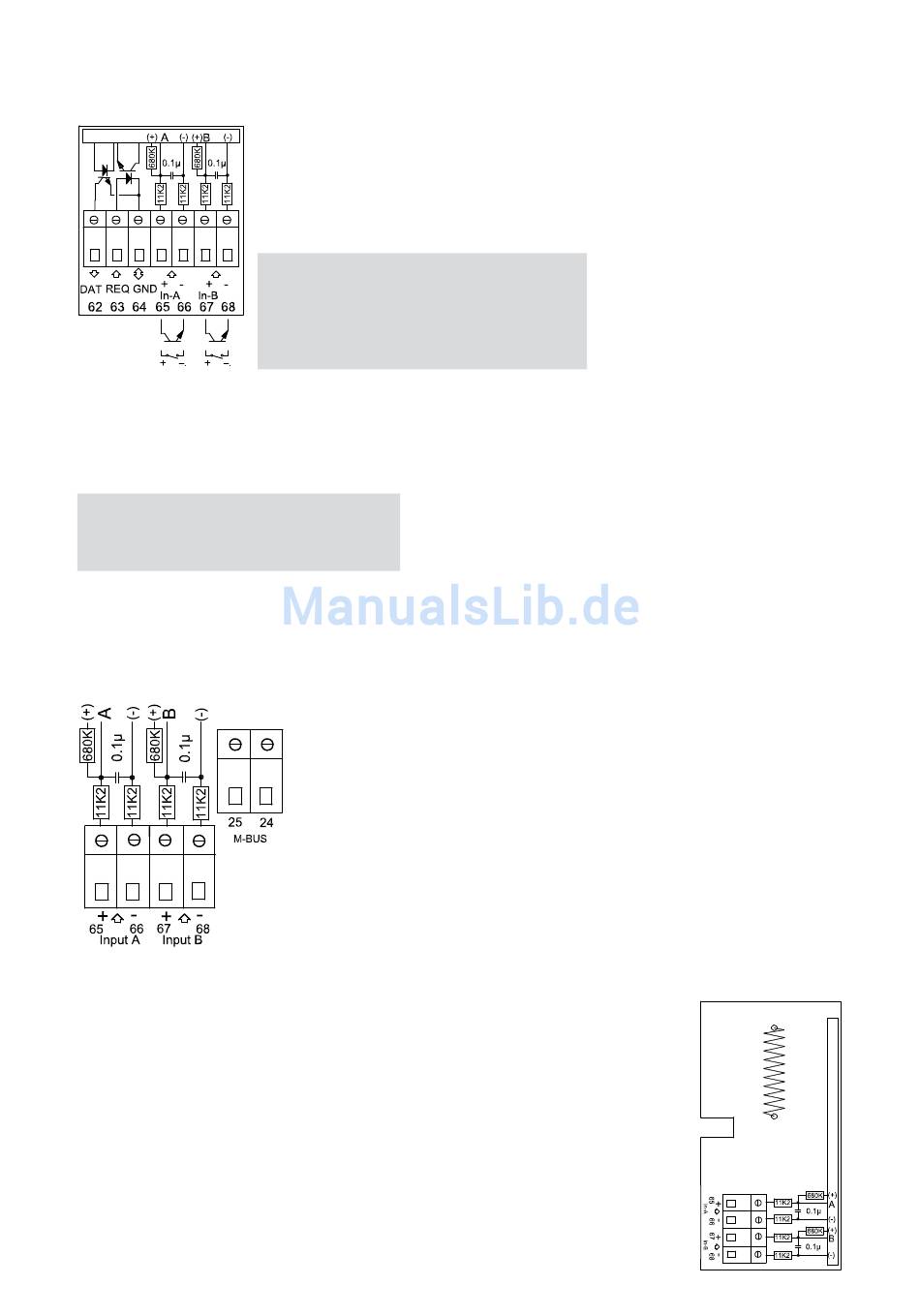

9.2.1 Daten- + Impulseingänge, Typ 67-00-10
Die Impulseingänge können beim Anschluss der Elektrizitäts- und Wasserzähler
verwendet werden.
Beachten Sie die maximale Impulsfrequenz sowie die korrekte Impulskodierung
(l/Imp. und Wh/Imp.), die mittels der FF und GG Konfiguration gewählt werden.
65 - 66
67 - 68
9.2.2

M-Bus, Typ 67-00-20/27/28/29

M-Bus kann in Stern-, Ring- oder Bustopologie montiert werden. Abhängig von der
Stromversorgung des M-Bus Masters und dem gesamten Kabelwiderstand können bis zu
250 Zähler verbunden werden.
9.2.3 Funk + Impulseingänge, 67-00-21/25/26
Das Funkmodul wird zur drahtlosen Kommunikation über
gebührenfreie Funkfrequenzen verwendet und ist mit inte-
grierter Antenne oder mit Anschlussmöglichkeit für Zusatz-
antenne lieferbar.
Für weitere Auskünfte über Funkauslesung verweisen wir auf
Technische Beschreibung für Funk (5512-012).
Die Impulseingänge dieses Moduls sind mit den früher be-
schriebenen identisch.
Achtung! Typ 67-00-21 schliesst Funk- und Router-funktionen ein.
Das FunkRouter Modul (67-00-21) muss mit Netzversorgung
verwendet werden.
14
Die Datenklemmen werden z.B. für den Anschluss eines
PCs verwendet. Das Signal ist passiv und mittels Opto-koppler
galvanisch getrennt. Die Konvertierung auf RS232 Niveau erfordert,
dass Datenkabel 66-99-106 (D-Sub 9F) oder 66-99-098 (USB) wie
folgt angeschlossen wird:
62 Braun
63 Weiß
64 Grün
Eingang A
Eingang B
Kabelwiderstand < 29 Ohm
Kabelkapazität
Das M-Bus Netz wird über Klemme 24 und 25 angeschlossen.
Die Polarität ist gleichgültig.
M-Bus wird mit Impulseingängen geliefert.
(DAT)
(REQ)
(GND)
< 180 nF
