Hinweis
Wenn der Scan - Taster kurzzeitig gedrückt wird,
geht das Modul in den Scanmode über.

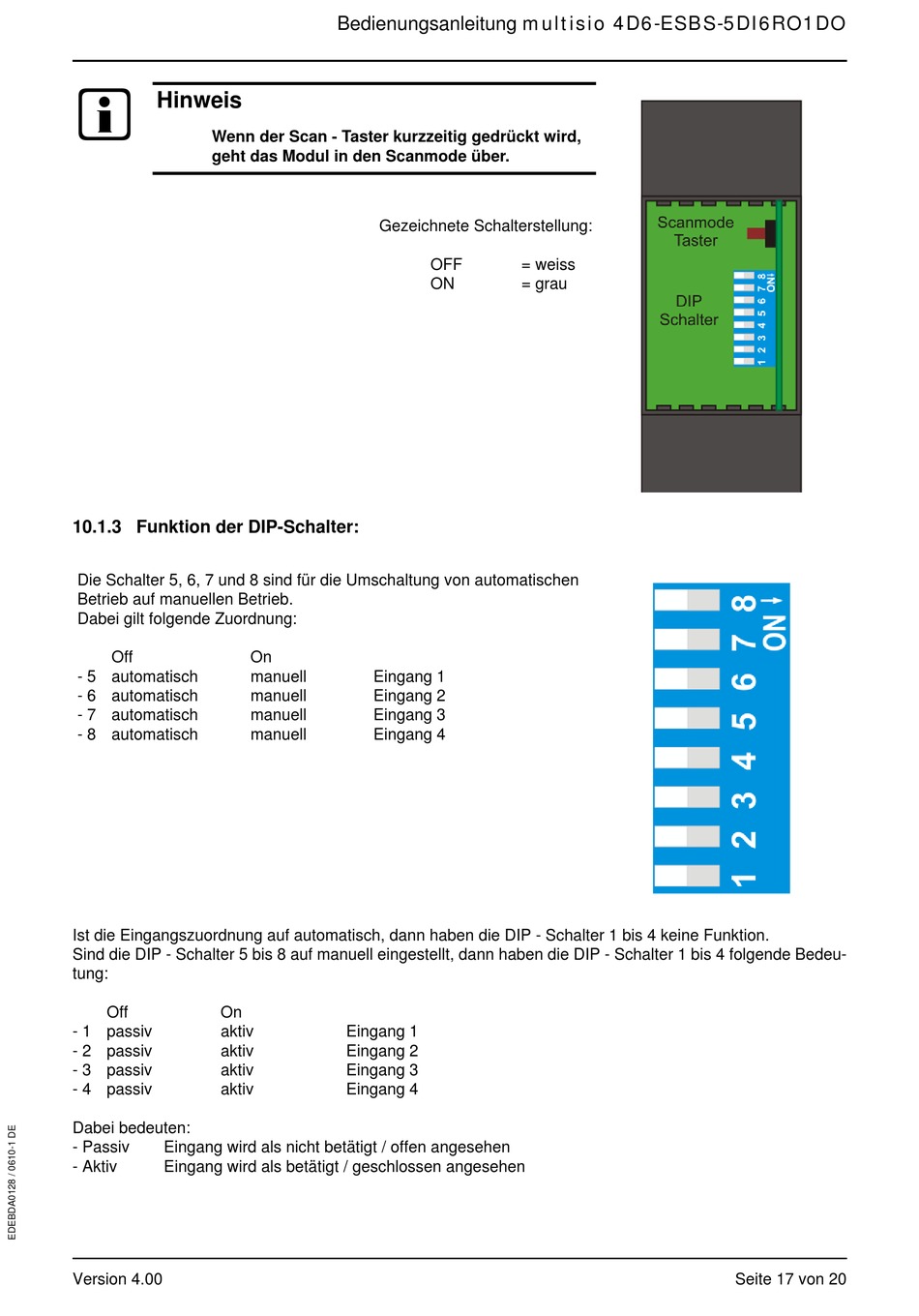

10.1.3 Funktion der DIP-Schalter:
Die Schalter 5, 6, 7 und 8 sind für die Umschaltung von automatischen
Betrieb auf manuellen Betrieb.
Dabei gilt folgende Zuordnung:
Off
- 5 automatisch
- 6 automatisch
- 7 automatisch
- 8 automatisch
Ist die Eingangszuordnung auf automatisch, dann haben die DIP - Schalter 1 bis 4 keine Funktion.
Sind die DIP - Schalter 5 bis 8 auf manuell eingestellt, dann haben die DIP - Schalter 1 bis 4 folgende Bedeu-
tung:
Off
On
- 1 passiv
aktiv
- 2 passiv
aktiv
- 3 passiv
aktiv
- 4 passiv
aktiv
Dabei bedeuten:
- Passiv
Eingang wird als nicht betätigt / offen angesehen
- Aktiv
Eingang wird als betätigt / geschlossen angesehen
Version 4.00
Bedienungsanleitung multisio 4D6-ESBS-5DI6RO1DO
Gezeichnete Schalterstellung:
On
manuell
Eingang 1
manuell
Eingang 2
manuell
Eingang 3
manuell
Eingang 4
Eingang 1
Eingang 2
Eingang 3
Eingang 4
OFF
= weiss
ON
= grau
Seite 17 von 20
