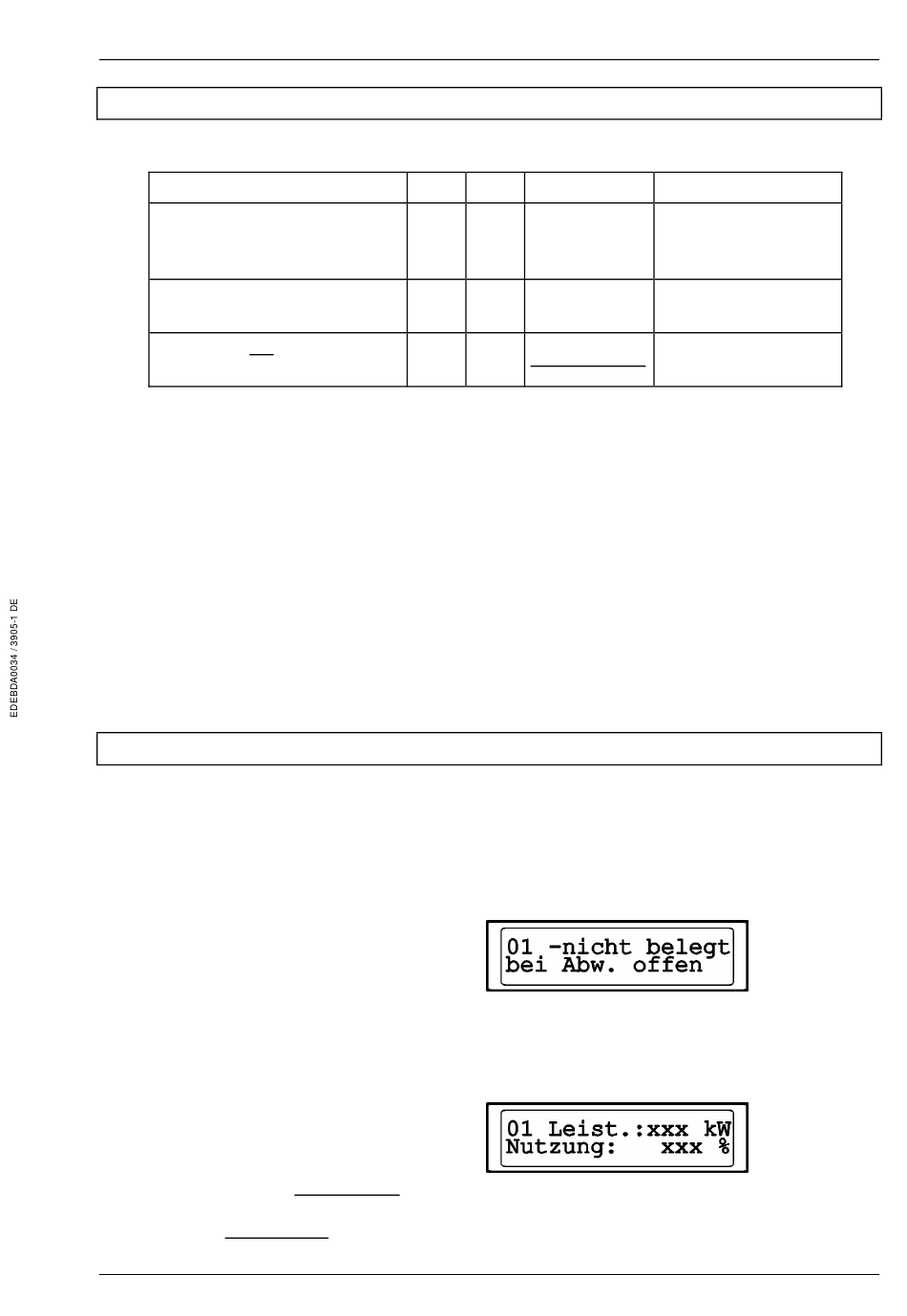

4.2 Einstellung der Betriebsart
Die Betriebsart wird mit den DIP-Schaltern S 1/1 und S 1/3 (Schalter 1) eingestellt.
Funktion
Optimierung in der
Hochheizphase zugelassen
(Voreinstellung)
Optimierung in der
Hochheizphase gesperrt
Optimierung nur in der
Hochheizphase zugelassen
1. Optimierung auch in der Hochheizphase zugelassen (Voreinstellung). Diese Einstellung ist für
unkritische
Kippbratpfannen). In dieser Betriebsart wird vermieden, daß beim Einschalten der Küche der
zulässige Maximumwert überschritten wird.
2. Optimierung in der Hochheizphase gesperrt. Diese Einstellung ist für kritische Verbraucher mit
geringem Wärmespeichervermögen zu wählen (z.B. Friteusen). Wird für alle Verbraucher diese
Betriebsart gewählt, kann beim Einschalten der Küche der zulässige Maximumwert
überschritten werden. Das Thermostatenspiel wird ausgewertet. In Nachheizphasen (z.B.
Nachfüllen von kaltem Gefriergut) bei Verlängerung der Thermostateneinschaltzeit um 15
Sekunden wird die Optimierung gesperrt und erst nach der ersten Thermostatenabschaltung
wieder freigegeben.
3. Optimierung nur in der Hochheizphase zugelassen. Diese Sondereinstellung ist für besonders
kritische Verbraucher mit geringem Wärmespeichervermögen zu wählen. Für diesen
Anwendungsfall darf die Klemme 1 (Hauptschalter) nicht belegt werden. Die Auswertung des
Betriebszustandes des Verbrauchers erfolgt nur über den Thermostatenschalter.
4.3 Betrieb mit MULTIMAX - Basic und MULTIMAX - Light
4.3.1 Programmierung der Ausgangsparameter
Die Ausgänge des RELA T2 müssen am Gerät programmiert werden. Die Programmierung ist im
Handbuch der Geräte ausführlich beschrieben.
Im Menü LINIEN mit der Taste Pfeil nach rechts dem gewünschten Ausgang anwählen.
1. Fenster:
Bezeichnung und Schaltlogik
Relaisausgang im unprogrammierten Zustand, vorangestellt ist die Nummer des Ausganges. Die
folgenden 13 Stellen sind für einen Namen vorgesehen
• In der 2. Zeile wird die Schaltlogik des Ausganges festgelegt.
Standard für RELA T2 ist: „bei Abwurf offen".
2. Fenster:
Leistung und Nutzungsgrad
Die programmierte Stufenleistung wird für die Trendberechnung benötigt. Sie bestimmt u. A. den
Zeitpunkt der Ab- und Wiederzuschaltung des Verbrauchers:
Mit dem Nutzungsgrad wird festgelegt, zu wieviel % die programmierte Stufenleistung des
Verbrauchers in die Korrekturleistungsberechnung eingeht.
Version 1.0
S 1/1
on
off
off
Verbraucher
mit
großem
Handbuch Unterstation RELA T2
S 1/3
Klemme 1
on
Geräteschalter
off
Geräteschalter
off
nicht beschaltet Thermostatenschalter
Wärmespeichervermögen
Klemme 2
Thermostatenschalter
Thermostatenschalter
zu
wählen
Seite 5 von 12
