7.5) Turbolader und Regelsystem

Allgemein
Regelung Airbox
Druck
Stellung der Dros-
selklappe
Betreff: 914 Serie
HB Ausgabe 2 / Rev. 0
Der ROTAX 914 ist mit einem Abgasturbolader ausgerüstet, der
die im Abgas enthaltene Energie zum Vorverdichten der Ansaug-
luft (Ladedruck) nützt.
Die Regelung des Airbox-Druckes erfolgt mittels einer Bypass-
Klappe (Waste-Gate) in der Abgasturbine, welche durch einen
elektronischen Regler gesteuert wird.
HINWEIS: Durch die Waste-Gate-Klappe wird die Turbola-
derdrehzahl geregelt und in Folge der drehzah-
labhängige Airbox-Druck.
Siehe dazu Bild 5.
Der erforderliche Solldruck in der Airbox wird durch die Stellung
der Drosselklappe am Vergaser 2/4 bestimmt. Dazu wurde der
Weg der Drosselklappe linear von 0 bis 115 % aufgeteilt.
100%
115%

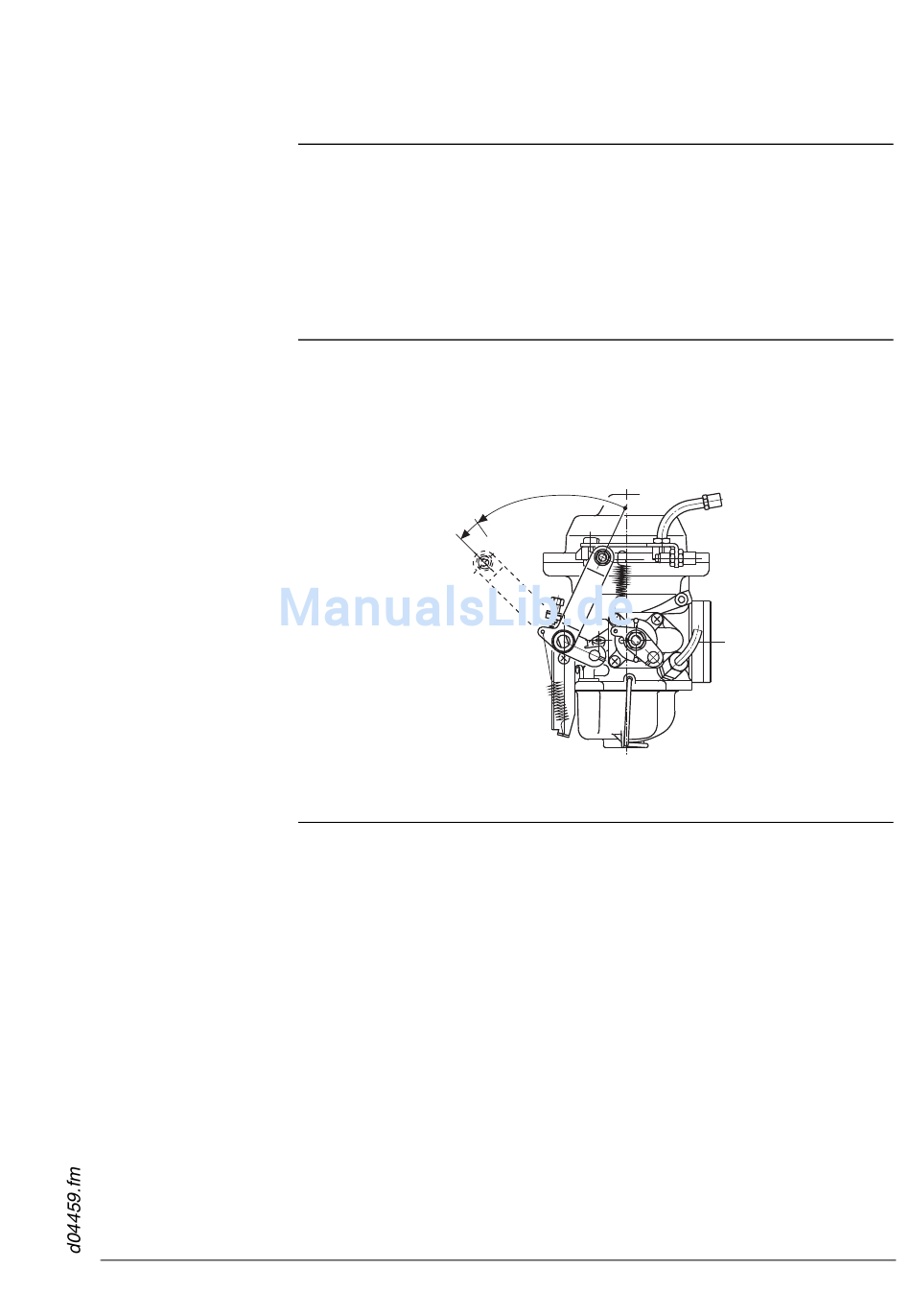

Bild 5
BRP-Powertrain
0%
April 01/2010
