Feldbus-Koppler anschließen und konfigurieren
Sicherheit
Gefahr durch elektrischen Strom.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
Feldbus-Koppler
anschließen und
konfigurieren

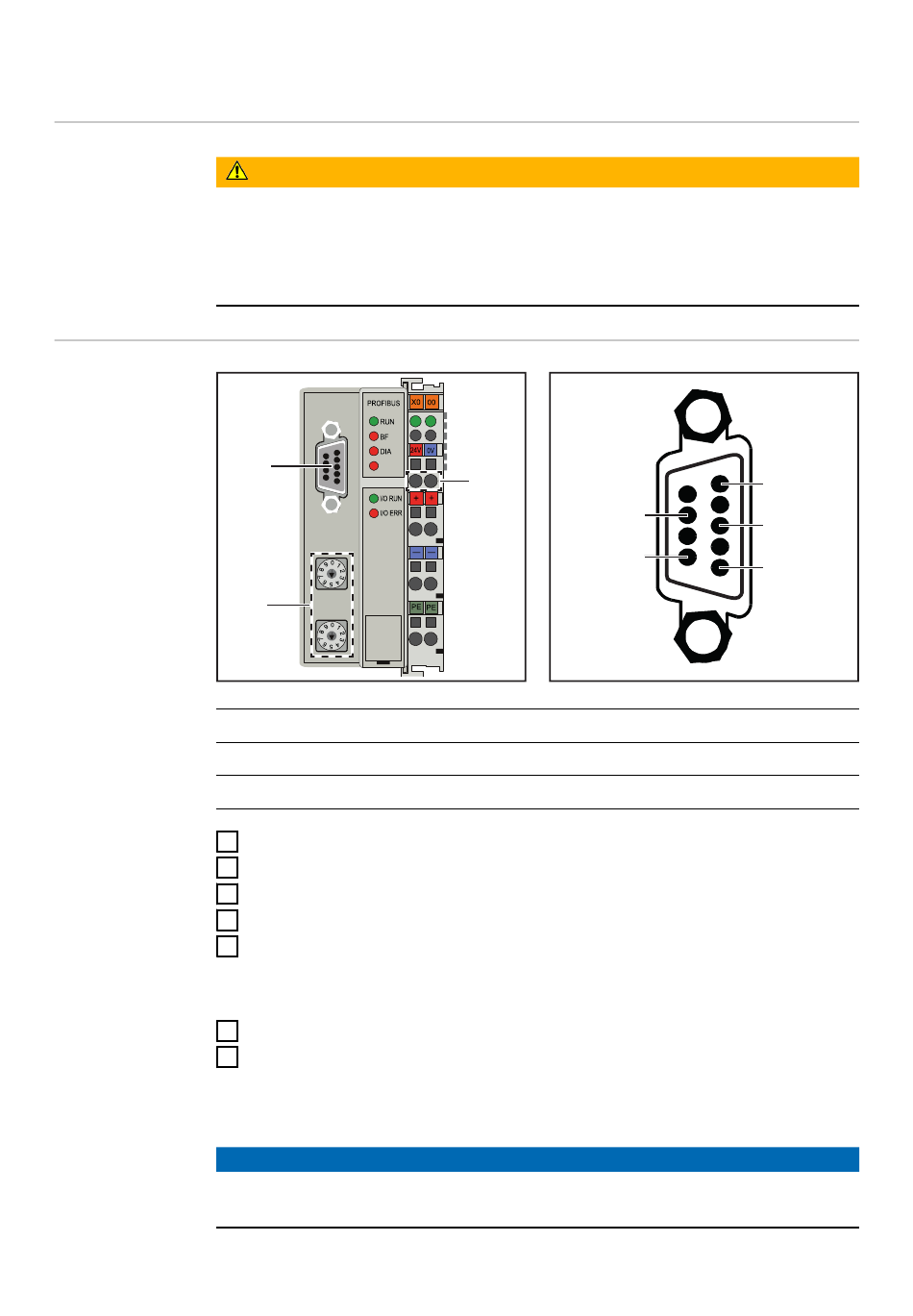

Elemente am Feldbus-Koppler 3120
(1)
(2)
(3)
1
2
3
4
5
6
7
Bei Systemen mit mehr als zwei Stromquellen die Stromquellen parallel verdrah-
ten.
HINWEIS!
Feldbus-Kabel an den Enden mit Widerständen versehen, um Reflexionen und
damit Übertragungsprobleme zu vermeiden.
4
WARNUNG!
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal-
ten und vom Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
(1)
(2)
Anschluss-Stecker Profibus
Adresswähler
Anschlüsse für externe Spannungsversorgung
Zugentlastung abnehmen und Kabel durchführen
Kabel mittels Kabelbindern an den Zugentlastung montieren
Externe Spannungsversorgung am Feldbus-Koppler anschließen
Datenleitung Profibus am Anschluss-Stecker Profibus anschließen
Stationsadresse mittels Adresswähler einstellen.
-
Einer-Stelle am Drehschalter „x1" einstellen (z.B. „8" für die Adresse 18)
-
Zehner-Stelle am Drehschalter x10" einstellen (z.B. „1" für die Adresse
18)
Reset des Feldbus-Kopplers durchführen um die Einstellung zu speichern
Zugentlastung montieren
(3)
8: RxD/TxD-N
6
Belegung Anschluss-Stecker Profibus
5: GND
3: RxD/TxD-P
1
