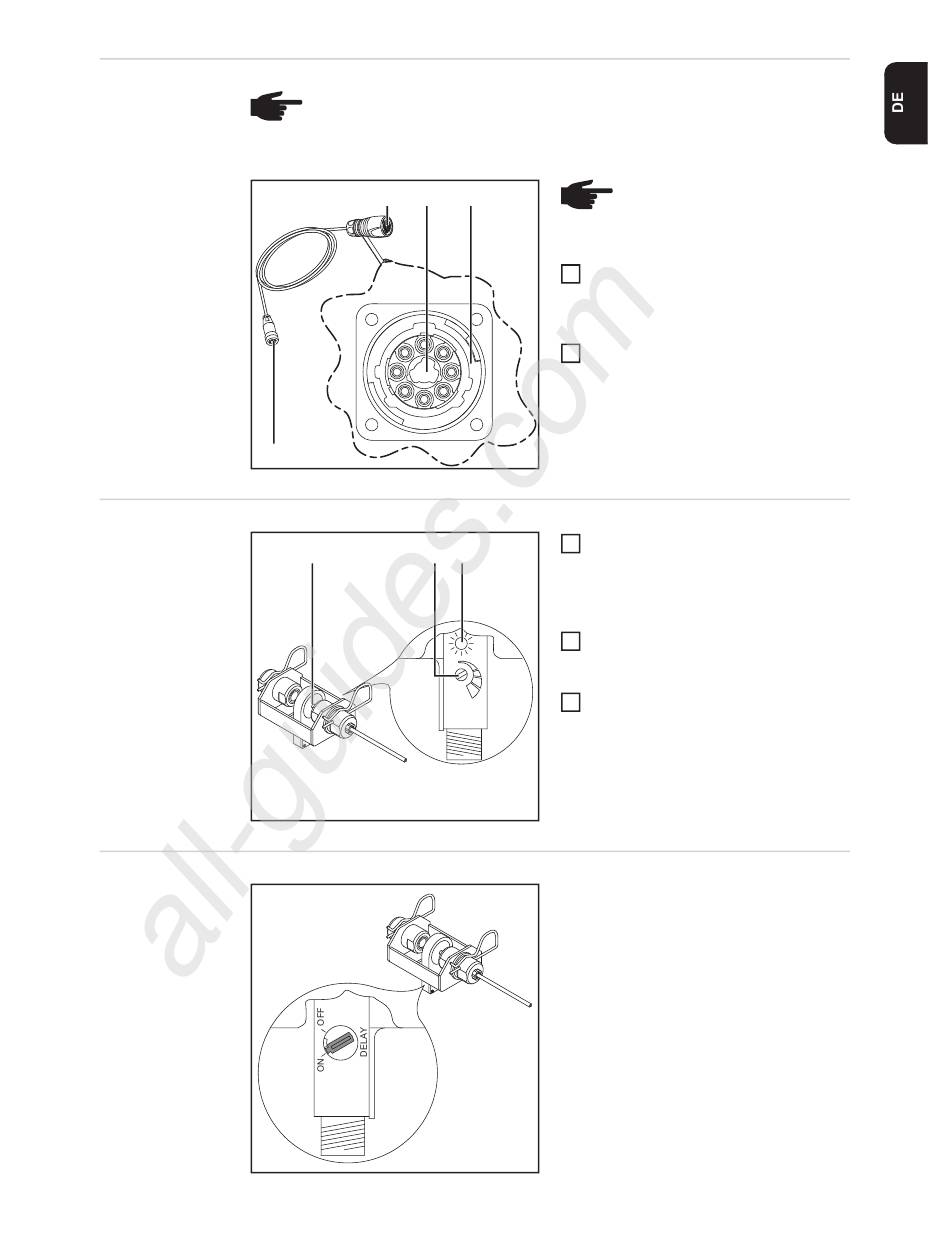

HINWEIS! Der Drahtvorschub / die SplitBox erkennt den angesteckten Sensor
am Verbindungskabel! Daher für jeden Sensor nur das mitgelieferte Verbin-
dungskabel verwenden - das Verbindungskabel des Sensors ist mit der Artikel-
nummer und Bezeichnung des Sensors markiert.
(1) (3) (2)
(1) (2) (3)
HINWEIS! Den Stecker (1) des
Verbindungskabels nur an Senso-
ranschlüsse (2) mit einer roten
Codierung (3) anschließen.
Stecker (1) vom Verbindungskabel an
1
einen Anschluss OPT/i Ext. Sensorste-
cker (2) des Drahtvorschubes / der
SplitBox anschließen
Stecker (4) an den Sensor anschließen
2
Verwendete Drahtelektrode in der Öff-
1
nung (1) des Sensors während des ge-
samten Einstellvorganges kreisen
- LED (3) leuchtet, wenn der Sensor
die Drahtelektrode erkennt
Einstellschraube (2) zurückdrehen, bis
2
die LED (3) erlischt
- Drahtsensor ist deaktiviert
Einstellschraube (2) nur so weit vor-
3
drehen, bis die LED (3) wieder auf-
leuchtet
- Der Sensor ist nun mit der ge-
ringsten Sensibilität eingestellt
- Ungewolltes Ansprechen des
Sensors wird somit verhindert
Ist das Drahtende erreicht, gibt der Sensor
ein Signal aus. Wird die Drahtelektrode an-
schließend wieder erkannt, verbleibt das
Signal noch für kurze Zeit. Die Dauer dieser
Verzögerung ist von der Stellung des
Schalters „Delay" abhängig:
- Stellung „Off" = normale Signaldauer
- Stellung „On" = Signaldauer um 10 ms
verlängert (Werkseinstellung)
11
