Allgemeines
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
▶
▶
Gerätekonzept
Das Interface DPS 2500 Profibus ist eine Schnittstelle zum Anbinden der Plas-
mastromquelle DPS 2500 an eine Robotersteuerung. Die Ein- und Ausgangssi-
gnale werden über eine Profibus-Datenleitung zwischen Interface und Roboter-
steuerung übertragen.
Das Interface DPS 2500 Profibus ist bereits an der Stromquelle montiert und
angeschlossen. Es ist lediglich notwendig, die Datenleitung und das Netzkabel
am Interface anzuschließen.
WICHTIG! Um allfällige Störungen zu vermeiden, die Länge der Datenleitung
zwischen Interface und Robotersteuerung möglichst kurz halten.

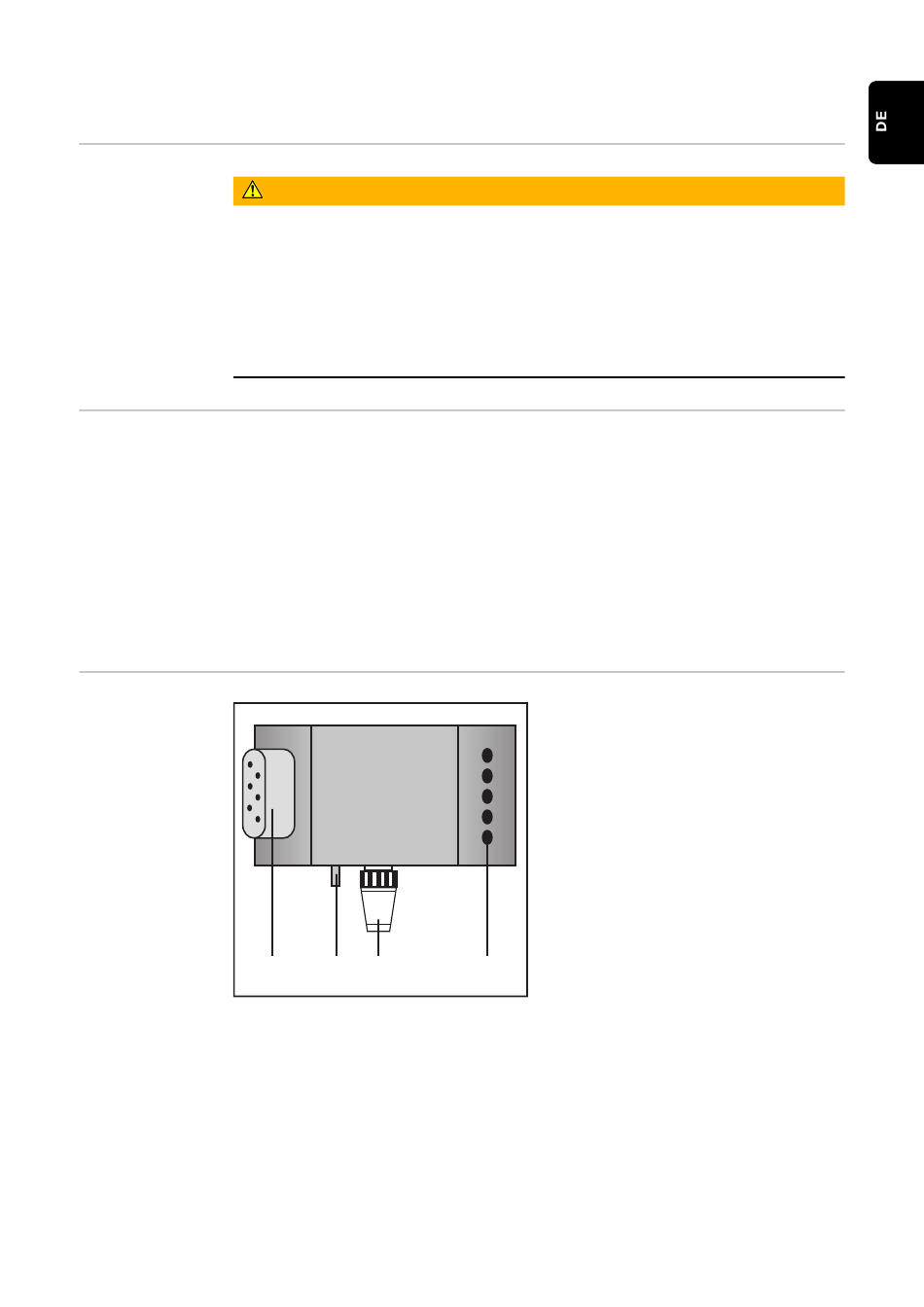

Anschlüsse am
Interface
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
Sämtliche Bedienungsanleitungen der gesamten Anlage lesen und verstehen.
(4)
(3)
(2)
(1)
Zugentlastung
zum Durchführen der Datenlei-
tung Profibus und der Span-
nungsversorgung für den Feld-
bus-Kopplers
(2)
LocalNet-Anschluss mit Ab-
schlussstecker
für Softwareupdates und Dia-
gnosezwecke
Schutzleiterkontakt
(3)
zum Anschließen zusätzlicher
Optionen an den Schutzleiter
(1)
der Stromquelle (z.B. Fahrwa-
gen, Lichtbogenabschaltbox,
etc.)
Stecker Netzkabel
(4)
zum Anschließen der Strom-
quelle an das 400 V - Netz
3
