Fehlerdiagnose und -behebung
Allgemeines
Gefahr durch Fehlbedienung und Umstecken der Feldbus-Klemmen im einge-
schalteten Zustand.
Schwere Sachschäden können die Folge sein
▶
Nach dem Einschalten überprüft der Feldbus-Koppler die angeschlossene Konfi-
guration. Der fehlerfreie Hochlauf wird durch das Verlöschen der LED „I/O ERR"
signalisiert.

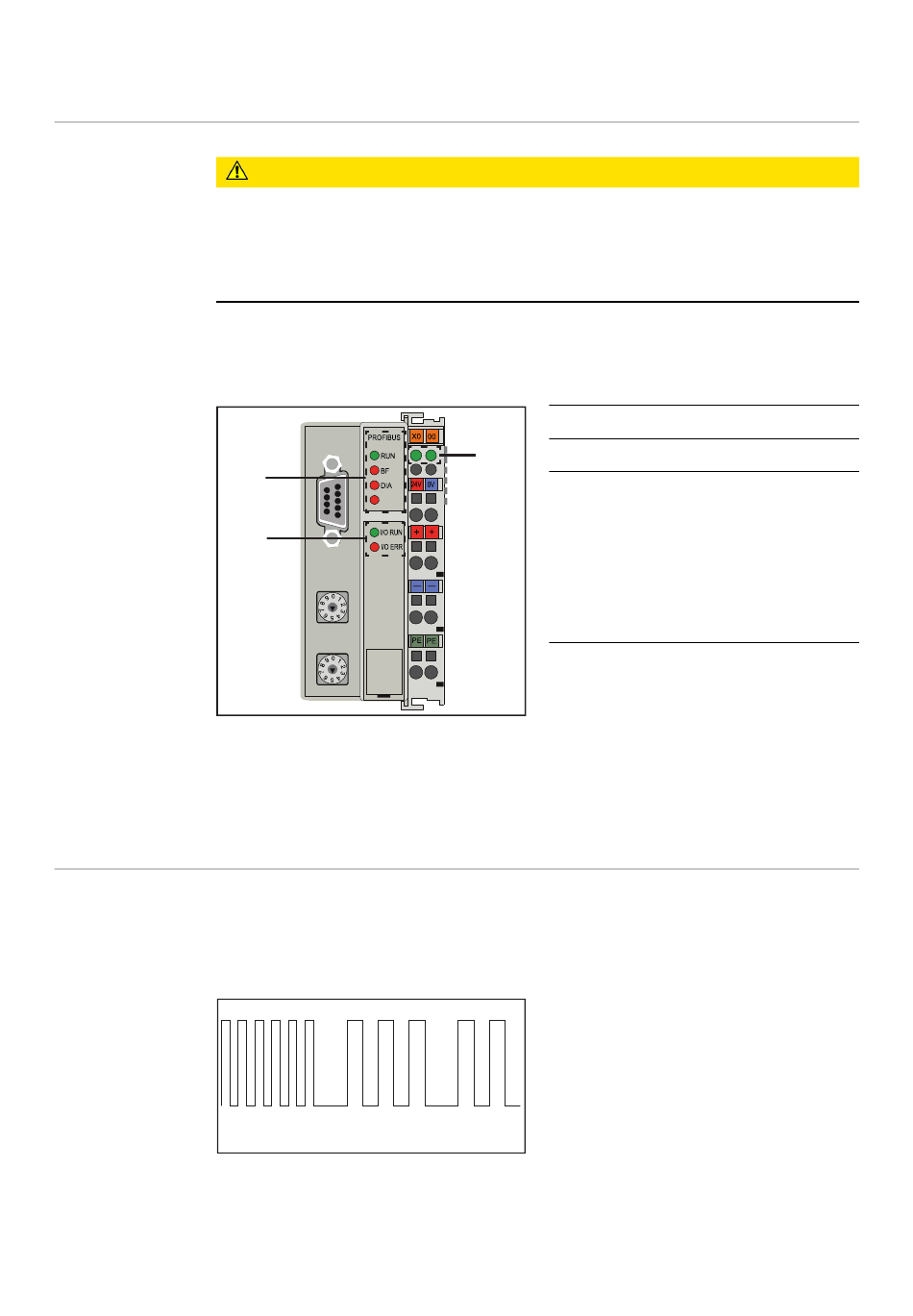

Diagnose LEDs am Feldbus-Koppler
WICHTIG! Nach der Fehlerbeseitigung beendet der Feldbus-Koppler in man-
chen Fällen die Blinksequenz nicht. Durch Aus- und Einschalten der Versor-
gungsspannung oder durch einen Software Reset den Feldbus-Koppler neu star-
ten.
Betriebszustand
Die Betriebszustand LEDs zeigen die lokale Kommunikation zwischen Feldbus-
LEDs
Koppler und Feldbus-Klemmen. Die grüne LED leuchtet bei fehlerfreiem Betrieb.
Die rote LED blinkt mit zwei unterschiedlichen Frequenzen, wenn ein Busklem-
men-Fehler auftritt.
Blinkcode
6
VORSICHT!
Das Ziehen und Stecken von Feldbus-Klemmen darf nur im abgeschalteten
Zustand erfolgen.
(2)
(1)
(1)
(2)
(1)
LEDs Betriebszustand
(2)
LEDs Feldbusstatus
(3)
(3)
LEDs Versorgungsanzeige
-
linke LED ... zeigt die Ver-
sorgung des Feldbus-Kopp-
lers an
-
rechte LED... zeigt die Ver-
sorgung der Powerkontakte
an
Tritt ein Fehler auf, signalisieren die
Feldbus-Status LEDs bzw. die Be-
triebszustand-LEDs die Art des Feh-
lers und die Fehlerstelle.
WICHTIG! Die Anzahl der Impulse
zeigt die Position der letzten Feldbus-
Klemme vor dem Auftreten des Feh-
lers an. Passive Feldbus-Klemmen (z.B.
Einspeiseklemmen) werden nicht mit-
gezählt.
(3)
