Funktionsmatrix; Allgemeiner Aufbau Der Funktionsmatrix; Blöcke (A, B, C, Usw.); Gruppen (Aaa, Aea, Caa, Usw.) - Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen

2 Funktionsmatrix

8
2 Funktionsmatrix
2.1

Allgemeiner Aufbau der Funktionsmatrix

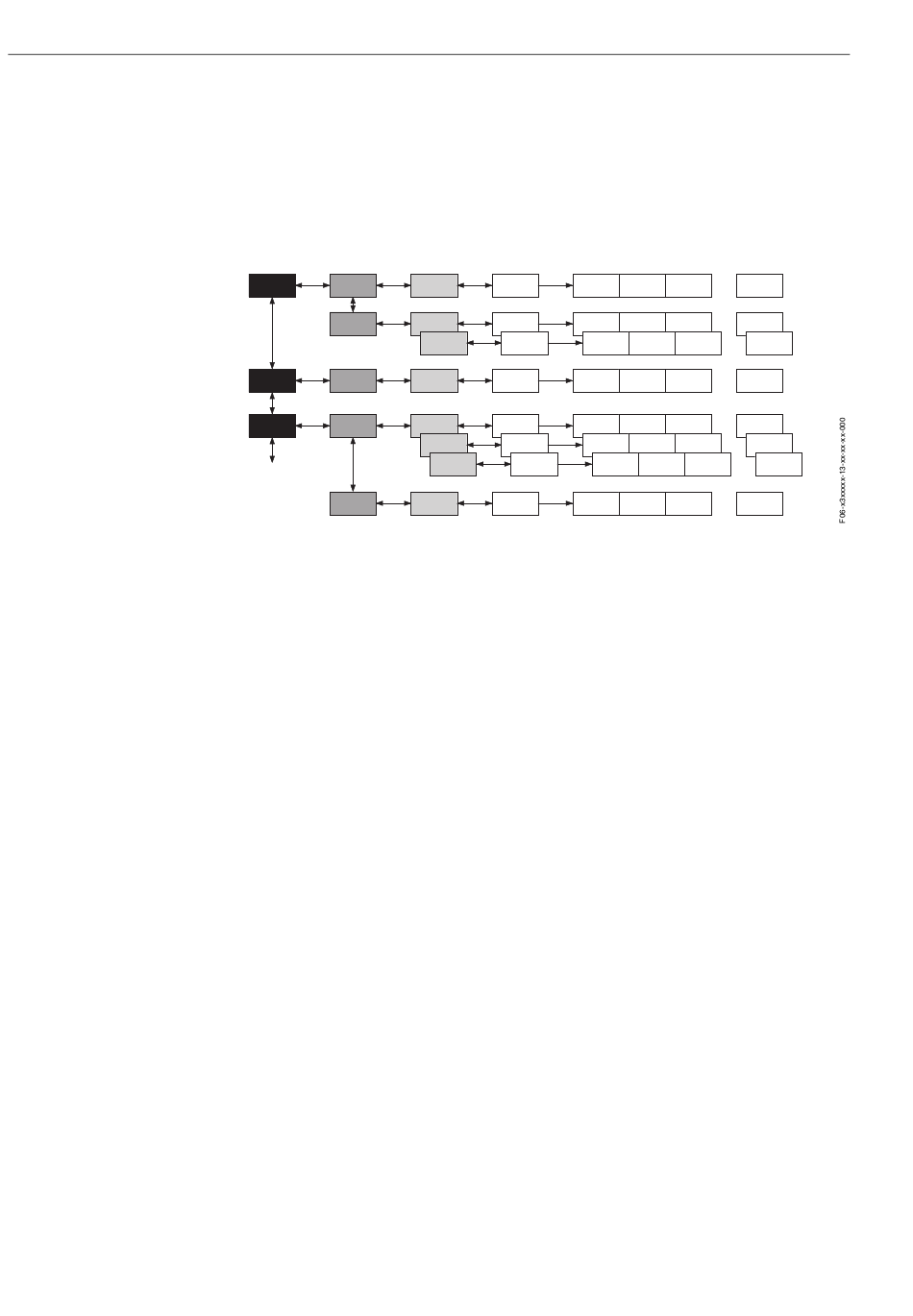

Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke -> Gruppen -> Funktionsgruppen -> Funktionen
A AAA
ACA
B BAA
C CAA
D, E, ...
CBA
2.1.1 Blöcke (A, B, C, usw.)
In den Blöcken erfolgt eine "Grobeinteilung" der einzelnen Bedienmöglichkeiten des
Gerätes. Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, QUICK SETUP,
ANZEIGE, SUMMENZÄHLER, usw.

2.1.2 Gruppen (AAA, AEA, CAA, usw.)

Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erwei-
terte Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehen-
den Gruppen des Blockes "ANZEIGE" sind z.B.: BEDIENUNG, HAUPTZEILE, ZUSATZ-
ZEILE, usw.

2.1.3 Funktionsgruppen (000, 020, 060, usw.)

Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktions-
gruppe erfolgt eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen
Gruppe. Zur Verfügung stehende Funktionsgruppen der Gruppe "BEDIENUNG" sind
z.B.: GRUNDEINSTELLUNG, ENT- / VERRIEGELN, BETRIEB, usw.

2.1.4 Funktionen (0000, 0001, 0002, usw.)

Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen
erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zah-
lenwerte eingegeben bzw. Parameter ausgewählt und abgespeichert werden.
Zur Verfügung stehende Funktionen der Funktionsgruppe "GRUNDEINSTELLUNG"
sind z.B.: SPRACHE, DÄMPFUNG ANZEIGE, KONTRAST LCD, usw.
Soll z.B. die Bediensprache des Gerätes verändert werden, ergibt sich folgendes
Vorgehen:
1. Auswahl des Blocks "ANZEIGE"
2. Auswahl der Gruppe "BEDIENUNG"
3. Auswahl der Funktionsgruppe "GRUNDEINSTELLUNG"
4. Auswahl der Funktion "SPRACHE"
(in der die Einstellung der gewünschten Sprache erfolgt).
Beschreibung Gerätefunktionen PROline Prosonic Flow 93
000 0000
040 0400
042 0420
200 2000
202 2020
204 2040
206 2060
220 2200
0001 0002 0003 0009
...
0401 0402 0403 0409
...
0421 0422 0423
...
2001 2002 2003 2009
...
2021 2022 2023 2029
...
2041 2042 2043
...
2061 2062 2063
...
2201 2202 2203 2209
...
