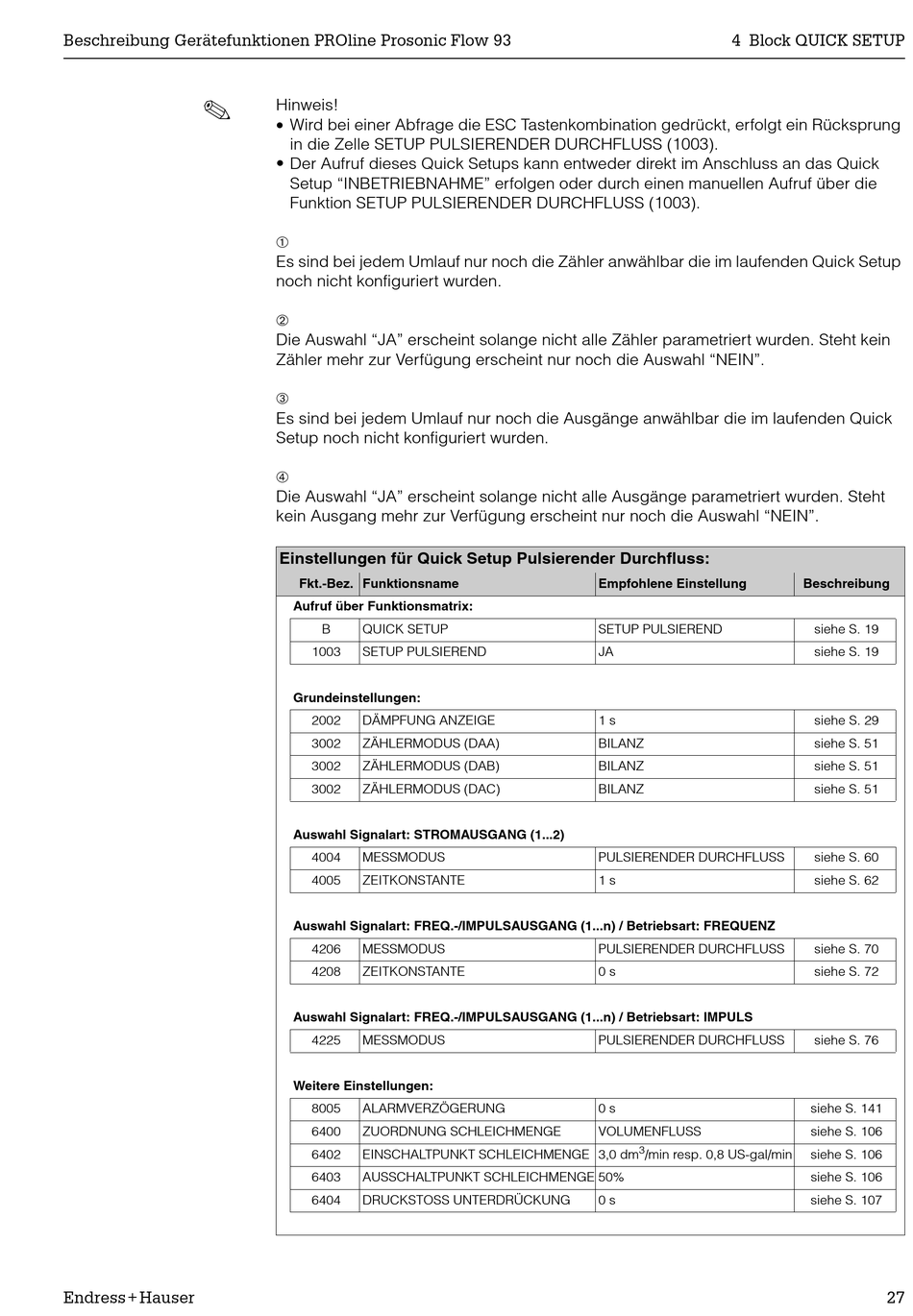

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
!
Endress+Hauser
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung
in die Zelle SETUP PULSIERENDER DURCHFLUSS (1003).
• Der Aufruf dieses Quick Setups kann entweder direkt im Anschluss an das Quick
Setup "INBETRIEBNAHME" erfolgen oder durch einen manuellen Aufruf über die
Funktion SETUP PULSIERENDER DURCHFLUSS (1003).
➀
Es sind bei jedem Umlauf nur noch die Zähler anwählbar die im laufenden Quick Setup
noch nicht konfiguriert wurden.
➁
Die Auswahl "JA" erscheint solange nicht alle Zähler parametriert wurden. Steht kein
Zähler mehr zur Verfügung erscheint nur noch die Auswahl "NEIN".
➂
Es sind bei jedem Umlauf nur noch die Ausgänge anwählbar die im laufenden Quick
Setup noch nicht konfiguriert wurden.
➃
Die Auswahl "JA" erscheint solange nicht alle Ausgänge parametriert wurden. Steht
kein Ausgang mehr zur Verfügung erscheint nur noch die Auswahl "NEIN".
Einstellungen für Quick Setup Pulsierender Durchfluss:
Fkt.-Bez. Funktionsname
Aufruf über Funktionsmatrix:
B QUICK SETUP
1003 SETUP PULSIEREND
Grundeinstellungen:
2002 DÄMPFUNG ANZEIGE
3002 ZÄHLERMODUS (DAA)
3002 ZÄHLERMODUS (DAB)
3002 ZÄHLERMODUS (DAC)
Auswahl Signalart: STROMAUSGANG (1...2)
4004 MESSMODUS
4005 ZEITKONSTANTE
Auswahl Signalart: FREQ.-/IMPULSAUSGANG (1...n) / Betriebsart: FREQUENZ
4206 MESSMODUS
4208 ZEITKONSTANTE
Auswahl Signalart: FREQ.-/IMPULSAUSGANG (1...n) / Betriebsart: IMPULS
4225 MESSMODUS
Weitere Einstellungen:
8005 ALARMVERZÖGERUNG
6400 ZUORDNUNG SCHLEICHMENGE
6402 EINSCHALTPUNKT SCHLEICHMENGE 3,0 dm
6403 AUSSCHALTPUNKT SCHLEICHMENGE 50%
6404 DRUCKSTOSS UNTERDRÜCKUNG
4 Block QUICK SETUP
Empfohlene Einstellung
SETUP PULSIEREND
JA
1 s
BILANZ
BILANZ
BILANZ
PULSIERENDER DURCHFLUSS
1 s
PULSIERENDER DURCHFLUSS
0 s
PULSIERENDER DURCHFLUSS
0 s
VOLUMENFLUSS
3
/min resp. 0,8 US-gal/min
0 s
Beschreibung
siehe S. 19
siehe S. 19
siehe S. 29
siehe S. 51
siehe S. 51
siehe S. 51
siehe S. 60
siehe S. 62
siehe S. 70
siehe S. 72
siehe S. 76
siehe S. 141
siehe S. 106
siehe S. 106
siehe S. 106
siehe S. 107
