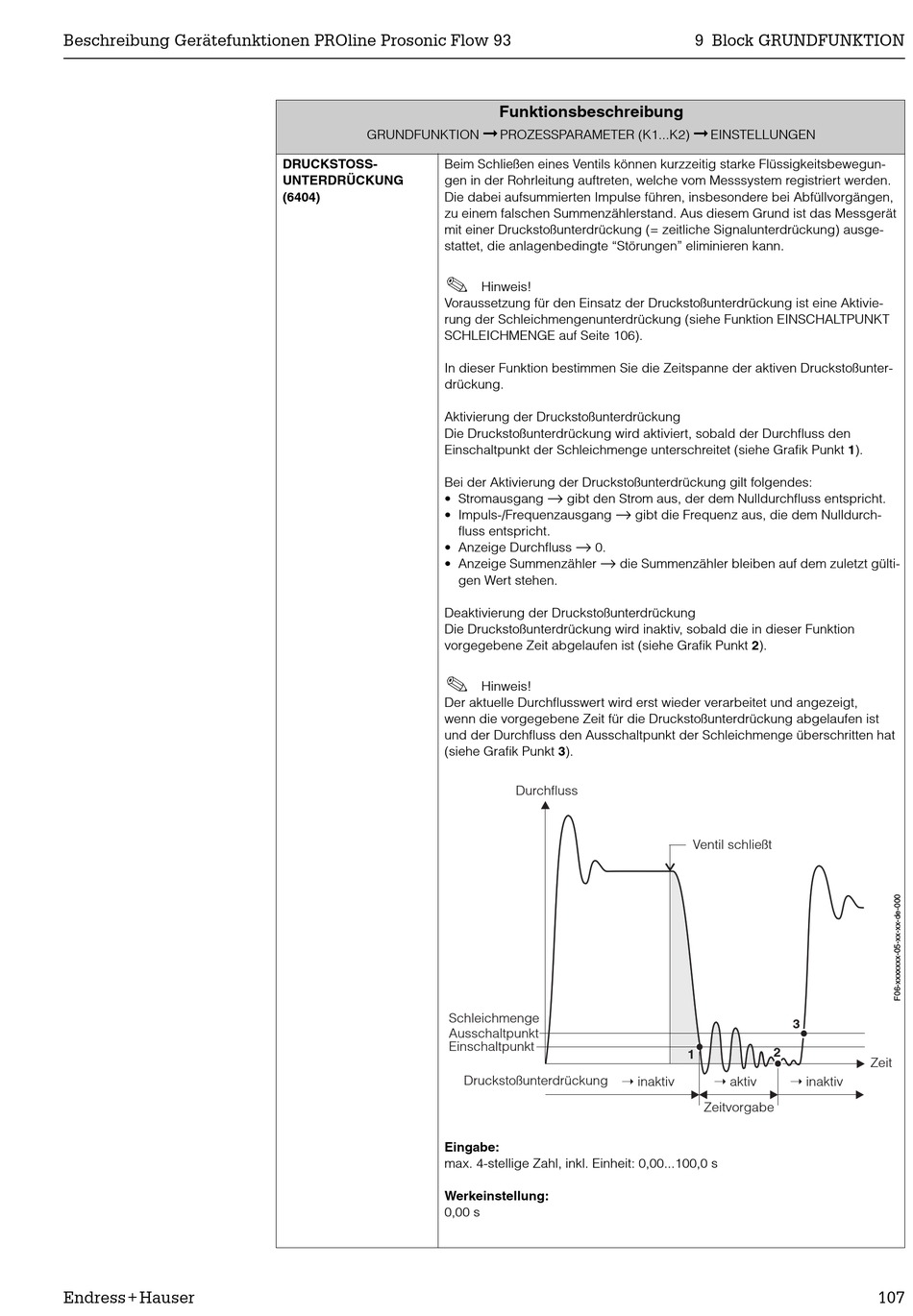

Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen Seite 107

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Endress+Hauser
GRUNDFUNKTION
DRUCKSTOSS- Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegun-
UNTERDRÜCKUNG gen in der Rohrleitung auftreten, welche vom Messsystem registriert werden.
(6404) Die dabei aufsummierten Impulse führen, insbesondere bei Abfüllvorgängen,
zu einem falschen Summenzählerstand. Aus diesem Grund ist das Messgerät
mit einer Druckstoßunterdrückung (= zeitliche Signalunterdrückung) ausge-
stattet, die anlagenbedingte "Störungen" eliminieren kann.
!
Voraussetzung für den Einsatz der Druckstoßunterdrückung ist eine Aktivie-
rung der Schleichmengenunterdrückung (siehe Funktion EINSCHALTPUNKT
SCHLEICHMENGE auf Seite 106).
In dieser Funktion bestimmen Sie die Zeitspanne der aktiven Druckstoßunter-
drückung.
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der Durchfluss den
Einschaltpunkt der Schleichmenge unterschreitet (siehe Grafik Punkt 1).
Bei der Aktivierung der Druckstoßunterdrückung gilt folgendes:
• Stromausgang
• Impuls-/Frequenzausgang
• Anzeige Durchfluss
• Anzeige Summenzähler
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in dieser Funktion
vorgegebene Zeit abgelaufen ist (siehe Grafik Punkt 2).
!
Der aktuelle Durchflusswert wird erst wieder verarbeitet und angezeigt,
wenn die vorgegebene Zeit für die Druckstoßunterdrückung abgelaufen ist
und der Durchfluss den Ausschaltpunkt der Schleichmenge überschritten hat
(siehe Grafik Punkt 3).
Schleichmenge
Ausschaltpunkt
Einschaltpunkt
Eingabe:
max. 4-stellige Zahl, inkl. Einheit: 0,00...100,0 s
Werkeinstellung:
0,00 s
Funktionsbeschreibung
➞
PROZESSPARAMETER (K1...K2)
Hinweis!
→
gibt den Strom aus, der dem Nulldurchfluss entspricht.
→
fluss entspricht.
→
0.
→
die Summenzähler bleiben auf dem zuletzt gülti-
gen Wert stehen.
Hinweis!
Durchfluss
➝ inaktiv
Druckstoßunterdrückung
9 Block GRUNDFUNKTION
➞
EINSTELLUNGEN
gibt die Frequenz aus, die dem Nulldurch-
Ventil schließt
3
2
1
➝ aktiv ➝ inaktiv
Zeitvorgabe
Zeit
