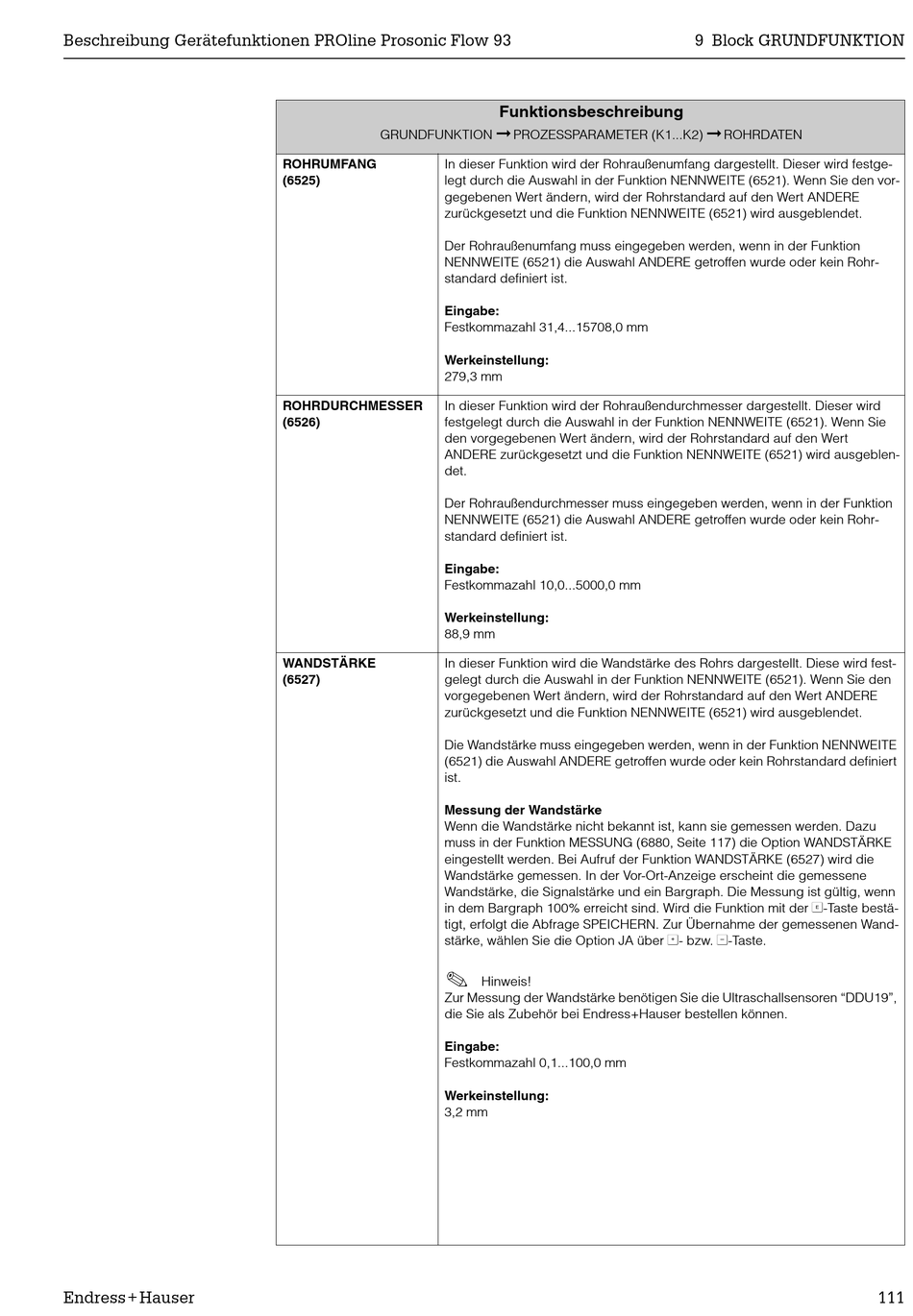

GRUNDFUNKTION
ROHRUMFANG In dieser Funktion wird der Rohraußenumfang dargestellt. Dieser wird festge-
(6525) legt durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie den vor-
gegebenen Wert ändern, wird der Rohrstandard auf den Wert ANDERE
zurückgesetzt und die Funktion NENNWEITE (6521) wird ausgeblendet.
Der Rohraußenumfang muss eingegeben werden, wenn in der Funktion
NENNWEITE (6521) die Auswahl ANDERE getroffen wurde oder kein Rohr-
standard definiert ist.
Eingabe:
Festkommazahl 31,4...15708,0 mm
Werkeinstellung:
279,3 mm
ROHRDURCHMESSER In dieser Funktion wird der Rohraußendurchmesser dargestellt. Dieser wird
(6526) festgelegt durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie
den vorgegebenen Wert ändern, wird der Rohrstandard auf den Wert
ANDERE zurückgesetzt und die Funktion NENNWEITE (6521) wird ausgeblen-
det.
Der Rohraußendurchmesser muss eingegeben werden, wenn in der Funktion
NENNWEITE (6521) die Auswahl ANDERE getroffen wurde oder kein Rohr-
standard definiert ist.
Eingabe:
Festkommazahl 10,0...5000,0 mm
Werkeinstellung:
88,9 mm
WANDSTÄRKE In dieser Funktion wird die Wandstärke des Rohrs dargestellt. Diese wird fest-
(6527) gelegt durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie den
vorgegebenen Wert ändern, wird der Rohrstandard auf den Wert ANDERE
zurückgesetzt und die Funktion NENNWEITE (6521) wird ausgeblendet.
Die Wandstärke muss eingegeben werden, wenn in der Funktion NENNWEITE
(6521) die Auswahl ANDERE getroffen wurde oder kein Rohrstandard definiert
ist.
Messung der Wandstärke
Wenn die Wandstärke nicht bekannt ist, kann sie gemessen werden. Dazu
muss in der Funktion MESSUNG (6880, Seite 117) die Option WANDSTÄRKE
eingestellt werden. Bei Aufruf der Funktion WANDSTÄRKE (6527) wird die
Wandstärke gemessen. In der Vor-Ort-Anzeige erscheint die gemessene
Wandstärke, die Signalstärke und ein Bargraph. Die Messung ist gültig, wenn
in dem Bargraph 100% erreicht sind. Wird die Funktion mit der F-Taste bestä-
tigt, erfolgt die Abfrage SPEICHERN. Zur Übernahme der gemessenen Wand-
stärke, wählen Sie die Option JA über O- bzw. S-Taste.
!
Zur Messung der Wandstärke benötigen Sie die Ultraschallsensoren "DDU19",
die Sie als Zubehör bei Endress+Hauser bestellen können.
Eingabe:
Festkommazahl 0,1...100,0 mm
Werkeinstellung:
3,2 mm
Funktionsbeschreibung
➞
PROZESSPARAMETER (K1...K2)
Hinweis!
9 Block GRUNDFUNKTION
➞
ROHRDATEN
111
