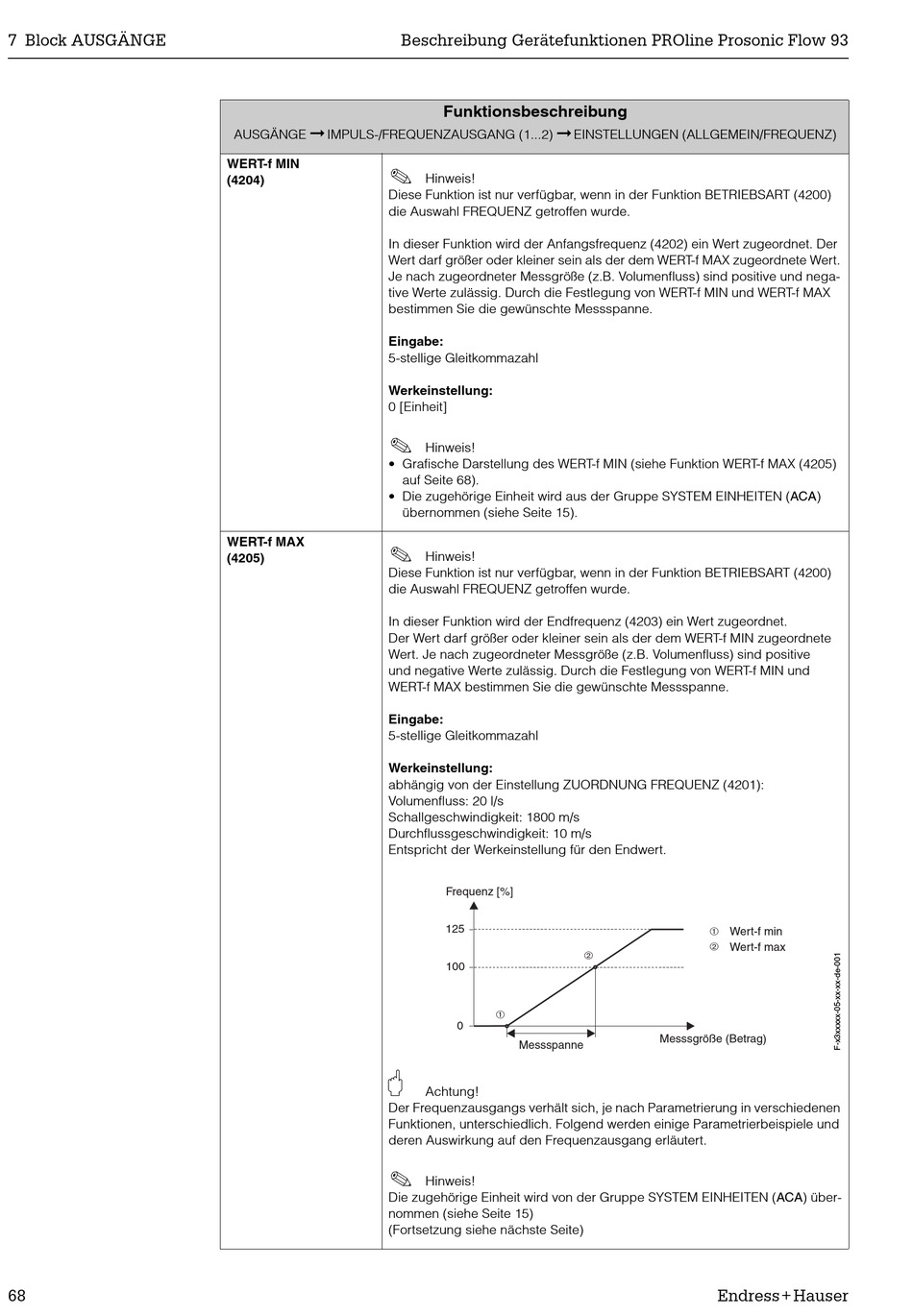

Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen Seite 68

7 Block AUSGÄNGE
68
➞
AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
WERT-f MIN
!
(4204)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Anfangsfrequenz (4202) ein Wert zugeordnet. Der
Wert darf größer oder kleiner sein als der dem WERT-f MAX zugeordnete Wert.
Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive und nega-
tive Werte zulässig. Durch die Festlegung von WERT-f MIN und WERT-f MAX
bestimmen Sie die gewünschte Messspanne.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
0 [Einheit]
!
• Grafische Darstellung des WERT-f MIN (siehe Funktion WERT-f MAX (4205)
• Die zugehörige Einheit wird aus der Gruppe SYSTEM EINHEITEN (ACA)
WERT-f MAX
!
(4205)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Endfrequenz (4203) ein Wert zugeordnet.
Der Wert darf größer oder kleiner sein als der dem WERT-f MIN zugeordnete
Wert. Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive
und negative Werte zulässig. Durch die Festlegung von WERT-f MIN und
WERT-f MAX bestimmen Sie die gewünschte Messspanne.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
abhängig von der Einstellung ZUORDNUNG FREQUENZ (4201):
Volumenfluss: 20 l/s
Schallgeschwindigkeit: 1800 m/s
Durchflussgeschwindigkeit: 10 m/s
Entspricht der Werkeinstellung für den Endwert.
"
Der Frequenzausgangs verhält sich, je nach Parametrierung in verschiedenen
Funktionen, unterschiedlich. Folgend werden einige Parametrierbeispiele und
deren Auswirkung auf den Frequenzausgang erläutert.
!
Die zugehörige Einheit wird von der Gruppe SYSTEM EINHEITEN (ACA) über-
nommen (siehe Seite 15)
(Fortsetzung siehe nächste Seite)
Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Funktionsbeschreibung
➞
Hinweis!
Hinweis!
auf Seite 68).
übernommen (siehe Seite 15).
Hinweis!
Frequenz [%]
125
100
➀
0
Messspanne
Achtung!
Hinweis!
EINSTELLUNGEN (ALLGEMEIN/FREQUENZ)
➀
Wert-f min
➁
Wert-f max
➁
Messsgröße (Betrag)
